Schneide - Position Einstellen - Microplex Solid 45Et Bedienhandbuch

98 Bedienfeldfunktionen
________________________________________________________________________________________________

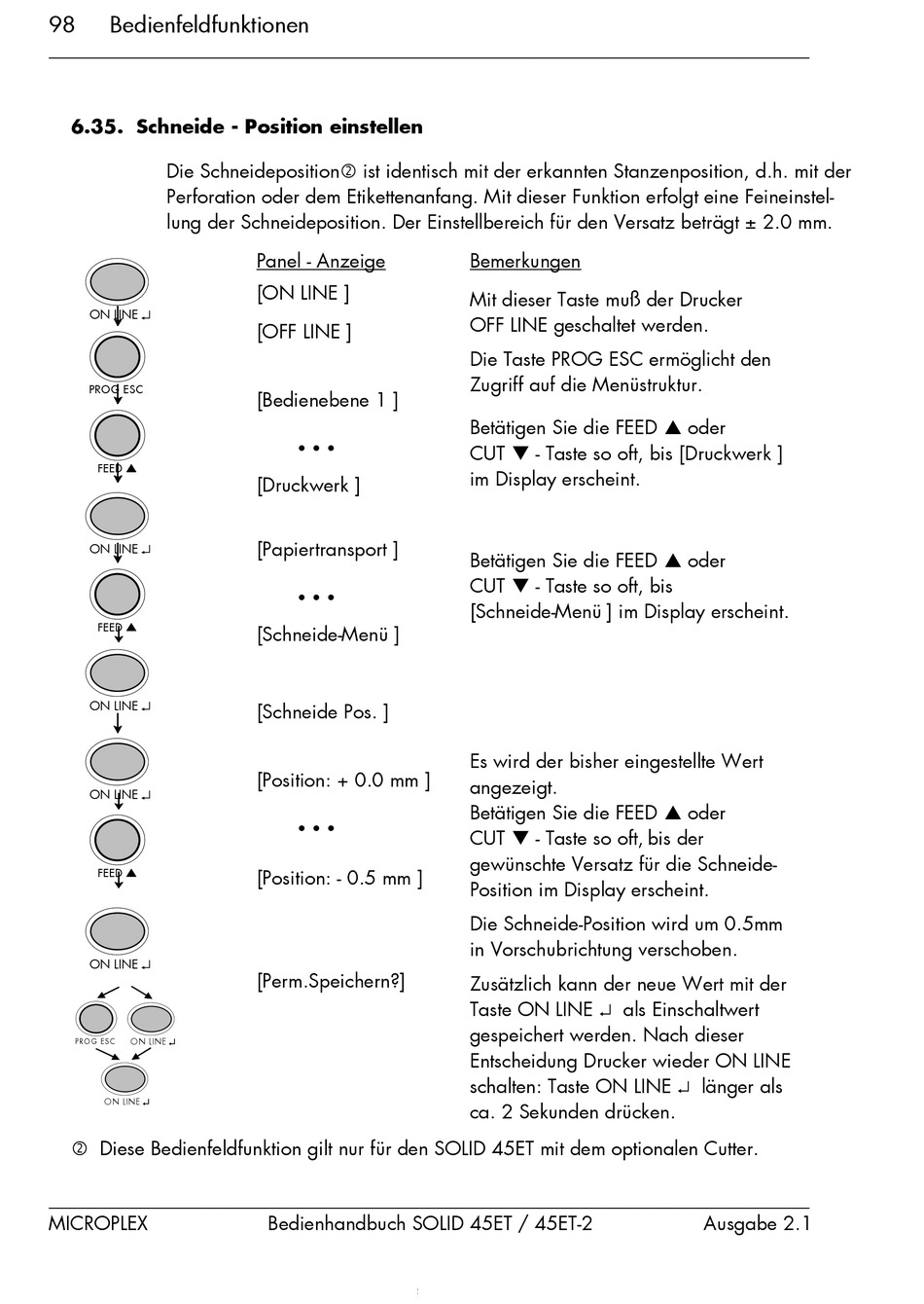

6.35. Schneide - Position einstellen

Die Schneideposition& ist identisch mit der erkannten Stanzenposition, d.h. mit der
Perforation oder dem Etikettenanfang. Mit dieser Funktion erfolgt eine Feineinstel-
lung der Schneideposition. Der Einstellbereich für den Versatz beträgt ± 2.0 mm.
↵
ON LINE
PROG ESC
FEED *
↵
ON LINE
FEED *
↵
ON LINE
↵
ON LINE
FEED *
↵
ON LINE
↵
PRO G ESC ON LINE
↵
ON LINE
& Diese Bedienfeldfunktion gilt nur für den SOLID 45ET mit dem optionalen Cutter.
________________________________________________________________________________________________
MICROPLEX
Panel - Anzeige
[ON LINE ]
[OFF LINE ]
[Bedienebene 1 ]
- - -
[Druckwerk ]
[Papiertransport ]
- - -
[Schneide-Menü ]
[Schneide Pos. ]
[Position: + 0.0 mm ]
- - -
[Position: - 0.5 mm ]
[Perm.Speichern?]
Bedienhandbuch SOLID 45ET / 45ET-2
Bemerkungen
Mit dieser Taste muß der Drucker
OFF LINE geschaltet werden.
Die Taste PROG ESC ermöglicht den
Zugriff auf die Menüstruktur.
Betätigen Sie die FEED ! oder
CUT " - Taste so oft, bis [Druckwerk ]
im Display erscheint.
Betätigen Sie die FEED ! oder
CUT " - Taste so oft, bis
[Schneide-Menü ] im Display erscheint.
Es wird der bisher eingestellte Wert
angezeigt.
Betätigen Sie die FEED ! oder
CUT " - Taste so oft, bis der
gewünschte Versatz für die Schneide-
Position im Display erscheint.
Die Schneide-Position wird um 0.5mm
in Vorschubrichtung verschoben.
Zusätzlich kann der neue Wert mit der
Taste ON LINE ↵ als Einschaltwert
gespeichert werden. Nach dieser
Entscheidung Drucker wieder ON LINE
schalten: Taste ON LINE ↵ länger als
ca. 2 Sekunden drücken.
Ausgabe 2.1
