Microplex logiJET TM8 Bedienhandbuch Seite 35

_________________________________________________________________________________________

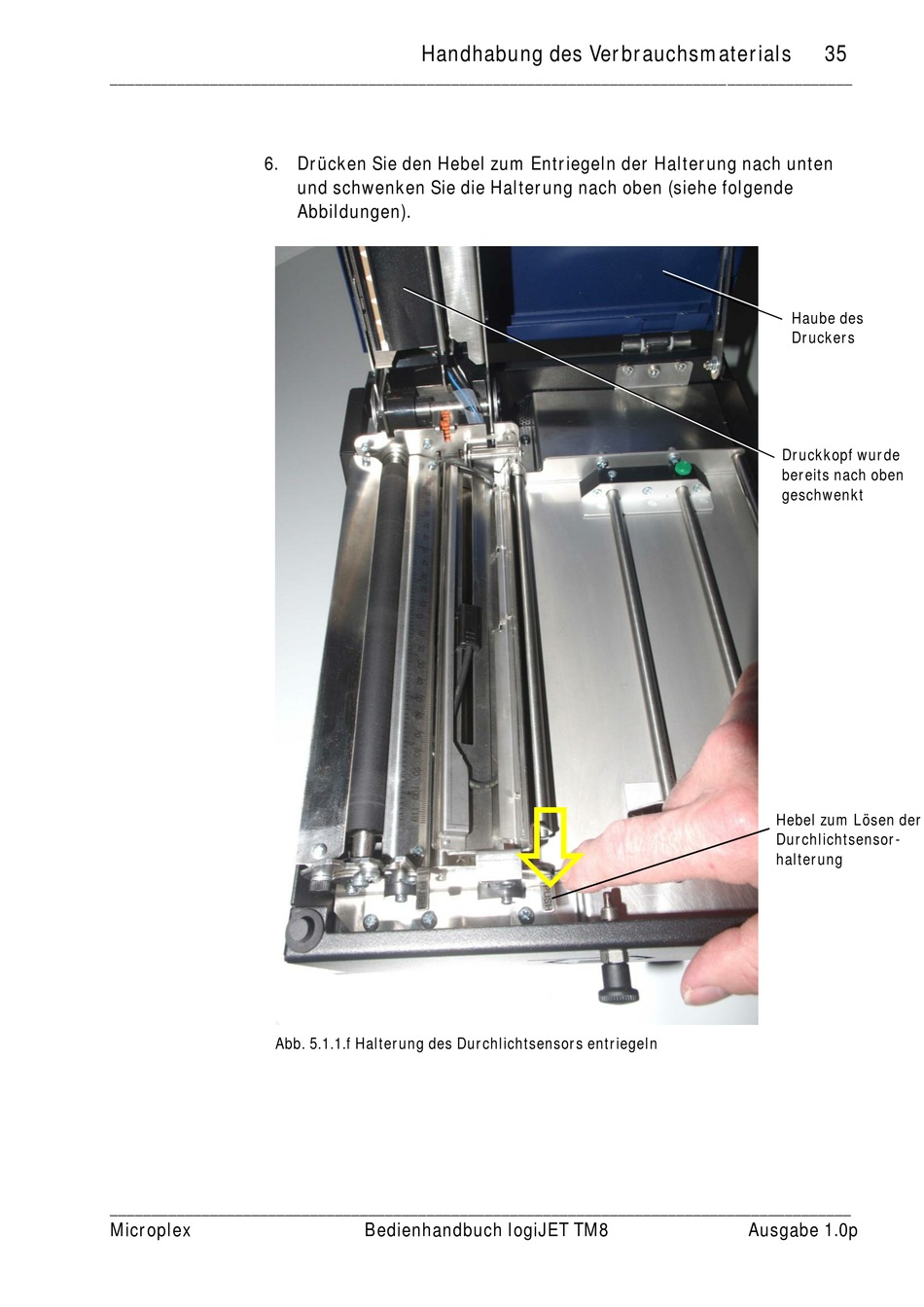

6. Drücken Sie den Hebel zum Entriegeln der Halterung nach unten
Abb. 5.1.1.f Halterung des Durchlichtsensors entriegeln
_________________________________________________________________________________________
Microplex
Handhabung des Verbrauchsmaterials
und schwenken Sie die Halterung nach oben (siehe folgende
Abbildungen).
Bedienhandbuch logiJET TM8

35
Haube des
Druckers
Druckkopf wurde
bereits nach oben
geschwenkt
Hebel zum Lösen der
Durchlichtsensor-
halterung
Ausgabe 1.0p
