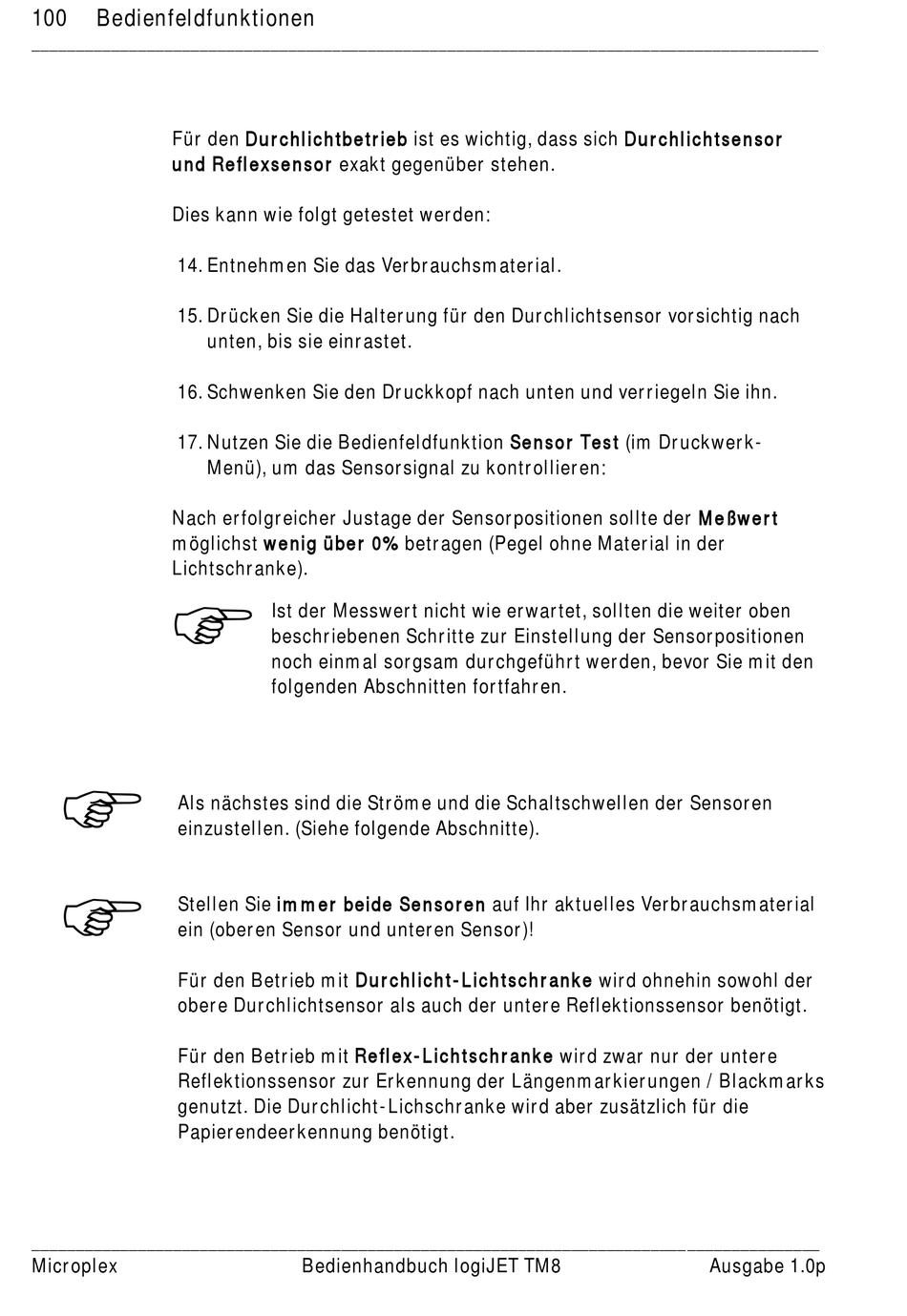

100 Bedienfeldfunktionen
_________________________________________________________________________________________
Für den Durchlichtbetrieb ist es wichtig, dass sich Durchlichtsensor
und Reflexsensor exakt gegenüber stehen.
Dies kann wie folgt getestet werden:
14. Entnehmen Sie das Verbrauchsmaterial.
15. Drücken Sie die Halterung für den Durchlichtsensor vorsichtig nach
16. Schwenken Sie den Druckkopf nach unten und verriegeln Sie ihn.
17. Nutzen Sie die Bedienfeldfunktion Sensor Test (im Druckwerk-
Nach erfolgreicher Justage der Sensorpositionen sollte der Meßwert
möglichst wenig über 0% betragen (Pegel ohne Material in der
Lichtschranke).


Als nächstes sind die Ströme und die Schaltschwellen der Sensoren
einzustellen. (Siehe folgende Abschnitte).

Stellen Sie immer beide Sensoren auf Ihr aktuelles Verbrauchsmaterial
ein (oberen Sensor und unteren Sensor)!
Für den Betrieb mit Durchlicht-Lichtschranke wird ohnehin sowohl der
obere Durchlichtsensor als auch der untere Reflektionssensor benötigt.
Für den Betrieb mit Reflex-Lichtschranke wird zwar nur der untere
Reflektionssensor zur Erkennung der Längenmarkierungen / Blackmarks
genutzt. Die Durchlicht-Lichschranke wird aber zusätzlich für die
Papierendeerkennung benötigt.
_________________________________________________________________________________________
Microplex
unten, bis sie einrastet.
Menü), um das Sensorsignal zu kontrollieren:
Ist der Messwert nicht wie erwartet, sollten die weiter oben
beschriebenen Schritte zur Einstellung der Sensorpositionen
noch einmal sorgsam durchgeführt werden, bevor Sie mit den
folgenden Abschnitten fortfahren.
