Druckkopfeinheit
5. Betätigen Sie den Hebel zum Entriegeln der Halterung des
Durchlichtsensors und schwenken Sie diese Halterung nach oben:
Oberer Sensor
(Durchlichtsensor)
_________________________________________________________________________________________
Microplex

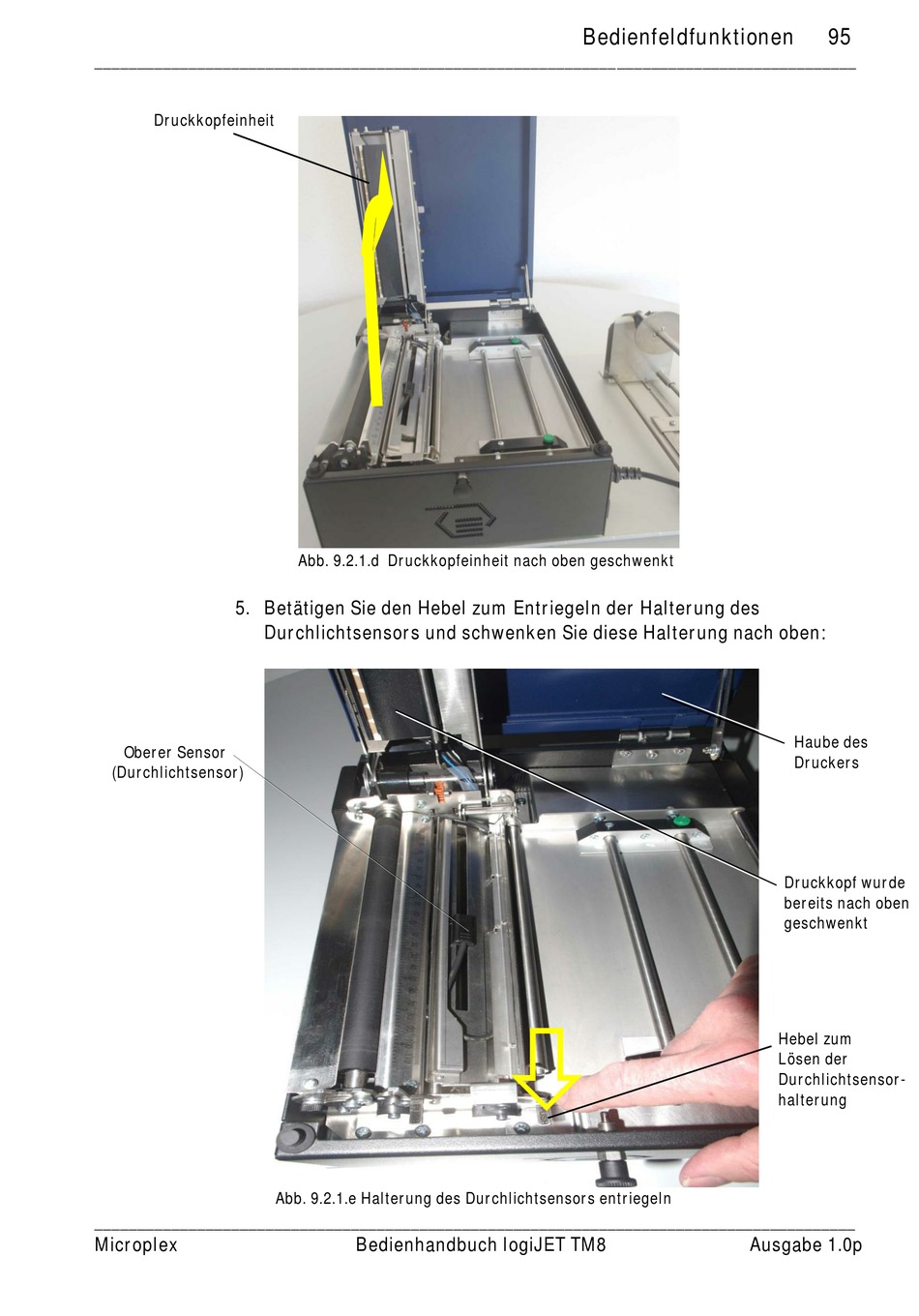

Abb. 9.2.1.d Druckkopfeinheit nach oben geschwenkt
Abb. 9.2.1.e Halterung des Durchlichtsensors entriegeln
Bedienhandbuch logiJET TM8
Bedienfeldfunktionen

95
Haube des
Druckers
Druckkopf wurde
bereits nach oben
geschwenkt
Hebel zum
Lösen der
Durchlichtsensor-
halterung
