Microplex logiJET TM8 Bedienhandbuch Seite 40

40 Handhabung des Verbrauchsmaterials
_________________________________________________________________________________________
Feststell-
schraube
13. Setzen Sie den Medienabroller (mitsamt der Materialrolle) in den
14. Schieben Sie die beiden seitlichen Führungen des Rollenhalter bis an
_________________________________________________________________________________________
Microplex

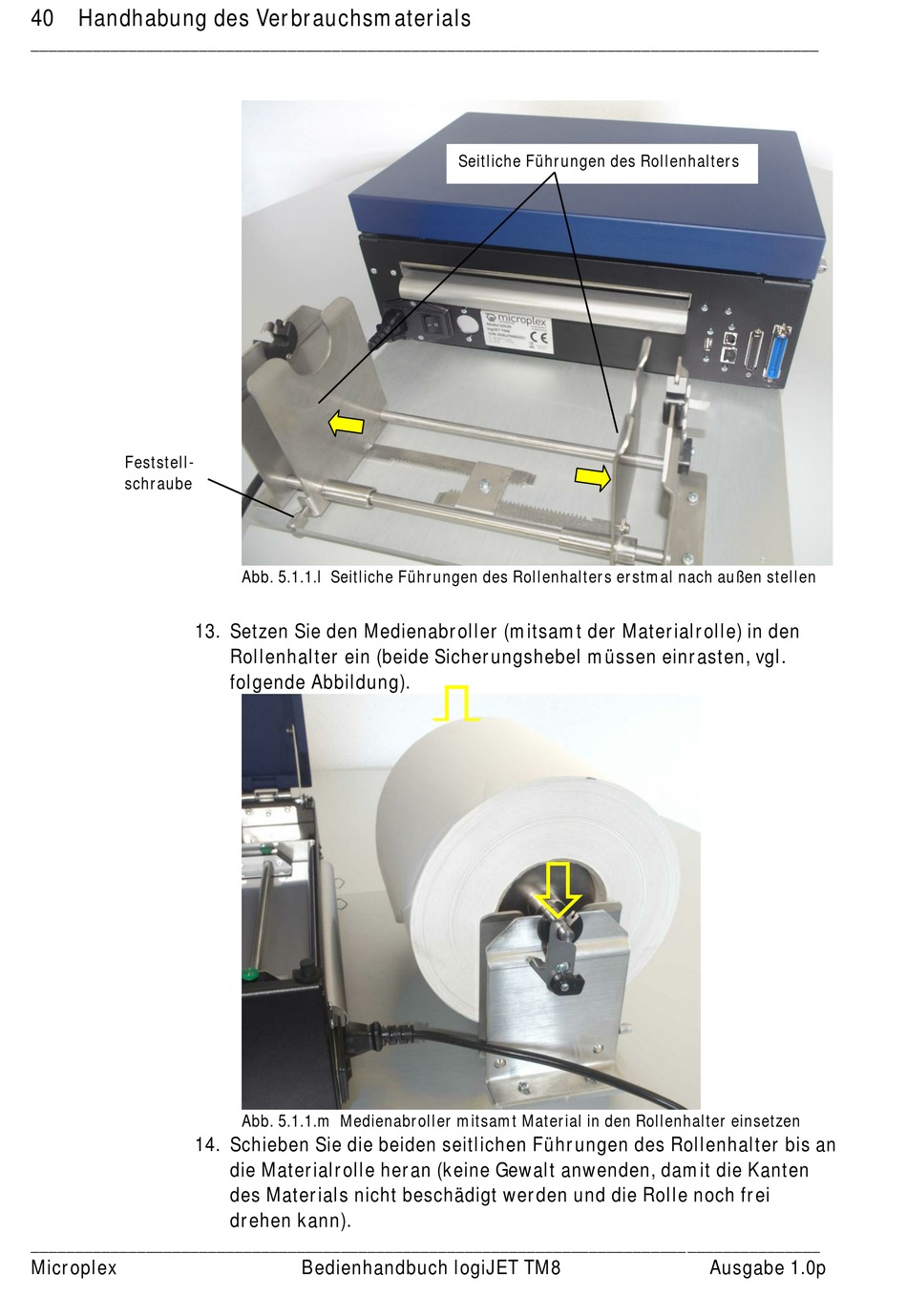

Abb. 5.1.1.l Seitliche Führungen des Rollenhalters erstmal nach außen stellen
Rollenhalter ein (beide Sicherungshebel müssen einrasten, vgl.
folgende Abbildung).
Abb. 5.1.1.m Medienabroller mitsamt Material in den Rollenhalter einsetzen
die Materialrolle heran (keine Gewalt anwenden, damit die Kanten
des Materials nicht beschädigt werden und die Rolle noch frei
drehen kann).
Bedienhandbuch logiJET TM8
Seitliche Führungen des Rollenhalters


Ausgabe 1.0p
