Microplex
d) Schwenken Sie die Druckkopfeinheit nach oben, bis sie
vollständig aufgerichtet ist.
Vorsicht! Der Druckkopf und die Druckwalze können heiß sein.
e) Entriegeln Sie die Durchlichtsensorhalterung und schwenken
Sie sie nach oben, bis sie an den Druckkopfeinheit anliegt.

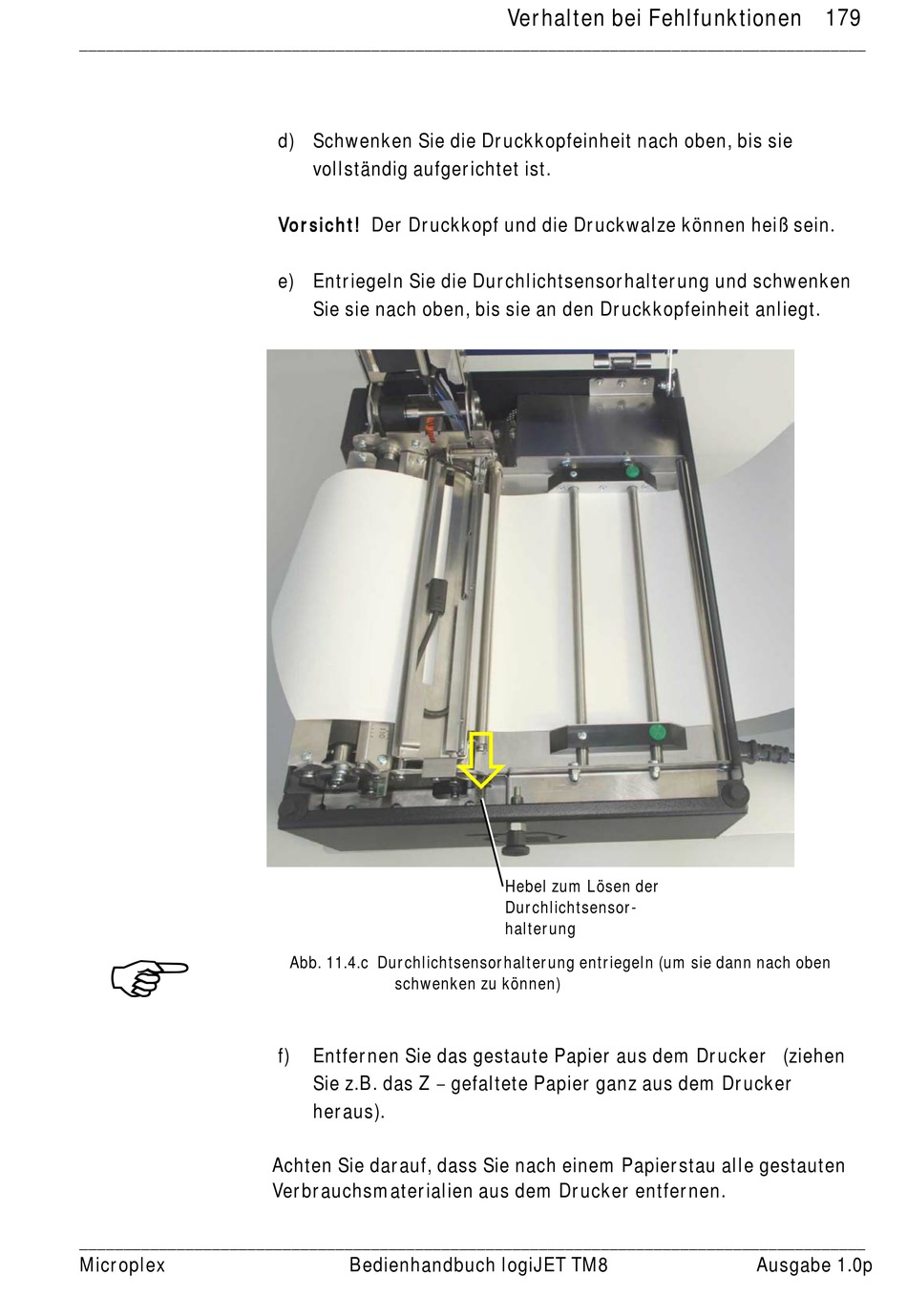

Abb. 11.4.c Durchlichtsensorhalterung entriegeln (um sie dann nach oben
schwenken zu können)
f) Entfernen Sie das gestaute Papier aus dem Drucker (ziehen
Sie z.B. das Z
heraus).
Achten Sie darauf, dass Sie nach einem Papierstau alle gestauten
Verbrauchsmaterialien aus dem Drucker entfernen.
Bedienhandbuch logiJET TM8
Verhalten bei Fehlfunktionen 179

Hebel zum Lösen der
Durchlichtsensor-
halterung
gefaltete Papier ganz aus dem Drucker
Ausgabe 1.0p
