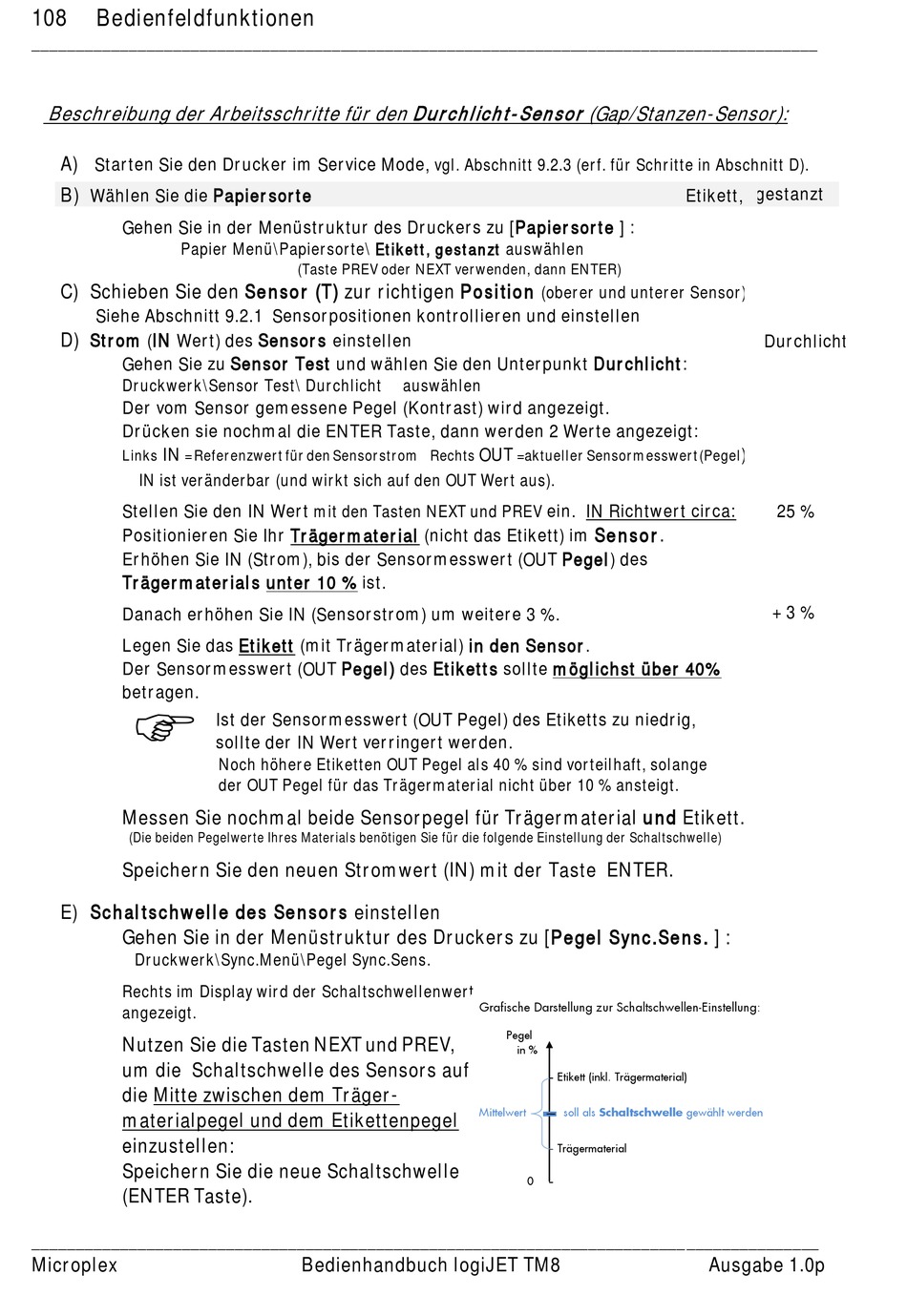

108 Bedienfeldfunktionen
_________________________________________________________________________________________
Beschreibung der Arbeitsschritte für den Durchlicht-Sensor (Gap/Stanzen-Sensor):
A)
Starten Sie den Drucker im Service Mode,
B)
Wählen Sie die Papiersorte
Gehen Sie in der Menüstruktur des Druckers zu [Papiersorte ] :
Papier Menü\Papiersorte\ Etikett, gestanzt auswählen
C) Schieben Sie den Sensor (T) zur richtigen Position
Siehe Abschnitt 9.2.1 Sensorpositionen kontrollieren und einstellen
D)
Strom (IN Wert) des Sensors einstellen
Gehen Sie zu Sensor Test und wählen Sie den Unterpunkt Durchlicht:
Druckwerk\Sensor Test\ Durchlicht
Der vom Sensor gemessene Pegel (Kontrast) wird angezeigt.
Drücken sie nochmal die ENTER Taste, dann werden 2 Werte angezeigt:
IN
Links = Referenzwert für den Sensorstrom Rechts
IN ist veränderbar (und wirkt sich auf den OUT Wert aus).
Stellen Sie den IN Wert
Positionieren Sie Ihr Trägermaterial (nicht das Etikett) im
Erhöhen Sie IN (Strom), bis der Sensormesswert (OUT Pegel) des
Trägermaterials unter 10 % ist.
Danach erhöhen Sie IN (Sensorstrom) um weitere 3 %.
Legen Sie das Etikett (mit Trägermaterial) in den Sensor.
Der Sensormesswert (OUT Pegel) des Etiketts sollte möglichst über 40%
betragen.

Messen Sie nochmal beide Sensorpegel für Trägermaterial und Etikett.
(Die beiden Pegelwerte Ihres Materials benötigen Sie für die folgende Einstellung der Schaltschwelle)
Speichern Sie den neuen Stromwert (IN) mit der Taste ENTER.
E) Schaltschwelle des Sensors einstellen
Gehen Sie in der Menüstruktur des Druckers zu [Pegel Sync.Sens. ] :
Druckwerk\Sync.Menü\Pegel Sync.Sens.
Rechts im Display wird der Schaltschwellenwert
angezeigt.
Nutzen Sie die Tasten NEXT und PREV,
um die Schaltschwelle des Sensors auf
die Mitte zwischen dem Träger-
materialpegel und dem Etikettenpegel
einzustellen:
Speichern Sie die neue Schaltschwelle
(ENTER Taste).
_________________________________________________________________________________________
Microplex
(Taste PREV oder NEXT verwenden, dann ENTER)
mit den Tasten NEXT und PREV
Ist der Sensormesswert (OUT Pegel) des Etiketts zu niedrig,
sollte der IN Wert verringert werden.
Noch höhere Etiketten OUT Pegel als 40 % sind vorteilhaft, solange
der OUT Pegel für das Trägermaterial nicht über 10 % ansteigt.
Bedienhandbuch logiJET TM8
vgl. Abschnitt 9.2.3 (erf. für Schritte in Abschnitt D).
(oberer und unterer Sensor)
auswählen
OUT
=aktueller Sensormesswert (Pegel
ein. IN Richtwert circa:
Grafische Darstellung zur Schaltschwellen-Einstellung:
Pegel
in %
Etikett (inkl. Trägermaterial)
Mittelwert soll als Schaltschwelle gewählt werden
Trägermaterial
0
Etikett, gestanzt
Durchlicht
)
Sensor.
Ausgabe 1.0p
25 %
+ 3 %
