46 Handhabung des Verbrauchsmaterials
_________________________________________________________________________________________

5.1.2. Material entnehmen

_________________________________________________________________________________________
Microplex
1. Schalten Sie den Drucker OFF LINE.
2. Öffnen Sie die Haube des Druckers, bis sie ca. senkrecht steht.
3. Betätigen Sie den Hebel zum Entriegeln der Druckkopfeinheit
und schwenken Sie die Druckkopfeinheit nach oben.


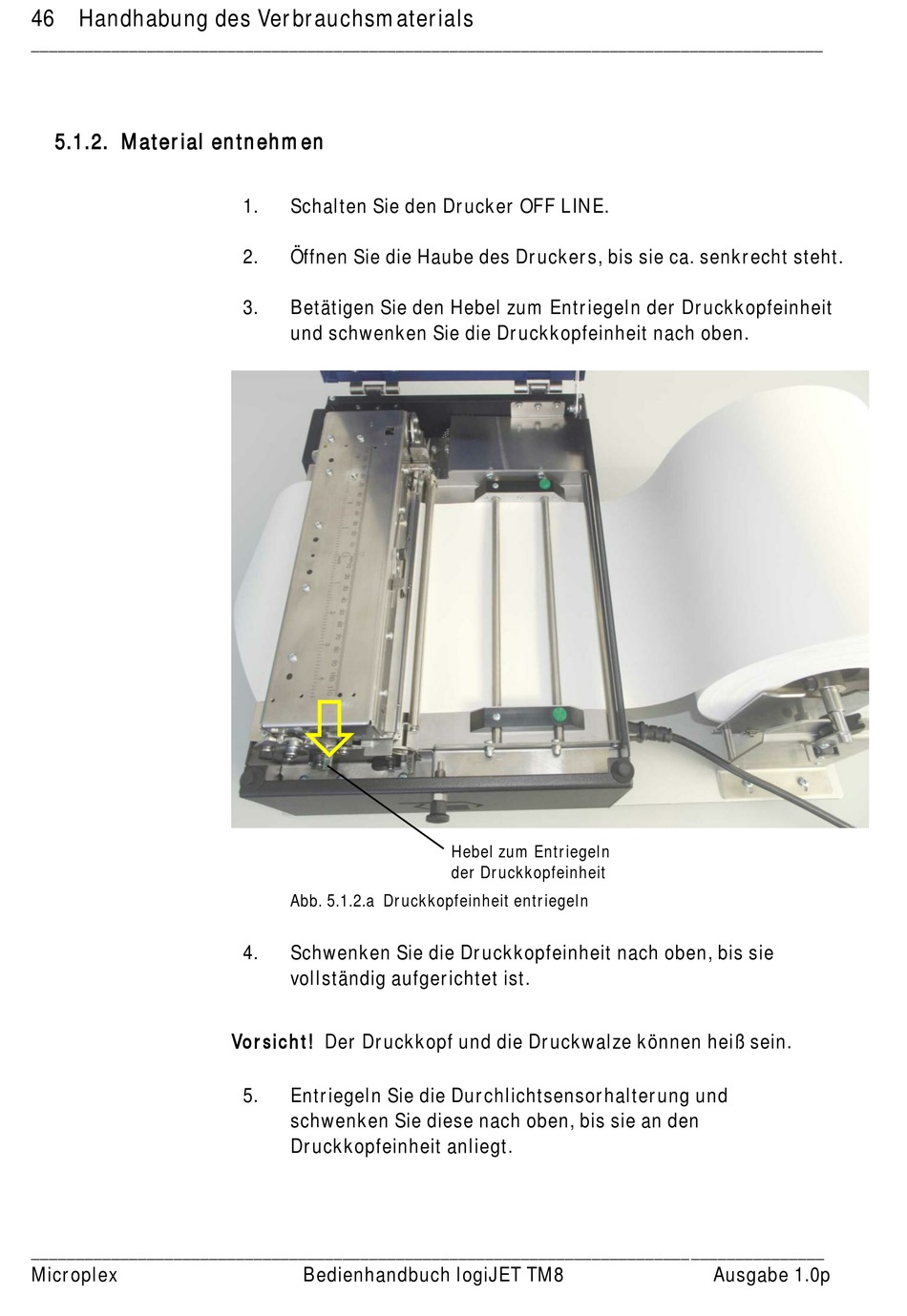

Abb. 5.1.2.a Druckkopfeinheit entriegeln
4. Schwenken Sie die Druckkopfeinheit nach oben, bis sie
vollständig aufgerichtet ist.
Vorsicht! Der Druckkopf und die Druckwalze können heiß sein.
5. Entriegeln Sie die Durchlichtsensorhalterung und
schwenken Sie diese nach oben, bis sie an den
Druckkopfeinheit anliegt.
Bedienhandbuch logiJET TM8
Hebel zum Entriegeln
der Druckkopfeinheit
Ausgabe 1.0p
