7.2.3 Tarifzähler für Dampfmasse- und Energiefluss (Option)
Berechnung des Dampfmassestroms und der darin enthaltenen Wärmemenge. Aufsum-
mieren der Masse oder Energie auf unterschiedliche Zähler in Abhängigkeit bestimmter
Ereignisse. Beispielsweise kann die Dampfmenge in Abhängigkeit von Tageszeit oder Ver-
brauch separat erfasst und unterschiedlich abgerechnet werden.
Ebenso können bidirektionale Durchfluss- und Energieströme auf den Tarifzählern erfasst
werden.

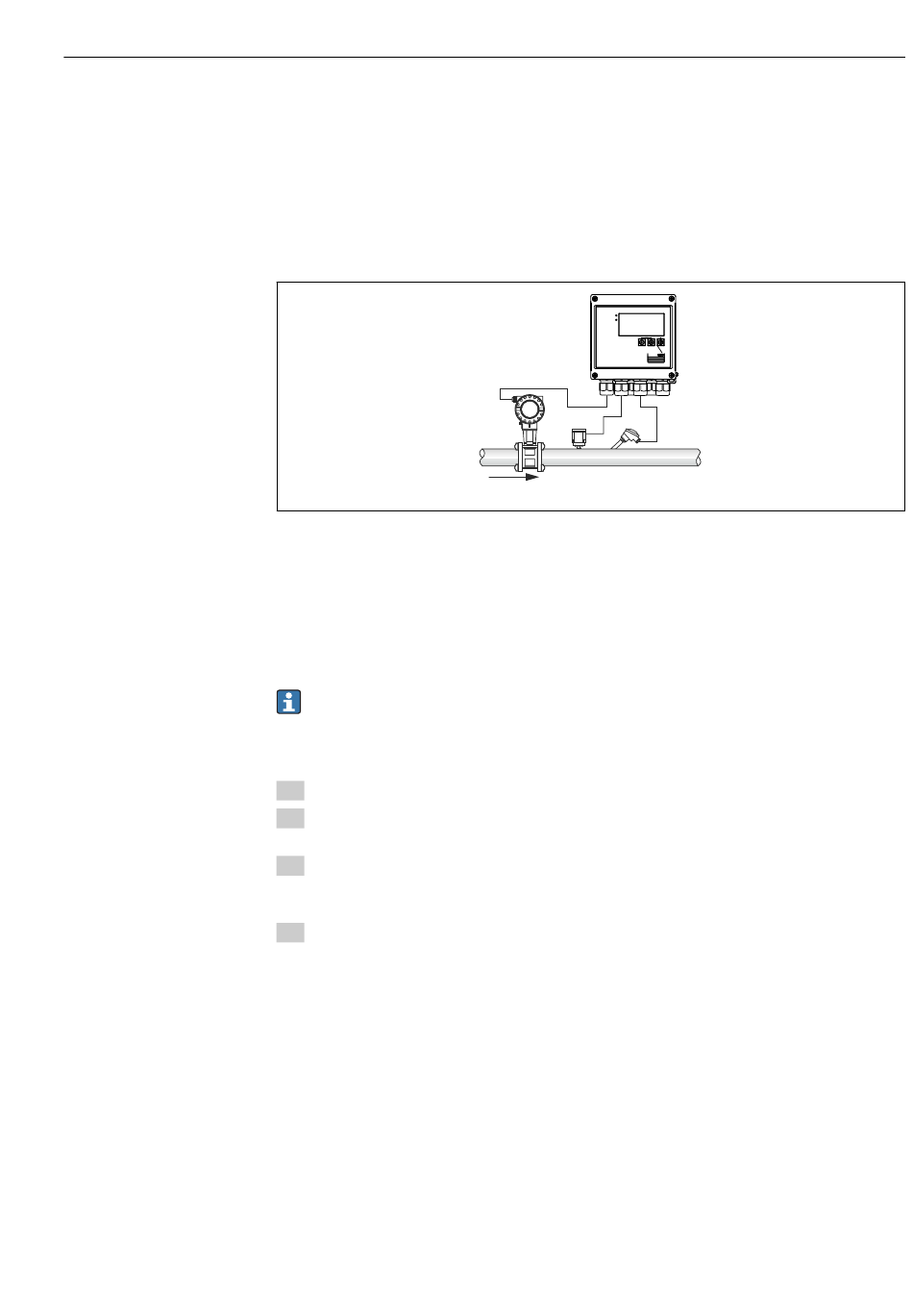

 28 Anwendung Tarifzähler für Dampfmasse und Energiefluss (Option)
Eingangssignale:
Durchfluss, Qv (Impulseingang oder Stromeingang)
Druck (Stromeingang)
Temperatur (RTD oder Stromeingang)
Bei Sattdampfmessungen kann optional auf die Druck- oder Temperaturmessung ver-
zichtet werden (siehe sonstige Hinweise).
Erforderliche Einstellungen:
1. Durchflussgeber: Impulswertigkeit eingeben oder Stromeingangsbereich skalieren
2. Temperatureingang: RTD Typ und Temperaturbereich wählen oder Temperaturbe-
reich skalieren
3. Druckeingang: Typ des Drucksensors wählen (Relativ oder Absolutdrucksensor) und
Messbereich skalieren. Bei Auswahl von Relativdruck den Wert für den Umgebungs-
druck überprüfen und ggf. ändern.
4. Tarifmodell auswählen und Tarifeinstellungen vornehmen. Einstellen unter: Menü
Setup → Applikation → Tarif
Anzeigegrößen:
Leistung, Volumendurchfluss, Temperatur, Enthalpiedifferenz, Dichte.
Zähler: Masse, Energie, Volumen, Fehlmengenzähler Energie, Tarifzähler.
Sonstige Hinweise
• Hinweise zum Nassdampfalarm und Sattdampfmessungen, (→  33).
• Der Tarifzähler kann verwendet werden, um die Dampfmenge während eines Nass-
dampfalarms zu erfassen (Tarifmodell "Nassdampf").
Zur Erfassung der Mengen im bidirektionalen Betrieb werden die Tarifzähler über die Digi-
taleingänge oder einem Grenzwert (z.B. Massefluss 0 kg/h) aktiviert.
