Montage
6.2

Einbau: Integrierte Antenne

6.2.1 Radiale Ausrichtung der Antenne
Eine radiale Ausrichtung der Antenne ist nicht erforderlich, da durch den schmalen Abstrahl-
winkel die Polarisierung einen vernachlässigbaren Einfluss hat.

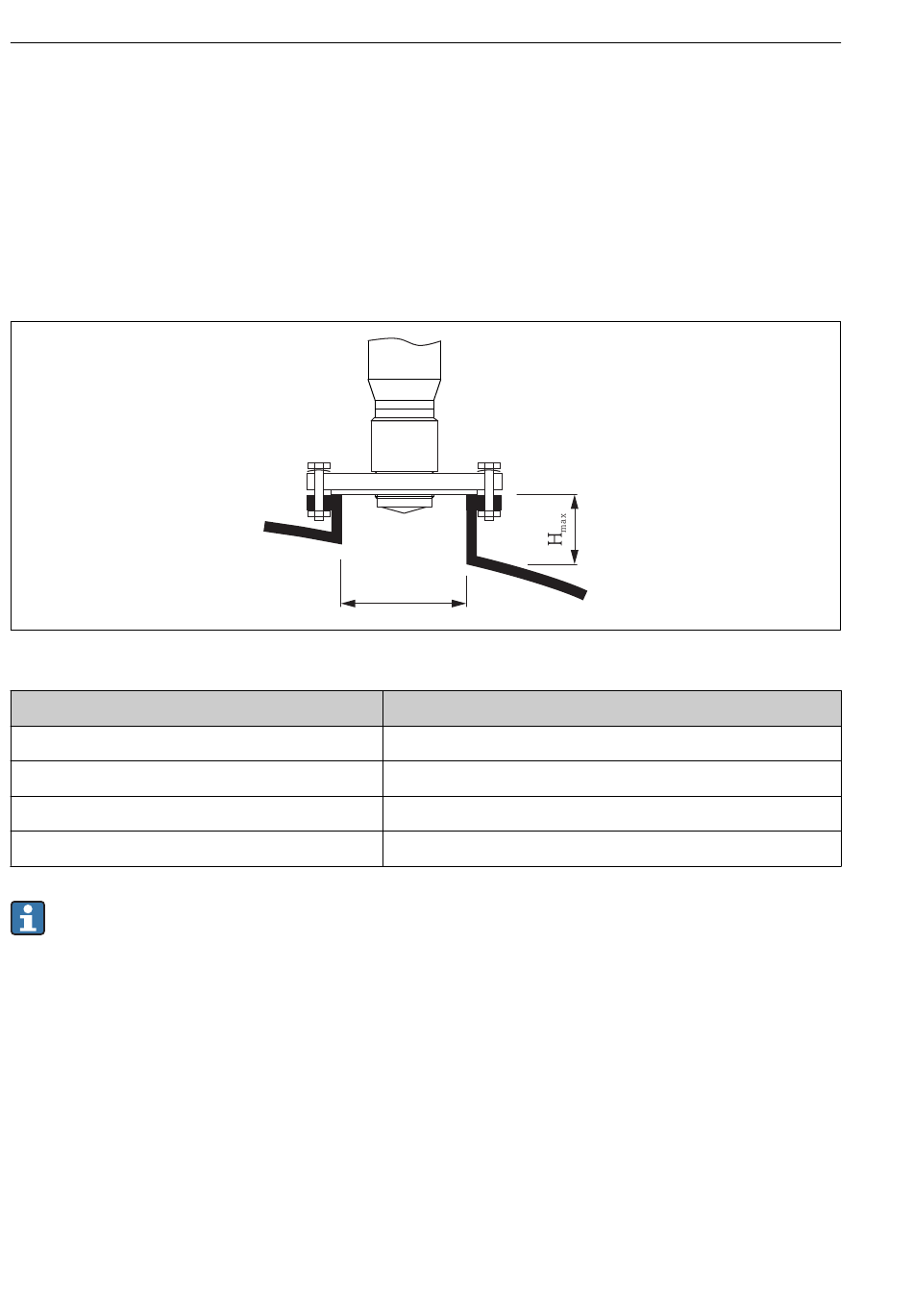

6.2.2 Hinweise zum Stutzen
Die maximale Stutzenlänge H
Stutzendurchmesser D
40...50 mm (1,5...2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante
abgerundet sein.
• Es muss eine Störechoausblendung durchgeführt werden.
• Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in
der Tabelle angegeben.
6.2.3 Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 36 mm (Sensor 3/4");
Gabelschlüssel 55 mm (Sensor 1 1/2")
• Maximal erlaubtes Drehmoment: 50 Nm (36 lbf ft)
20
hängt dabei vom Stutzendurchmesser D ab:
max
øD
Maximale Stutzenhöhe H
≤150 mm (6 in)
≤200 mm (8 in)
≤300 mm (12 in)
≤500 mm (20 in)
Micropilot FMR62 HART
max
Endress+Hauser
A0032208
