Schulung BW 154/174 AP - 4
7.6
Einmessen der Winkelaufnehmer
Damit die Lenkung der Maschine ordnungsgemäß arbeiten kann, müssen die Winkelaufnehmer der
vorderen und hinteren Bandage eingemessen werden. Dieses Einmessen ist nur bei der Erstinbetrieb-
nahme im Werk, nach einem Serviceeinsatz bei dem die Winkelaufnehmer demontiert bzw. aus-
getauscht werden mußten oder nach dem Austausch der ESX Steuerung notwendig.
Das Einmessen der Winkelaufnehmer wird wie folgt durchgeführt:
• Der Fahrersitz muss in Blickrichtung Armaturenbrett gerichtet sein!
• Für die folgenden Schritte kann der Lenkartwahlschalter nur auf die Lenkarten „vorne Lenken" oder
„hinten Lenken" gestellt werden. Wenn eine andere Lenkart eingestellt ist, wird die Funktion
„Einmessen der Winkelaufnehmer" nicht aktiviert. Ist die Funktion „Einmessen der
Winkelaufnehmer" aktiv und eine andere als die oben genannten Lenkarten wird eingestellt, wird die
Funktion „Einmessen ..." verlassen! Die Einstellprozedur muß dann komplett wiederholt werden!
• Während dem Einmessen darf die Maschine nicht gefahren werden
• Maschine ggf. mit Code 9 9 9 9 in den Service Modus bringen
• Codenummer 2 0 1 0 eingeben. Mit dieser Codenummer wird die Funktion „Einmessen der
Winkelaufnehmer" aktiviert; die Anzeige zeigt dann dauernd den Wert 2 0 1 0 . Diese Codenummer
muß eingegeben werden, bevor die folgenden Schritte durchgeführt werden können.
• Wichtig: Zur Eingabe der jeweiligen Positions –Codes muß sich der Fahrhebel in der Bremsraste
befinden!
• Zum Lenken in eine Position muß der Fahrhebel aus der Bremsraste genommen werde.
Anschläge vorne einmessen:
• Vordere Bandage auf linken Anschlag lenken. Wenn der linke Anschlag der vorderen Bandage
erreicht ist, wird die Codenummer 2 0 1 2 eingegeben; die Anzeige zeigt dann dauernd den Wert
2 0 1 2 .
• Vordere Bandage auf rechten Anschlag lenken. Wenn der rechte Anschlag der vorderen Bandage
erreicht ist, wird die Codenummer 2 0 1 4 eingegeben; die Anzeige zeigt dann dauernd den Wert
2 0 1 4 .
Anschläge hinten einmessen:
• Hintere Bandage auf linken Anschlag lenken. Wenn der linke Anschlag der hinteren Bandage
erreicht ist, wird die Codenummer 2 0 2 2 eingegeben; die Anzeige zeigt dann dauernd den Wert
2 0 2 2 .
• Hintere Bandage auf rechten Anschlag lenken. Wenn der rechte Anschlag der hinteren Bandage
erreicht ist, wird die Codenummer 2 0 2 4 eingegeben; die Anzeige zeigt dann dauernd den Wert
2 0 2 4 .
Geradeaus-Stellung einmessen:
• Vordere Bandage auf Geradeaus-Stellung lenken. Wenn die Geradeaus-Stellung der vorderen
Bandage erreicht ist, wird die Codenummer 2 0 1 3 eingegeben; die Anzeige zeigt dann dauernd
den Wert 2 0 1 3 .
• Hintere Bandage auf Geradeaus-Stellung lenken. Wenn die Geradeaus-Stellung der hinteren
Bandage erreicht ist, wird die Codenummer 2 0 2 3 eingegeben; die Anzeige zeigt dann dauernd
den Wert 2 0 2 3 .

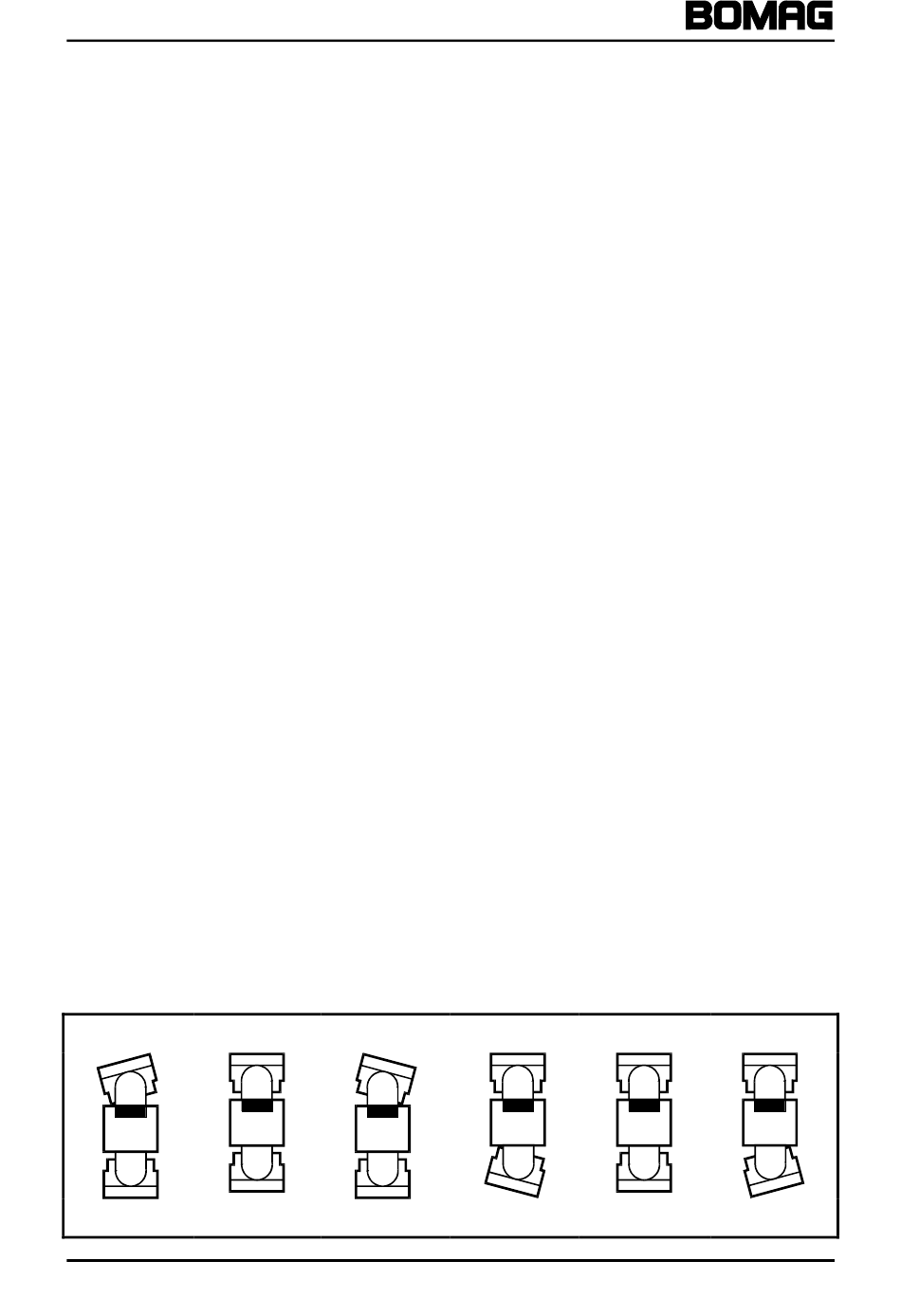

2 0 1 2
2 0 1 3
Stand:
03. August 2010
Autor:
Fondel/TES
2 0 1 4
2 0 2 2
Funktionen der ESX Steuerung
2 0 2 3
2 0 2 4
Seite 14 von 37
