3.7.1 Personen im Gefahrenbereich....................30 3.7.2 Betrieb............................30 3.7.3 Maschine parken........................30 3.8 Tanken............................31 3.9 Wartungsarbeiten........................32 3.9.1 Vorbemerkungen........................32 3.9.2 Arbeiten an Hydraulikleitungen....................32 3.9.3 Arbeiten am Motor........................32 3.9.4 Arbeiten an elektrischen Anlageteilen und der Batterie............. 33 BPR 70/70 D...
Einleitung – Vorwort 1.1 Vorwort BOMAG stellt Maschinen für die Erd-, Asphalt- und Müllver- dichtung, Stabilisierer/Recycler sowie Fräsen und Fertiger her. Die große Erfahrung der BOMAG sowie modernste Produk- tions- und Prüfverfahren, z. B. Lebensdauer-Tests aller wich- tigen Teile und hohe Qualitätsanforderungen, garantieren größtmögliche Zuverlässigkeit Ihrer Maschine.
Seite 9
Außerdem können Sie den Ersatzteilkatalog unter Angabe der Serialnummer Ihrer Maschine beziehen. Gewährleistungs- und Haftungsbedingungen der allgemeinen Ver- kaufs- und Lieferbedingungen der BOMAG GmbH bleiben durch vor- und nachstehende Hinweise unberührt. Wir wünschen Ihnen viel Erfolg mit Ihrer BOMAG-Maschine. BPR 70/70 D...
Vektorsumme der gewichteten Effektivbeschleunigung der drei orthogonalen Richtungen: Schwingungsgesamtwert a = 4,5 m/s , auf Schotter ermittelt nach ISO 5349 und EN 500. Assoziierte Unsicherheit K = 0,5 m/s , ermittelt nach EN 12096. Tägliche Schwingungsbelastung beachten (Arbeitsschutz nach 2002/44/EG). BPR 70/70 D...
Warnhinweis nicht beachtet wird. WARNUNG! Lebensgefahr oder Gefahr von schweren Ver- letzungen bei Nichtbeachtung! So gekennzeichnete Stellen weisen auf eine gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn der Warnhinweis nicht beachtet wird. BPR 70/70 D...
Hängenbleiben an beweglichen Bauteilen. Sicherheitsschuhe Zum Schutz vor schweren herabfallenden Teilen und Ausrutschen auf rutschigem Untergrund. Schutzhandschuhe Zum Schutz der Hände vor Abschürfungen, Einstichen oder tieferen Verletzungen, vor reizenden und ätzenden Stoffen sowie vor Verbrennungen. BPR 70/70 D...
Betriebs-, Wartungs- und Instand- haltungsmaßnahmen. 3.1.5 Nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßer Verwendung können von der Maschine Gefahren ausgehen. Jede Gefährdung durch nicht bestimmungsgemäße Verwendung ist ein durch den Betreiber bzw. Fahrer/Bediener und nicht durch den Hersteller zu vertretender Sachverhalt. BPR 70/70 D...
Werden folgende Randbedingungen eingehalten, liegt die Nut- zungsdauer der Maschine üblicherweise im Bereich von mehreren tausend Betriebsstunden: Regelmäßige Sicherheitsüberprüfung durch einen Sachkun- digen / befähigte Person Fristgemäße Durchführung der vorgeschriebenen Wartungsar- beiten Umgehende Durchführung erforderlicher Reparaturarbeiten Ausschließliche Verwendung von Original-Ersatzteilen BPR 70/70 D...
Betreiber beauftragten Personen über 18 Jahre bedient werden. Beachten Sie Ihre nationalen Gesetze und Vorschriften. Rechte, Pflichten und Verhaltensregeln für den Fahrer bzw. den Bediener: Der Fahrer bzw. der Bediener muss: über seine Rechte und Pflichten unterrichtet sein, den Einsatzbedingungen entsprechende Schutzausrüstung tragen, BPR 70/70 D...
Seite 21
Lage sein, die Maschine zu fahren und zu bedienen. Personen, die unter Einfluss von Alkohol, Medikamenten oder Drogen stehen, dürfen die Maschine nicht bedienen, warten oder reparieren. Wartung und Reparatur erfordern besondere Kenntnisse und dürfen nur von ausgebildetem Fachpersonal ausgeführt werden. BPR 70/70 D...
3.3.4 Beschädigungen, Mängel, Missbrauch von Sicherheitseinrichtungen Maschinen, die nicht funktions- und verkehrssicher sind, müssen umgehend außer Betrieb gesetzt werden und dürfen bis zu ihrer ordnungsgemäßen Instandsetzung nicht eingesetzt werden. Sicherheitseinrichtungen und -schalter dürfen nicht entfernt oder unwirksam gemacht werden. BPR 70/70 D...
Maßnahmen zur Brandbekämpfung Maßnahmen bei unbeabsichtigter Freisetzung Handhabung und Lagerung Begrenzung und Überwachung der Exposition / Persönliche Schutzausrüstung physikalische und chemische Eigenschaften Stabilität und Reaktivität toxikologische Angaben umweltbezogene Angaben Hinweise zur Entsorgung Angaben zum Transport Rechtsvorschriften sonstige Angaben BPR 70/70 D...
– Verschüttetes Öl sofort mit Ölbindemittel binden. UMWELT! Öl ist ein umweltgefährdender Stoff! – Öl immer in vorschriftsmäßigen Behältern auf- bewahren. – Verschüttetes Öl sofort mit Ölbindemittel binden und vorschriftsmäßig entsorgen. – Öl und Ölfilter vorschriftsmäßig entsorgen. BPR 70/70 D...
– Verschüttetes Öl sofort mit Ölbindemittel binden. UMWELT! Öl ist ein umweltgefährdender Stoff! – Öl immer in vorschriftsmäßigen Behältern auf- bewahren. – Verschüttetes Öl sofort mit Ölbindemittel binden und vorschriftsmäßig entsorgen. – Öl und Ölfilter vorschriftsmäßig entsorgen. BPR 70/70 D...
Hebezeuge nur an den vorgegebenen Hebepunkten befestigen. Für Personen besteht Lebensgefahr, wenn sie unter schwebende Lasten treten oder sich darunter aufhalten. Beim Anheben darauf achten, dass die Last nicht in unkontrollierte Bewegung kommt. Falls erforderlich, die Last mit Hilfe von Füh- rungsseilen halten. BPR 70/70 D...
Maschine mit laufendem Motor stets festhalten und beaufsichtigen. Abgase nicht einatmen, denn sie enthalten giftige Stoffe, die zu Gesundheitsschäden, Bewusstlosigkeit oder zum Tod führen können. Bei Betrieb in geschlossenen oder teilweise geschlossenen Räumen bzw. Gräben für ausreichende Be- und Entlüftung sorgen. BPR 70/70 D...
Maschine möglichst auf waagerechtem, ebenem, festem Grund abstellen. Vor dem Verlassen der Maschine: Motor abstellen und Zündschlüssel abziehen, Maschine gegen Kippen sichern, Maschine gegen unbefugtes Benutzen sichern. Abgestellte Maschinen, die ein Hindernis darstellen, durch augen- fällige Maßnahmen absichern. BPR 70/70 D...
Maßnahmen gegen elektrostatische Aufladung treffen. Keinen Kraftstoff verschütten. Auslaufenden Kraftstoff auffangen, nicht in den Boden versickern lassen. Verschütteten Kraftstoff wegwischen. Schmutz und Wasser vom Kraftstoff fernhalten. Undichte Kraftstofftanks können zur Explosion führen. Auf dichten Sitz des Deckels achten ggf. sofort austauschen. BPR 70/70 D...
Übergelaufenes Öl abwischen, auslaufendes Öl auffangen und umweltgerecht entsorgen. Bei Arbeiten am Luftfilter darf kein Schmutz in den Luftkanal fallen. Nicht am heißen Auspuff arbeiten - Verbrennungsgefahr! Gebrauchte Filter und sonstige ölverschmierte Materialien in einem gesonderten, extra gekennzeichneten Behälter aufbewahren und umweltgerecht entsorgen. BPR 70/70 D...
Stilllegung Wartungsarbeiten durchgeführt werden Ä Kapitel 8.11.5 „Maßnahmen bei längerer Stilllegung der Maschine“ auf Seite 100. Die Festlegung einer maximalen Lagerdauer ist bei Durchführung dieser Maßnahmen nicht erforderlich. 3.9.7 Nach den Wartungsarbeiten Alle Schutzvorrichtungen wieder anbringen. BPR 70/70 D...
Maschine erst nach erfolgter Reparatur wieder in Betrieb nehmen. Beim Austausch von sicherheitsrelevanten Bauteilen dürfen aus- schließlich Original-Ersatzteile verwendet werden. Reparaturen dürfen nur durch einen Sachkundigen / befähigte Person durchgeführt werden. Bei Schweißarbeiten an der Maschine Kraftstofftank mit isolie- rendem Material abdecken. BPR 70/70 D...
6 mois annuellement / 250 h cada 6 meses anualmente / 250 h Made by Designation Type Nominal Power Operating Mass Year of Construction Serial-No. Patent Protection 56154 Boppard;GERMANY Made in Germany Hydraulic Oil B-692-0254 Bild 8 BPR 70/70 D...
Seite 38
6 mois anualmente / 250 h cada 6 meses B-DEC-0287 Bild 18 Maschinentypenschild (Beispiel) Made by Designation Type Nominal Power Operating Mass Year of Construction Serial-No. Patent Protection 56154 Boppard;GERMANY Made in Germany B-DEC-0271 Bild 19 BPR 70/70 D...
Gegen Federdruck weiterdrehen, Motor startet Zündschlüssel in Stellung "I" zurück- B-ELE-0069 führen, wenn der Motor anspringt Bild 25 Der Startschalter hat eine Startwiederholsperre. Zum erneuten Starten Zündschlüssel zuerst in Stellung "0" drehen. 4.1.6 Betriebsstundenzähler B-692-0217 Bild 26 BPR 70/70 D...
Deichsel absenken drehen B-692-0218 Bild 27 4.1.8 Sperrklinkenhebel B-692-0219 Bild 28 4.1.9 Anzeige ECONOMIZER Der ECONOMIZER zeigt den Verdichtungszustand der zu verdich- tenden Schicht an. Ä Kapitel Beschreibung der Anzeigemöglichkeiten 6.6 „ECONOMIZER“ auf Seite 63. Sonderausstattung Bild 29 BPR 70/70 D...
Dass Öffnen des Dekompressionshebels bei lau- Bild 31 fendem Motor führt zu Motorschäden. – Dekompressionshebel niemals zum Abstellen des Motors benutzen. 4.2.3 Starterkurbel Motor nur bei defekter, leerer oder fehlender Bat- terie mit der Starterkurbel starten. Sonderausstattung B-692-0220 Bild 32 BPR 70/70 D...
Seite 46

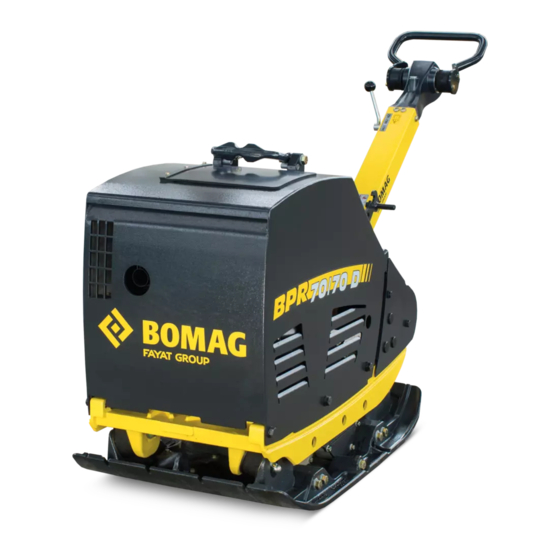

Anzeige- und Bedienelemente – Motor BPR 70/70 D...
Ä Kapitel 6.5 „Maschine gesi- Maschine gesichert abstellen chert abstellen“ auf Seite 62. Ä Kapitel 8.2.1.1 „Schutz- Schutzhaube öffnen und sichern haube öffnen“ auf Seite 71. Nach Abschluss der Arbeiten Schutzhaube wieder schließen Ä Kapitel 8.2.1.2 „Schutzhaube schließen“ auf Seite 72. BPR 70/70 D...
Prüfungen vor Inbetriebnahme – Sicht- und Funktionsprüfungen 5.2 Sicht- und Funktionsprüfungen Hydrauliköltank und Hydraulikleitungen auf Zustand und Dichtheit prüfen. Kraftstofftank und Kraftstoffleitungen auf Zustand und Dicht- heit prüfen. Schraubverbindungen auf festen Sitz prüfen. Maschine auf Verschmutzung und Beschädigungen prüfen. BPR 70/70 D...
Lappen abwischen und bis zum Anschlag einstecken. Ölmessstab wieder herausziehen. ð Der Ölstand muss zwischen der "MIN"- und "MAX"-Mar- kierung liegen. HINWEIS! B-692-0182 Gefahr von Motorschäden! Bild 34 – Motoröl nicht überfüllen. Liegt der Ölstand darunter, Motoröl bis zur "MAX"-Markierung nachfüllen. Ölmessstab einstecken. BPR 70/70 D...
Falls erforderlich, Kraftstoff durch einen Trichter mit Siebfilter nachfüllen. Deckel schließen. Wenn der Kraftstofftank vollständig leergefahren wurde oder bei Erstbefüllung des Kraftstofftanks Bild 36 muss das Kraftstoffsystem vor dem Starten ent- Ä Kapitel 8.2.2 „Kraftstoffsystem ent- lüftet werden lüften“ auf Seite 72. BPR 70/70 D...
Bedienung – Führungsdeichsel herunterlassen und einstellen 6.1 Führungsdeichsel herunterlassen und einstellen Sperrklinkenhebel ziehen und Führungsdeichsel herunter- lassen. Sperrklinkenhebel nicht wieder einrasten. Führungsdeichsel muss frei schwingen. B-695-0076 Bild 42 Führungsdeichsel mit Höhenverstellung auf benötigte Höhe einstellen. B-695-0077 Bild 43 BPR 70/70 D...
Arbeitsschutzkleidung Gehörschutz Sicherheitsschuhe Ä Kapitel Führungsdeichsel herunterlassen und einstellen 6.1 „Führungsdeichsel herunterlassen und einstellen“ auf Seite 56. Drehzahlverstellhebel in Stellung "MIN" stellen. B-695-0088 Bild 44 Zündschlüssel in Stellung "I" drehen. ð Der Warnsummer ertönt. B-ELE-0070 Bild 45 BPR 70/70 D...
Seite 58
Ursache ermitteln. Zündschlüssel über Stellung "II" in Stellung "III" drehen. ð Der Starter dreht den Motor durch. Der Warnsummer verstummt. HINWEIS! Gefahr von Motorschäden! – Motor vor Arbeitsbeginn kurze Zeit warmlaufen lassen. Motor nicht direkt unter Volllast betreiben. BPR 70/70 D...
Oberen Teil des Fahrhebels nach vorne auslenken, bis die gewünschte Geschwindigkeit erreicht ist. ð Maschine vibriert mit der eingestellten Geschwindigkeit vorwärts. Fahrhebel loslassen. ð Fahrhebel geht in Mittelstellung zurück. Maschine fährt weiter mit der eingestellten Geschwindigkeit vorwärts. B-695-0085 Bild 48 BPR 70/70 D...
Seite 60
Maschine gesichert abstellen Ä Kapitel 6.5 „Maschine gesi- Maschine chert abstellen“ auf Seite 62. Maschine mit geeignetem Hebezeug und Anschlagmittel am vorgesehenen Anschlagpunkt anheben, bis sie freikommt Ä Kapitel 7 „Maschine verladen / Transport“ auf Seite 65. BPR 70/70 D...
6.4 Rückfahrschutz VORSICHT! Verletzungsgefahr durch Einquetschen von Körperteilen! – Bei Rückwärtsfahrt Maschine seitlich am Griff führen. Rückfahrschutz betätigen. ð Der Fahrhebel wird von Rückwärts- auf Vorwärtsfahrt B-695-0087 umgestellt. Bild 51 Die Maschine fährt vorwärts vom Bediener weg. BPR 70/70 D...
Minuten im Leerlauf nachlaufen lassen. Drehzahlverstellhebel in Stellung "Stop" stellen. ð Der Motor wird abgestellt. B-695-0089 Der Warnsummer ertönt. Bild 54 Zündschlüssel in Stellung "0" drehen und herausziehen. ð Der Warnsummer verstummt. B-ELE-0069 Bild 55 BPR 70/70 D...
Vergleichbarkeit der Messwerte Um den gewünschten Verdichtungszustand des Straßenunterbaus zu erzielen, muss vor der Verdichtung des Materials immer eine geeignete Referenzmessung durchgeführt werden. Mit der Referenzmessung wird festgestellt, welcher Anzeigewert des ECONOMIZERs dem Messwert für die Bodensteifigkeit ent- spricht. BPR 70/70 D...
Führungsdeichsel senkrecht stellen und Sperrklinkenhebel einrasten. Bild 57 Hebezeug in die vorgesehene Hebeöse (1) einhängen. GEFAHR! Lebensgefahr durch schwebende Lasten! – Niemals unter schwebende Lasten treten oder sich darunter aufhalten. Maschine vorsichtig anheben und am vorgesehenen Platz absetzen. Bild 58 BPR 70/70 D...
Anschlagmittel nur in der vorgeschriebenen Belastungsrichtung verwenden. Anschlagmittel dürfen nicht durch Maschinenteile beschädigt werden. Schutzausrüstung: Schutzhandschuhe Mindestens zwei geeignete Zurrgurte kreuzweise über den gekennzeichneten Verzurrpunkt (1) ziehen. Bild 59 Maschine wie dargestellt auf dem Transportfahrzeug sicher verzurren. Bild 60 BPR 70/70 D...
Seite 68
Maschine verladen / Transport – Maschine auf Transportfahrzeug verzurren BPR 70/70 D...
Keine Werkzeuge oder andere Gegenstände, die Schäden verur- sachen könnten, in oder auf der Maschine liegen lassen. Betriebsstoffe, Filter, Dichtelemente und Putzlappen nach Durch- führung der Wartungsarbeiten umweltgerecht entsorgen. Alle Schutzvorrichtungen nach Durchführung der Wartungsarbeiten wieder anbringen. BPR 70/70 D...
Schrauben (2) und die zugehörigen Unterlegscheiben zur Seite legen. Die vordere Schraube (1) auf beiden Seiten lösen. Schutzhaube nach vorne umklappen. Bild 61 Schutzhaube gegen unbeabsichtigtes Schließen sichern. Dazu Schraube (1) auf beiden Seiten festziehen. Bild 62 BPR 70/70 D...
Situationen notwendig: Nach einer Motorabschaltung, weil der Kraftstofftank leerge- fahren wurde. Nach Erstbefüllung des Kraftstofftanks. Nach dem Drehen mit der Starterkurbel ohne zu starten, z. B. bei tiefen Temperaturen. Nach mehreren missglückten Startversuchen. Nach dem Erneuern des Kraftstofffilters. BPR 70/70 D...
Seite 73
Der Kraftstofftank muss zum Entlüften voll sein. Kraftstoffvorrat prüfen, ggf. nachfüllen. Entlüftungshebel ca. 15 Sekunden gegen die Feder drücken. ð Der Motor ist startbereit. Wenn der Motor nach dem Entlüften nicht startet, wenden Sie sich an unseren Kundendienst. Bild 65 BPR 70/70 D...
Betriebsstunden vorzunehmen. 8.3.2 Kraftstoff 8.3.2.1 Kraftstoffqualität Folgende Kraftstoffspezifikationen sind zugelassen: EN 590 ASTM D975 Grade-No. 1-D und 2-D BS 2869 A1/A2 Zur Einhaltung von nationalen Emissionsvorschriften sind die jeweils gesetzlich vorgeschriebenen Kraftstoffe zu verwenden (z. B. Schwefelgehalt). BPR 70/70 D...
Bauteile können beschädigt werden! – Keine aschearmen Motoröle für das Erreger- wellengehäuse verwenden. 8.3.4 Mineralölbasisches Hydrauliköl Die Hydraulikanlage wird mit Hydrauliköl HV 32 (ISO) mit einer kinematischen Viskosität von 32 mm /s bei 40 °C (104 °F) betrieben. BPR 70/70 D...
Seite 76
Wartung – Betriebsstoffe Zum Nachfüllen bzw. bei Ölwechsel verwenden Sie bitte nur Hydrauliköl, Typ HVLP gemäß DIN 51524, Teil 3, bzw. Hydrauliköle Typ HV gemäß ISO 6743/4. Der Viskositätsindex muss mindestens 150 betragen (Herstelleran- gaben beachten). BPR 70/70 D...
Seite 75 Bauteile können beschädigt werden! Keine asche- armen Motoröle für das Erregerwellengehäuse ver- wenden. SAE 15W-40 SAE 10W-30 Hydraulikanlage Hydrauliköl (ISO), HV 32 2,6 l Spezifikation: Ä Kapitel 8.3.4 „Mineralölbasisches (0.7 gal us) Hydrauliköl“ auf Seite 75 BPR 70/70 D...
Motor und Maschine auf Dichtheit prüfen. Befestigungsschrauben von Luftfilter, Auspufftopf und anderen Anbauteilen nachziehen. Schraubverbindungen an der Maschine nachziehen. Ä Kapitel 8.11.3 „Keilriemen warten“ Keilriemen prüfen auf Seite 99. Ä Kapitel 8.11.4 „Erre- Erregerwellengehäuse Ölstand prüfen gerwellengehäuse Ölstand prüfen“ auf Seite 100. BPR 70/70 D...
Motor abkühlen lassen. Deckel (1) abnehmen. Luftfilter herausziehen. Deckel reinigen. HINWEIS! Gefahr von Motorschäden! – Eindringen von Schmutz in die Luftan- saugöffnung vermeiden. – Filtergehäuse nicht mit Druckluft reinigen. Bild 68 Filtergehäuse mit einem sauberen, fusselfreien Lappen rei- nigen. BPR 70/70 D...
Seite 81
Luftfilter mit einer Handlampe auf Risse und Löcher prüfen. Bei Beschädigung den Luftfilter erneuern. Luftfilter (2) vorsichtig in das Filtergehäuse einsetzen. Dichtfläche (3) am Deckel prüfen. HINWEIS! Gefahr von Motorschäden! – Auf richtigen Sitz von Deckel und Dich- tung achten. Deckel (1) schließen. Bild 70 BPR 70/70 D...
Kraftstoff ablassen, bis kein Wasser mehr sichtbar ist. Wenn der Kraftstofftank vollständig leerge- fahren wurde, Kraftstoffsystem vor dem Ä Kapitel 8.2.2 „Kraftstoff- Starten entlüften system entlüften“ auf Seite 72 Bild 72 Ablassschraube wieder festschrauben. Auf Dichtheit achten. Aufgefangene Flüssigkeit umweltgerecht entsorgen. BPR 70/70 D...
Batterie äußerlich reinigen. Batteriepole und Klemmen reinigen und mit Polfett (Vaseline) fetten. Bei nicht wartungsfreien Batterien Säurestand prüfen, ggf. B-692-0123 mit destilliertem Wasser bis zur Füllstandsmarke auffüllen. Bild 74 Batterie und Schwingungsdämmmatten einbauen. Halterung der Batterie montieren. BPR 70/70 D...
Personal bzw. unseren Kundendienst ausführen zu lassen. – Vor Prüfung des Ventilspiels Motor abkühlen lassen. Vorbereitende Arbeiten Schutzausrüstung: Arbeitsschutzkleidung Schutzhandschuhe Maschine gesichert abstellen Ä Kapitel 6.5 „Maschine gesi- chert abstellen“ auf Seite 62. Motor auf Umgebungstemperatur abkühlen lassen. BPR 70/70 D...
Seite 87
Motor in Drehrichtung drehen bis das Auslassventil (EX) voll geöffnet ist. Ventilspiel am Einlassventil (IN) mit Fühlerlehre (1) prüfen, ggf. einstellen. Motor in Drehrichtung weiterdrehen bis das Einlassventil voll geöffnet ist. Ventilspiel am Auslassventil prüfen, ggf. einstellen. Bild 83 BPR 70/70 D...
8.9.3 Motoröl und Ölfiltereinsatz wechseln HINWEIS! Gefahr von Motorschäden! – Ölwechsel nur bei betriebswarmem Motor durchführen. – Nur Öl mit zugelassener Spezifikation ver- Ä Kapitel 8.3.1 „Motoröl“ auf Seite 74. wenden Ä Kapitel 8.4 „Betriebsstofftabelle“ – Füllmenge: auf Seite 77 BPR 70/70 D...
Seite 89
Ölfiltereinsatz wechseln Umgebung des Deckels reinigen. Deckel abschrauben und Ölfiltereinsatz wechseln. Dichtfläche am Motor reinigen. Neuen Ölfiltereinsatz mit dem Ansatz nach unten einsetzen. Dichtring im Deckel auf Beschädigung prüfen ggf. erneuern. Dichtring leicht einölen. Deckel festschrauben. Bild 88 BPR 70/70 D...
Geeignetes Gefäß bereitstellen, um austretenden Kraftstoff aufzufangen. Kraftstoff ablassen. Umgebung des Kraftstofffilters reinigen. Schlauchschellen von den Haltern abschrauben. Kraftstofffilter mit Kraftstoffleitungen aus den Schlauch- schellen herausziehen. Kraftstoffleitungen vom Kraftstofffilter abziehen. Kraftstofffilter erneuern. Kraftstoffleitungen aufstecken. Durchflussrichtung des neuen Kraftstofffilters beachten. Bild 90 BPR 70/70 D...
Seite 91
Kraftstofffilter mit Kraftstoffleitungen in die Schlauchschellen einsetzen. Schlauchschellen an den Haltern festschrauben. Kraftstofftank auffüllen. Ä Kapitel 8.2.2 Kraftstoffsystem vor dem Starten entlüften „Kraftstoffsystem entlüften“ auf Seite 72. Kraftstofffilter und Kraftstoffleitungen nach kurzem Probelauf auf Dichtheit prüfen. Kraftstoff und Kraftstofffilter umweltgerecht entsorgen. BPR 70/70 D...
Filtergehäuse mit einem sauberen, fusselfreien Lappen rei- nigen. Luftfilter erneuern. Luftfilter (2) vorsichtig in das Filtergehäuse einsetzen. Dichtfläche (3) am Deckel prüfen. HINWEIS! Gefahr von Motorschäden! – Auf richtigen Sitz von Deckel und Dich- tung achten. Deckel (1) schließen. Bild 92 BPR 70/70 D...
(2) reinigen. Maschine etwas zur Ölablassseite kippen und sicher unter- bauen. Belüftungsschraube herausschrauben. Einfüll-/Ablassschraube herausschrauben und auslaufendes Öl auffangen. B-692-0196 Bild 93 Maschine zur anderen Seite kippen und sicher unterbauen. Neues Öl einfüllen. B-692-0198 Bild 94 BPR 70/70 D...
Seite 94
Wartung – Jährlich / alle 250 Betriebsstunden Maschine gerade stellen und Ölstand prüfen. ð Sollwert: Unterkante Einfüll-/Ablassöffnung. Belüftungsschraube (1) und Einfüll-/Ablassschraube (2) rei- nigen und mit einem niedrigfesten Dichtmittel (z. B. Ersatz- teilnummer: 009 700 16) einsetzen. Öl umweltgerecht entsorgen. B-692-0197 Bild 95 BPR 70/70 D...
Seite 62. Umgebung des Hydrauliköltanks reinigen. Belüftungsfilter wechseln Verschlussschraube (1) herausschrauben. Belüftungsfilter (3) herausnehmen. Belüftungsfilter und Dichtring (2) erneuern und einsetzen. Verschlussschraube erneuern und fest einschrauben. Bild 96 Hydrauliköl und -filter wechseln Anschlussstutzen mit Hydraulikleitungen demontieren. Bild 97 BPR 70/70 D...
Seite 96
Anschlussflansch (1) mit neuem Dichtring (2) an den Hydrau- liköltank anschrauben (Anziehdrehmoment: 13 Nm (9.6 ft.lbs)). Bild 100 Hydrauliköl nachfüllen HINWEIS! Beschädigungsgefahr! – Nur Hydrauliköl mit zugelassener Spezifikation Ä Kapitel 8.3.4 „Mineralölbasi- verwenden sches Hydrauliköl“ auf Seite 75. BPR 70/70 D...
Seite 97
Wartung – Alle 2 Jahre / alle 500 Betriebsstunden Neues Hydrauliköl einfüllen. Hydraulikölstand am Schauglas prüfen, ggf. nachfüllen. ð Sollwert: Mitte Schauglas Bild 101 Abschließende Arbeiten Anschlussstutzen mit Hydraulikleitungen montieren. Dichtheit der Anschlüsse am Hydrauliköltank und des Anschlussflansches prüfen. Hydrauliköl umweltgerecht entsorgen. Bild 102 BPR 70/70 D...
Trockenen Schmutz mit passender Bürste an allen Kühl- rippen und Kühlluftöffnungen lösen. VORSICHT! Gefahr von Augenverletzungen durch umherfliegende Partikel! – Tragen Sie persönliche Schutzausrüs- tung (Schutzhandschuhe, Arbeitsschutz- kleidung, Schutzbrille). Bild 104 Kühlrippen und Kühlluftöffnungen mit Druckluft ausblasen. BPR 70/70 D...
ð Durchdrückmaß: 10 - 30 mm (0.4 - 1.2 in). Der Keilriemen kann nicht nachgespannt werden. Bei Beschädigung oder Überschreitung des Durchdrück- Ä Kapitel 8.9.1 „Keilriemen maßes Keilriemen erneuern erneuern“ auf Seite 84. Bild 106 Keilriemenschutz (1) festschrauben. Bild 107 BPR 70/70 D...
Raum abstellen. Alle Hebelgelenke und Lagerstellen ohne Schmiermöglichkeit mit Öl benetzen. Lackschäden ausbessern, blanke Stellen gründlich mit Rost- schutzmittel konservieren. Wasserabscheider reinigen. Kraftstofftank mit Diesel auffüllen, um Kondenswasserbildung im Tank zu vermeiden. Motoröl und Ölfilter wechseln. Kraftstofffilter wechseln. BPR 70/70 D...
Seite 101
Nach jedem Ladevorgang Batterie eine Stunde vor Inbetrieb- nahme ruhen lassen. Bei Standzeiten länger als einen Monat, Batterie abklemmen. Regelmäßige Messung der Ruhespannung nicht vergessen. 8.11.5.3 Maßnahmen vor der Wiederinbetriebnahme Kraftstofffilter erneuern. Luftfilter erneuern. Motoröl wechseln und Ölfilter reinigen. BPR 70/70 D...
Seite 102
Wartung – Nach Bedarf Kabel, Schläuche und Leitungen auf Risse und Dichtheit prüfen. Verwendungsdauer von Hydraulikschläuchen überprüfen und bei Bedarf erneuern. Motor starten und für 15 bis 30 Minuten mit Leerlaufdrehzahl laufen lassen. Ölstände prüfen. Maschine gründlich reinigen. BPR 70/70 D...
Störung noch einmal gut durch, was über richtige Bedienung und Wartung geschrieben steht. Können Sie die Ursache einer Störung nicht erkennen oder eine Störung anhand der Störungstabelle nicht selbst beseitigen, wenden Sie sich bitte an unseren Kundendienst. BPR 70/70 D...
WARNUNG! Gehörverlust durch hohe Lärmbelastung! – Persönliche Schutzausrüstung tragen (Gehör- schutz). Schutzausrüstung: Arbeitsschutzkleidung Gehörschutz Sicherheitsschuhe Führungsdeichsel herunterlassen und einstellen Ä Kapitel 6.1 „Führungsdeichsel herunterlassen und einstellen“ auf Seite 56. Drehzahlverstellhebel in Stellung "MIN" stellen. B-695-0088 Bild 109 BPR 70/70 D...
Seite 106
Abdeckung aufklappen. Starterkurbel von der Halterung abnehmen und einsetzen. Richtige Stellung parallel zur Maschine einnehmen. B-692-0220 Bild 112 Starterkurbel beidhändig wie dargestellt umfassen. Starterkurbel mit beiden Händen langsam in Pfeilrichtung drehen, bis diese einrastet. B-695-0081 Bild 113 BPR 70/70 D...
Seite 107
Motor vor Arbeitsbeginn kurze Zeit warmlaufen lassen. Motor nicht direkt unter Volllast betreiben. Starterkurbel in die Halterung einhängen. Abdeckung schließen. HINWEIS! Gefahr von Motorschäden! – Motor vor Arbeitsbeginn kurze Zeit warmlaufen lassen. Motor nicht direkt unter Volllast B-692-0220 betreiben. Bild 114 BPR 70/70 D...
Minuspol der stromgebenden Fremdbatterie und dann am Minuspol der Startbatterie anklemmen. Ä Kapitel 6.2 „Motor starten“ auf Seite 57. Motor starten: Nach dem Start zuerst die Minuspole und danach die Plus- pole trennen. Halterung der Batterie montieren. Bild 115 Schutzhaube schließen. BPR 70/70 D...
Hilfe bei Störungen – Sicherungsbelegung 9.4 Sicherungsbelegung WARNUNG! Verletzungsgefahr durch brennende Maschine! – Keine Sicherung mit höherer Amperezahl als angegeben einsetzen bzw. keine Sicherung überbrücken. Pos. Strom- Bezeichnung stärke 25 A Hauptsicherung Sicherung Economizer (Sonderausstat- tung) Bild 116 BPR 70/70 D...
Ausreichende Belüftung des Tanks sicherstellen Luft im Kraftstoffsystem Kraftstoffsystem auf Lufteintritt prüfen. Entlüftungsventil prüfen. Kraftstoffabsperrventil hat automatisch Motorölstand prüfen, ggf. auffüllen. ausgelöst Kraftstoffvorrat prüfen, ggf. auffüllen. Ggf. weitere Ursache für Auslösung prüfen. Kraftstoffsystem über Entlüftungshebel am Kraftstoffabsperrventil entlüften. BPR 70/70 D...
Seite 111
Kühlluftmangel Kühlrippen und Kühlluftöffnungen rei- nigen. Kühlluftleitbleche bzw. Schächte auf Voll- ständigkeit und gute Abdichtung prüfen. Motor läuft mit Fliehkraftkupplung defekt Durch qualifiziertes Fachpersonal über- hoher Drehzahl, prüfen lassen aber keine Vibra- Keilriemen gerissen Keilriemen erneuern tion BPR 70/70 D...
Beschleunigungssensors nicht plausibel prüfen. Schwachstellen im Straßenunterbau. Stark schwankende Materialzusammen- setzung oder Feuchte im Straßenun- terbau können in ungünstigen Fällen die Messergebnisse beeinflussen. Bei erheblich zu trockenem oder über- feuchtem Material werden verringerte Messwerte angezeigt. BPR 70/70 D...
Gesundheitsgefahr durch Betriebsstoffe! – Sicherheits- und Umweltvorschriften im Umgang mit Betriebsstoffen beachten Ä Kapitel 3.4 „Umgang mit Betriebsstoffen“ auf Seite 23. Schutzausrüstung: Arbeitsschutzkleidung Sicherheitsschuhe Schutzhandschuhe Schutzbrille Batterien ausbauen. Kraftstofftank entleeren. Motoröl von Motor und Erregerwellengehäuse ablassen. Hydrauliköl ablassen. BPR 70/70 D...
Seite 116
Spezialwerkzeugeliste Sirometer Messgerät für Drehzahl und Frequenz BOMAG 059 710 02 Bild BPR 70/70 D...
Seite 118
