V-ZUG 287 Installationsanleitung Seite 3

Installationsanlietung
Waschautomat
Mehrfamilienhaus

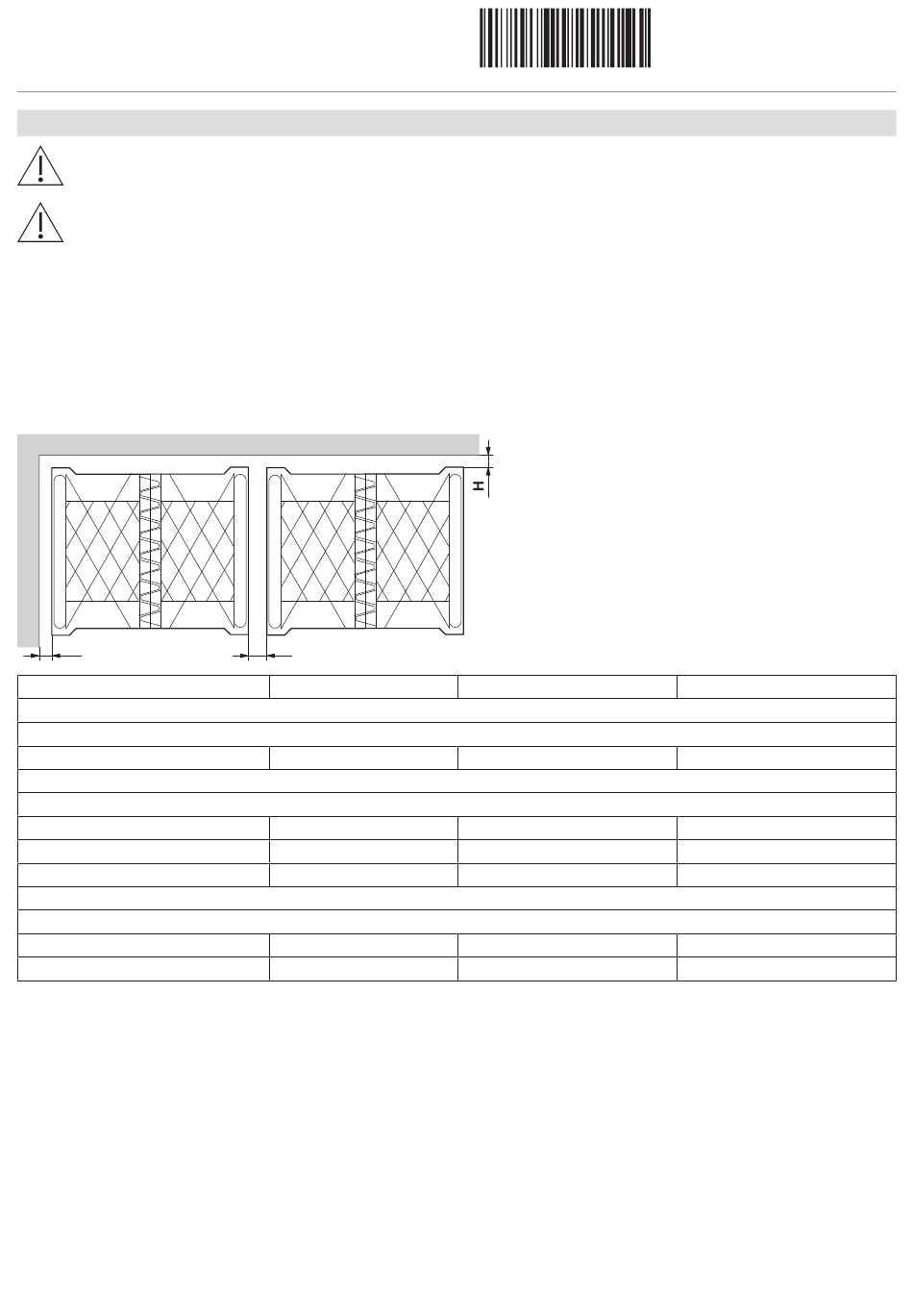

3. Installationsplatte platzieren
Es ist auf die Platzierung in geschlossenen Nischen oder Schränken mit Tür zu verzichten.
Eine unzureichende Belüftung des Waschautomats führt zu Bakterien-/Keim- und Geruchsbildung.
Verwenden Sie die Installationsplatten zur Installation des Gerätes. Sie fixieren das Gerät an seinem Standort. Die
minimalen Wandabstände sowie die Abstände zu nebenstehenden Geräten müssen eingehalten werden (siehe Tabel-
le).
▸
Gerät seitlich anheben und erste Installationsplatte wegziehen.
▸
Gerät auf der anderen Seite anheben und zweite Installationsplatte wegziehen.
▸
Beide Installationsplatten zusammenstecken und an gewünschter Stelle platzieren.
▸
Installationsplatten am Aufstellort mit 4 Schrauben befestigen. Bei glatten und sauberen Böden Installationsplatten aufkleben (dop-
pelseitiger Kleber beiliegend).
▸
Einschiebenuten der Installationsplatten mit Wasser befeuchten. Gerät auf die Installationsplatten stellen und bis zum Anschlag
schieben.
G
Abstände
Waschautomat als Einzelgerät platzieren
Waschautomat und Wäschetrockner nebeneinander platziert
Kondensatortrockner
Ablufttrockner
Wärmepumpentrockner
Wasch-Trocken-Säule
Kondensatortrockner
Ablufttrockner
J
G
10 mm
10 mm
10 mm
10 mm
600 mm
30 mm
