4.2 Sensor anschließen
4.2.1 COS22D
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das
Spezialmesskabel CYK10 oder CYK20.
GY GND
YE Com B
GN Com A
–
WH
+
BN

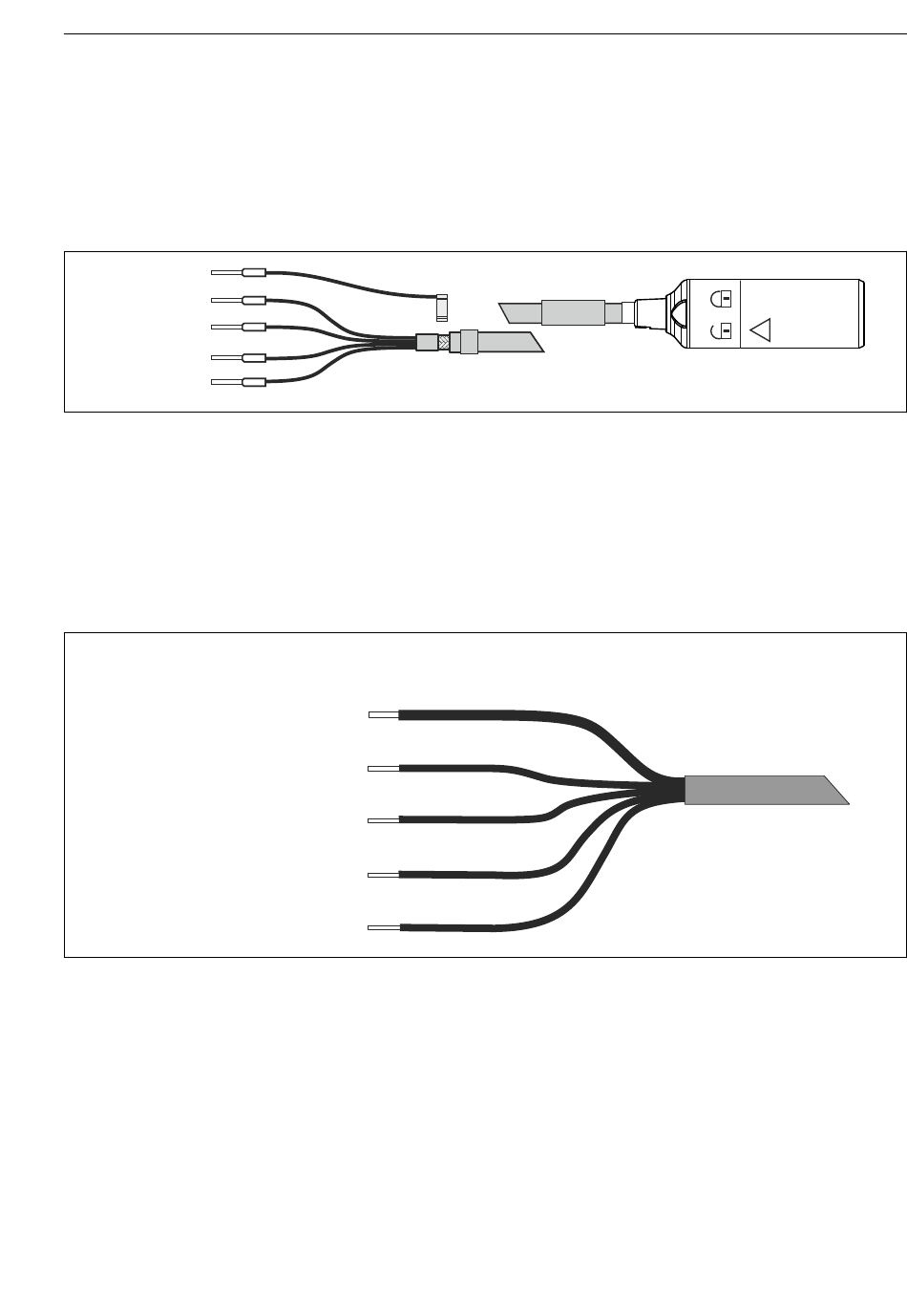

 3 Messkabel CYK10/CYK20
4.2.2 COS22
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das mehradrige
Spezialmesskabel COK21.
Belegung
Außenschirm
Aktiver Innenschirm
(NTC-Temperaturfühler)
Kathode
Anode
NTC-Temperaturfühler
 4 Messkabel COK21
Die Polarisationsspannung muss am Messumformer wie folgt eingestellt werden:
Standardmessbereich: -650mV
Spurenmessbereich: -550mV
Die Spannung liegt an zwischen der Arbeitselektrode (Kathode) und der Referenzelektrode
(Anode).
E N / Y G
Klemme
GN / YE
S
YE
12
PK
90
BN
91
BU
11
Elektrischer Anschluss
A0024019
A0005583-DE
