2.2.2 Einbaubedingungen für Füllstandmessungen
Bedingungen
• Für Füllstandmessungen wird der Gammapilot M vertikal montiert, falls möglich mit dem
Detektorkopf nach unten.
• Bei Kaskadierung mehrerer Gammapilot M sollten die einzelnen Messbereiche direkt anein-
ander anschließen.
HINWEIS
Der Gammapilot M ist mit einer zusätzlichen Abstützung zu versehen, um eine Beschädi-
gung durch herunterfallen oder der Anschlussleitung zu vermeiden.

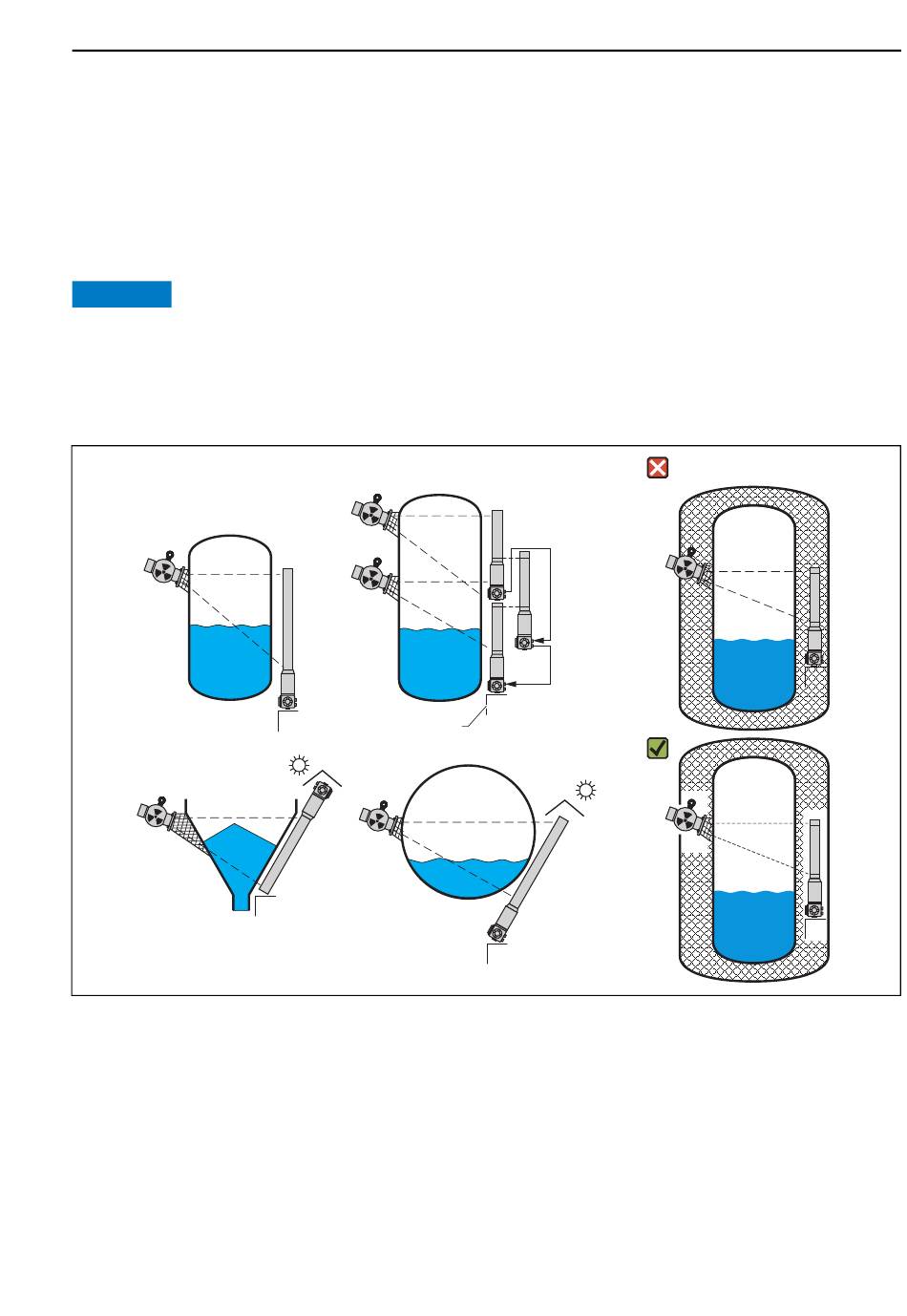

Beispiele
A
D
A Senkrecht stehender Zylinder; der Gammapilot M ist senkrecht montiert, mit dem Detektorkopf nach unten;
der Gammastrahl ist auf den Messbereich ausgerichtet.
B Kaskadierung mehrerer Gammapilot M; die Messbereiche schließen direkt aneinander an
C Falsch: Gammapilot M innerhalb der Tankisolation montiert
D Konischer Behälterauslauf (hier mit Sonnenschutzhaube)
E Liegender Zylinder (hier mit Sonnenschutzhaube)
F Richtig: Tankisolation für Gammapilot M entfernt
1 Abstützung
Endress+Hauser
B
1
E
C
F
Montage
A0018074
