Gammapilot M FMG60 PROFIBUS PA
4.2

Anzeige- und Bedienelemente

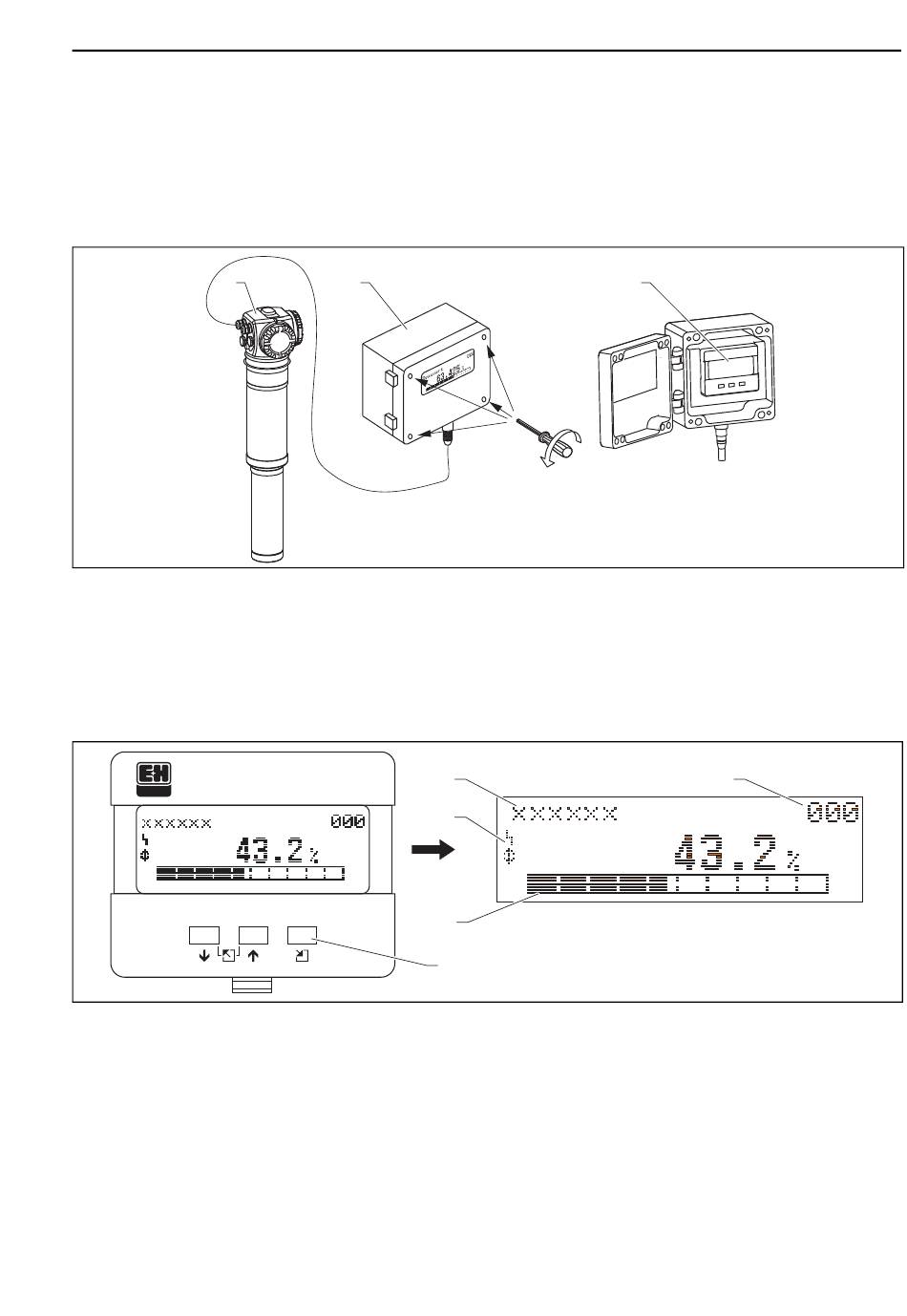

Das LCD-Modul VU331 zur Anzeige und Bedienung befindet sich innerhalb der abgesetzten
Anzeige- und Bedieneinheit FHX40. Der Messwert kann durch das Sichtglas des FHX40 ausge-
lesen werden. Zur Bedienung muss das FHX40 geöffnet werden. Lösen Sie dazu alle vier Schrau-
ben des Deckels.
1
1 Gammapilot M
2 FHX40
3 Bedienmodul VU331
4.2.1 LCD-Modul VU331
ENDRESS + HAUSER
–
1 Bedientasten
2 Bargraph
3 Symbole
Endress+Hauser
2
+
E
4
3
2
1
4 Funktionsname
5 Parameter-Identifikationsnummer
3
5
Bedienung
A0018096
A0018097
23
