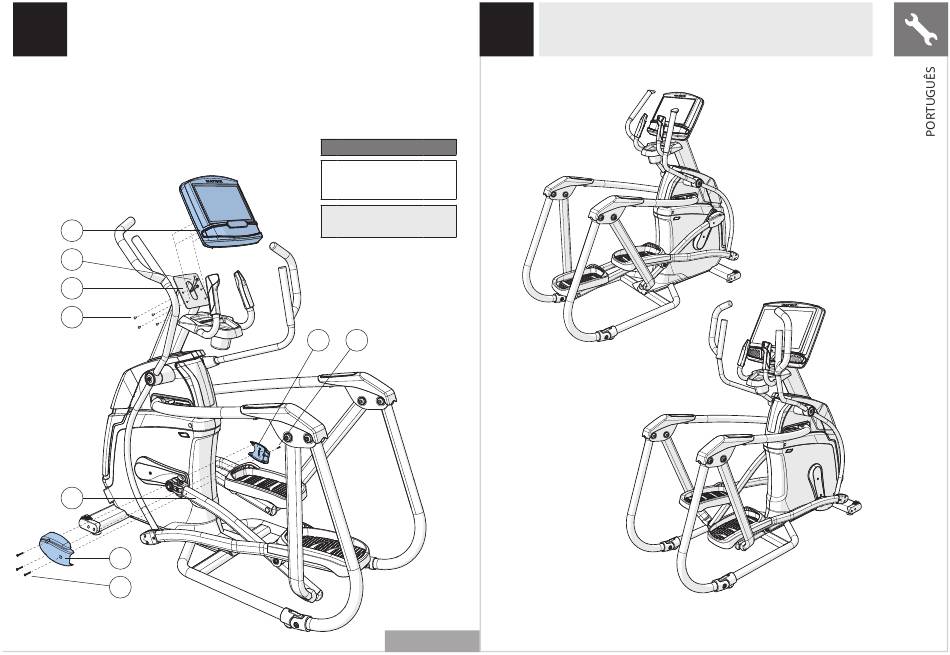

A Abra a PEÇA PARA EXECUTAR A ETAPA 6.
6
B Conecte o REVESTIMENTO DO BRAÇO DO PEDAL (18) ao BRAÇO
DO PEDAL ESQUERDO (5) usando 4 PARAFUSOS (Q).
C Conecte os CABOS (7) ao CONSOLE (20) e dobre o excesso
de cabo cuidadosamente no MASTRO DO CONSOLE (21).
D Conecte o CONSOLE (20) ao MASTRO DO
CONSOLE (21) usando 4 PARAFUSOS (R).
20
7
21
R
5
18
Q
Peça - execução da etapa 6.
Descrição Qtd.
Q Parafuso 4
R Parafuso 4
Observação: Tome cuidado para
não apertar os fios enquanto
estiver montando o console.
18 Q
A50 EXIBIDO
7
A30 / A50 ESTRUTURA MONTADA!
