Matrix A30 Bedienungsanleitung Seite 7

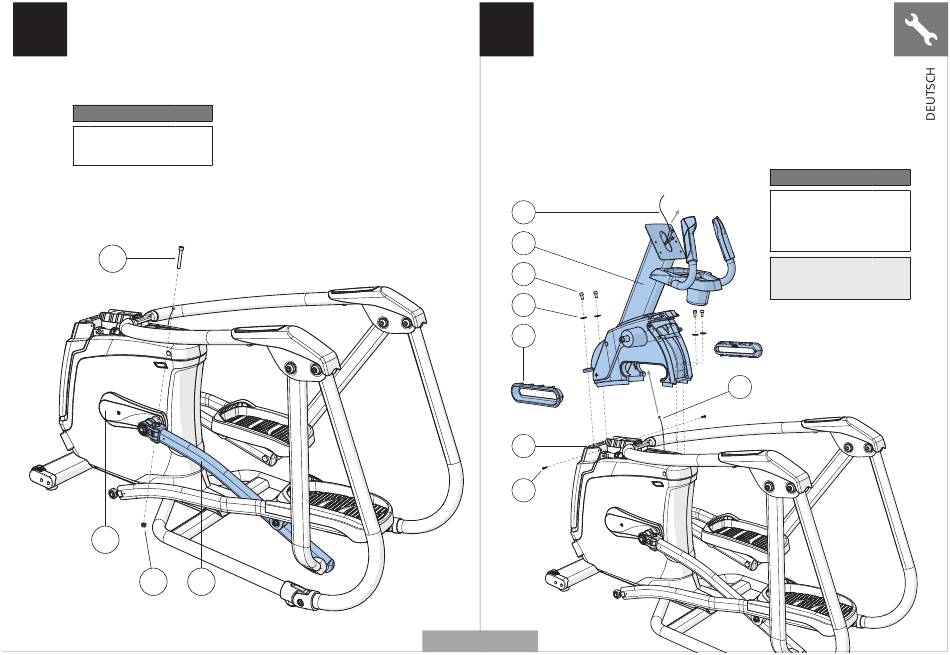

A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 2.
2
B Schieben Sie den LINKEN PEDALARM (5) auf die KURBEL (6)
und befestigen Sie ihn mit 1 SCHRAUBE (F) und 1 MUTTER (G)
und ziehen Sie sie auf ein Drehmoment von 77,4 Nm/57 lb-ft an.
Beschlagteile für Schritt 2
Beschreibung Menge
F Schraube 1
G Mutter 1
F
6
G 5
A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 3.
3
B Ziehen Sie das KABEL (7) vorsichtig mit dem
FÜHRUNGSDRAHT (9), der sich in der oberen BAUGRUPPE (8)
befindet, durch die obere BAUGRUPPE (8).
C Befestigen Sie die obere BAUGRUPPE (8) mit den 4 SCHRAUBEN (H)
und 4 FLACHEN UNTERLEGSCHEIBEN (I) am HAUPTRAHMEN (2)
und ziehen Sie sie auf ein Drehmoment von 64,5 Nm/47,6 lb-ft an.
D Setzen Sie die 2 SCHRAUBEN (J) unten in die Rückseite des
HAUPTRAHMENS (2).
E Setzen Sie die STEIGUNGSRAHMENFÜSSE (10) in den
unteren Bereich der OBEREN BAUGRUPPE (8).
9
8
H
I
10
2
J
A50 ABGEBILDET
Beschlagteile für Schritt 3
Beschreibung Menge
H Schraube 4
I Flache Unter- 4
legscheibe
J Schraube 2
Hinweis: Achten Sie darauf,
beim Befestigen der oberen
Baugruppe keine Kabel zu
beschädigen.
7
7
