A Abra a PEÇA PARA EXECUTAR A ETAPA 1.
1

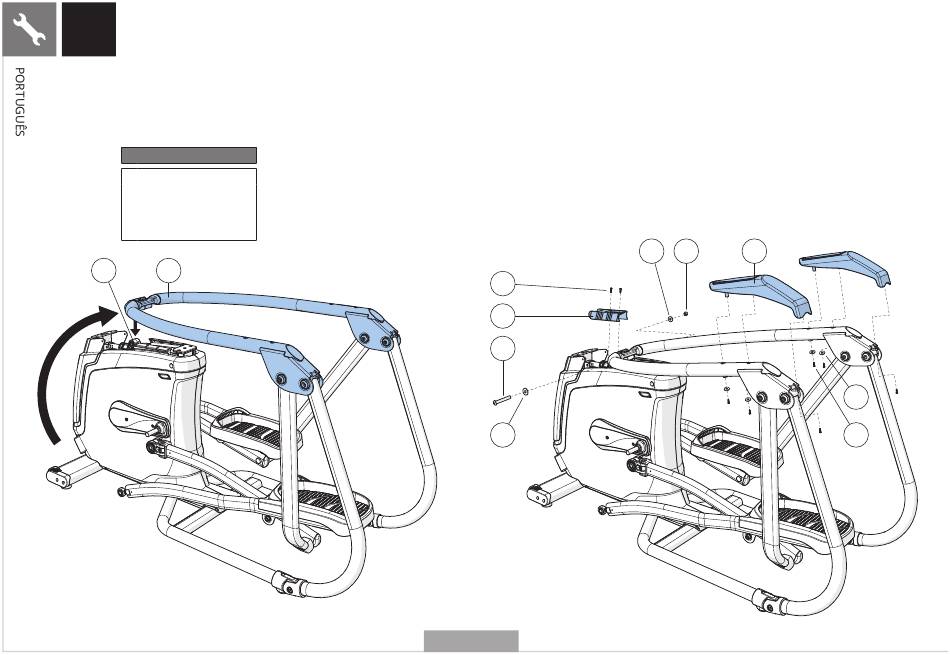

B Levante gentilmente o CORRIMÃO (1) superior e alinhe-o com a ESTRUTURA PRINCIPAL (2).
C
Remove o laço do fio da ESTRUTURA PRINCIPAL (2).
D Conecte O CORRIMÃO SUPERIOR (1) à ESTRUTURA SUPERIOR (2) usando 1 PARAFUSO (A),
2 arruelas LISAS (B), 1 PORCA (C) e aperte com um torque de 45,9 Nm / 33,9 lb-ft.
E
Conecte O SUPORTE DE TRILHO SUPERIOR (3) ao CORRIMÃO SUPERIOR (1) usando
2 PARAFUSOS (D).
F
Conecte os REVESTIMENTOS DO CORRIMÃO (4) usando 6 PARAFUSOS (D) e 4 ARRUELAS (E).
Peça - execução da etapa 1.
Descrição
A
Parafuso
B
Arruela lisa
C
Porca
D
Parafuso
E
Arruela lisa
2
1
34
Qtd.
1
2
1
8
4
D
3
A
B
A50 EXIBIDO
B
C
4
E
D
