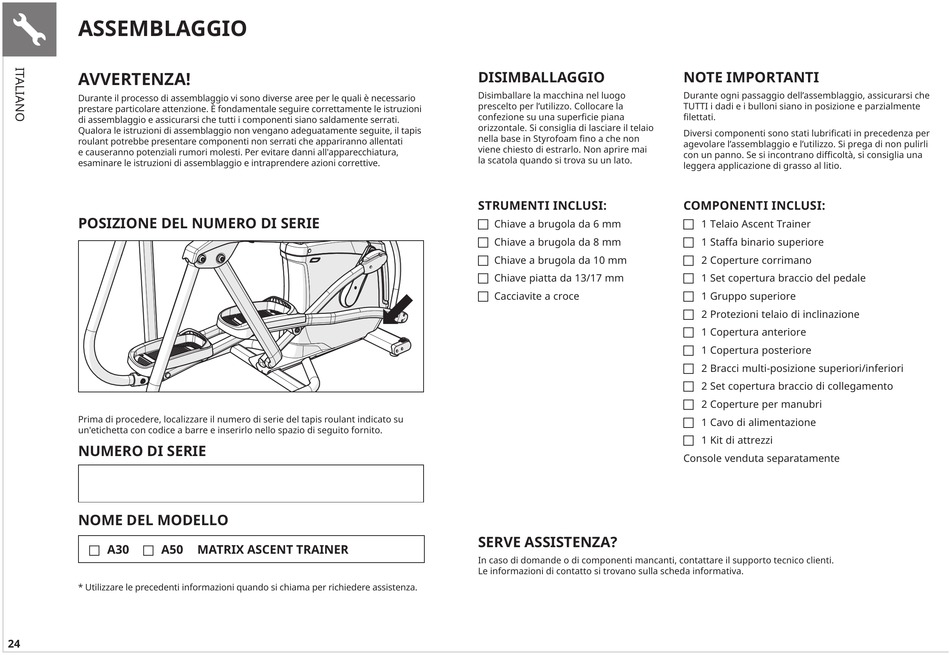

ASSEMBLAGGIO
AVVERTENZA!
Durante il processo di assemblaggio vi sono diverse aree per le quali è necessario
prestare particolare attenzione. È fondamentale seguire correttamente le istruzioni
di assemblaggio e assicurarsi che tutti i componenti siano saldamente serrati.
Qualora le istruzioni di assemblaggio non vengano adeguatamente seguite, il tapis
roulant potrebbe presentare componenti non serrati che appariranno allentati
e causeranno potenziali rumori molesti. Per evitare danni all'apparecchiatura,
esaminare le istruzioni di assemblaggio e intraprendere azioni correttive.
POSIZIONE DEL NUMERO DI SERIE
Prima di procedere, localizzare il numero di serie del tapis roulant indicato su
un'etichetta con codice a barre e inserirlo nello spazio di seguito fornito.
NUMERO DI SERIE
NOME DEL MODELLO
A30 A50
F F
* Utilizzare le precedenti informazioni quando si chiama per richiedere assistenza.
24
MATRIX ASCENT TRAINER
DISIMBALLAGGIO
Disimballare la macchina nel luogo
prescelto per l'utilizzo. Collocare la
confezione su una superficie piana
orizzontale. Si consiglia di lasciare il telaio
nella base in Styrofoam fino a che non
viene chiesto di estrarlo. Non aprire mai
la scatola quando si trova su un lato.
STRUMENTI INCLUSI:
F Chiave a brugola da 6 mm
F Chiave a brugola da 8 mm
F Chiave a brugola da 10 mm
F Chiave piatta da 13/17 mm
F Cacciavite a croce
SERVE ASSISTENZA?
In caso di domande o di componenti mancanti, contattare il supporto tecnico clienti.
Le informazioni di contatto si trovano sulla scheda informativa.

NOTE IMPORTANTI

Durante ogni passaggio dell'assemblaggio, assicurarsi che
TUTTI i dadi e i bulloni siano in posizione e parzialmente
filettati.
Diversi componenti sono stati lubrificati in precedenza per
agevolare l'assemblaggio e l'utilizzo. Si prega di non pulirli
con un panno. Se si incontrano difficoltà, si consiglia una
leggera applicazione di grasso al litio.
COMPONENTI INCLUSI:
F 1 Telaio Ascent Trainer
F 1 Staffa binario superiore
F 2 Coperture corrimano
F 1 Set copertura braccio del pedale
F 1 Gruppo superiore
F 2 Protezioni telaio di inclinazione
F 1 Copertura anteriore
F 1 Copertura posteriore
F 2 Bracci multi-posizione superiori/inferiori
F 2 Set copertura braccio di collegamento
F 2 Coperture per manubri
F 1 Cavo di alimentazione
F 1 Kit di attrezzi
Console venduta separatamente
