Matrix A30 Bedienungsanleitung Seite 23

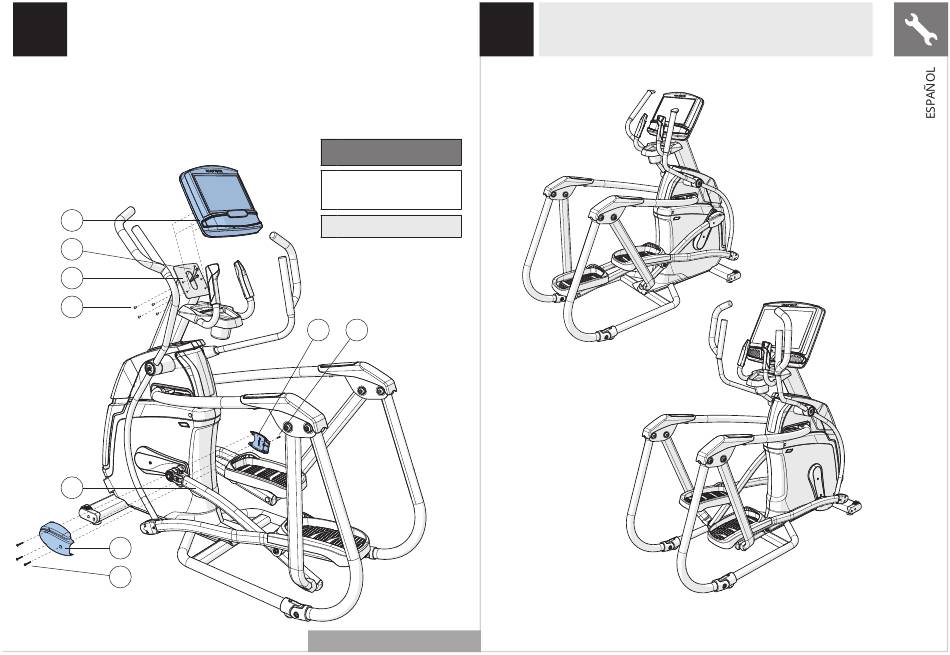

A Abra los COMPONENTES NECESARIOS PARA EL PASO 6.
6
B Monte las CUBIERTAS DE LOS BRAZOS DE LOS PEDALES (18) al
BRAZO DEL PEDAL IZQUIERDO (5) utilizando 4 TORNNILLOS (Q).
C Conecte los CABLES (7) a la CONSOLA (20) e introduzca presionando
suavemente el exceso de cable dentro del MÁSTIL DE LA CONSOLA (21).
D Instale la CONSOLA (20) acoplándola al MÁSTIL DE LA CONSOLA (21)
con 4 PERNOS (R).
20
7
21
R
5
18
Q
Componentes necesarios para
el paso 6
Descripción Cantidad
Q Tornillo 4
R Perno 4
Nota: Tenga cuidado de no pillar
ningún cable al instalar la consola.
18 Q
FIGURA DEL MODELO A50
7
¡HA COMPLETADO EL MONTAJE DEL A30 / A50!
