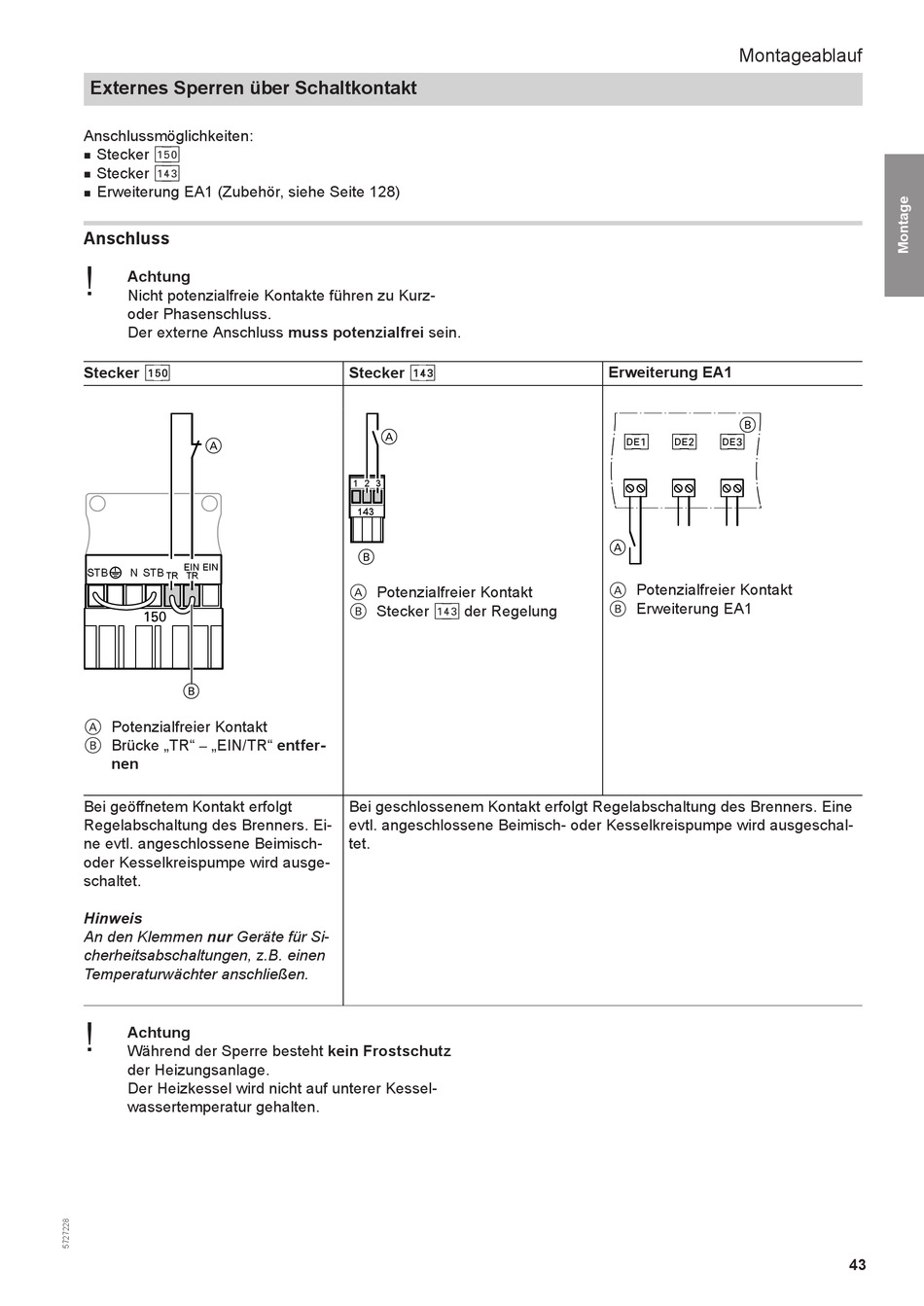

Externes Sperren über Schaltkontakt
Anschlussmöglichkeiten:
Stecker aBÖ
■
Stecker
aVD
■
Erweiterung EA1 (Zubehör, siehe Seite 128)
■

Anschluss

!
Achtung
Nicht potenzialfreie Kontakte führen zu Kurz-
oder Phasenschluss.
Der externe Anschluss muss potenzialfrei sein.
Stecker
aBÖ
A
EIN EIN
STB N STB
TR TR
B
Potenzialfreier Kontakt
A
Brücke „TR" „EIN/TR" entfer-
B
–
nen
Bei geöffnetem Kontakt erfolgt
Regelabschaltung des Brenners. Ei-
ne evtl. angeschlossene Beimisch-
oder Kesselkreispumpe wird ausge-
schaltet.
Hinweis
An den Klemmen nur Geräte für Si-
cherheitsabschaltungen, z.B. einen
Temperaturwächter anschließen.
!
Achtung
Während der Sperre besteht kein Frostschutz
der Heizungsanlage.
Der Heizkessel wird nicht auf unterer Kessel-
wassertemperatur gehalten.
Stecker
aVD
A
1 2 3
143
B
Potenzialfreier Kontakt
A
Stecker der Regelung
B aVD
Bei geschlossenem Kontakt erfolgt Regelabschaltung des Brenners. Eine
evtl. angeschlossene Beimisch- oder Kesselkreispumpe wird ausgeschal-
tet.
Montageablauf
Erweiterung EA1
B
[{A [{S [{D
DE DE DE
A
A Potenzialfreier Kontakt
Erweiterung EA1
B
43
