Einzelteilliste Typ Gw2B; Bestellung Von Einzelteilen - Viessmann Vitotronic 200 GW1B Montage- Und Serviceanleitung

Einzelteillisten
Einzelteilliste Typ GW1B
0080
0081
0023
0037
0015
0014
0056
0040
0054
0039
0011
0038
0024
0004
0025 0006
0058
0074
0057

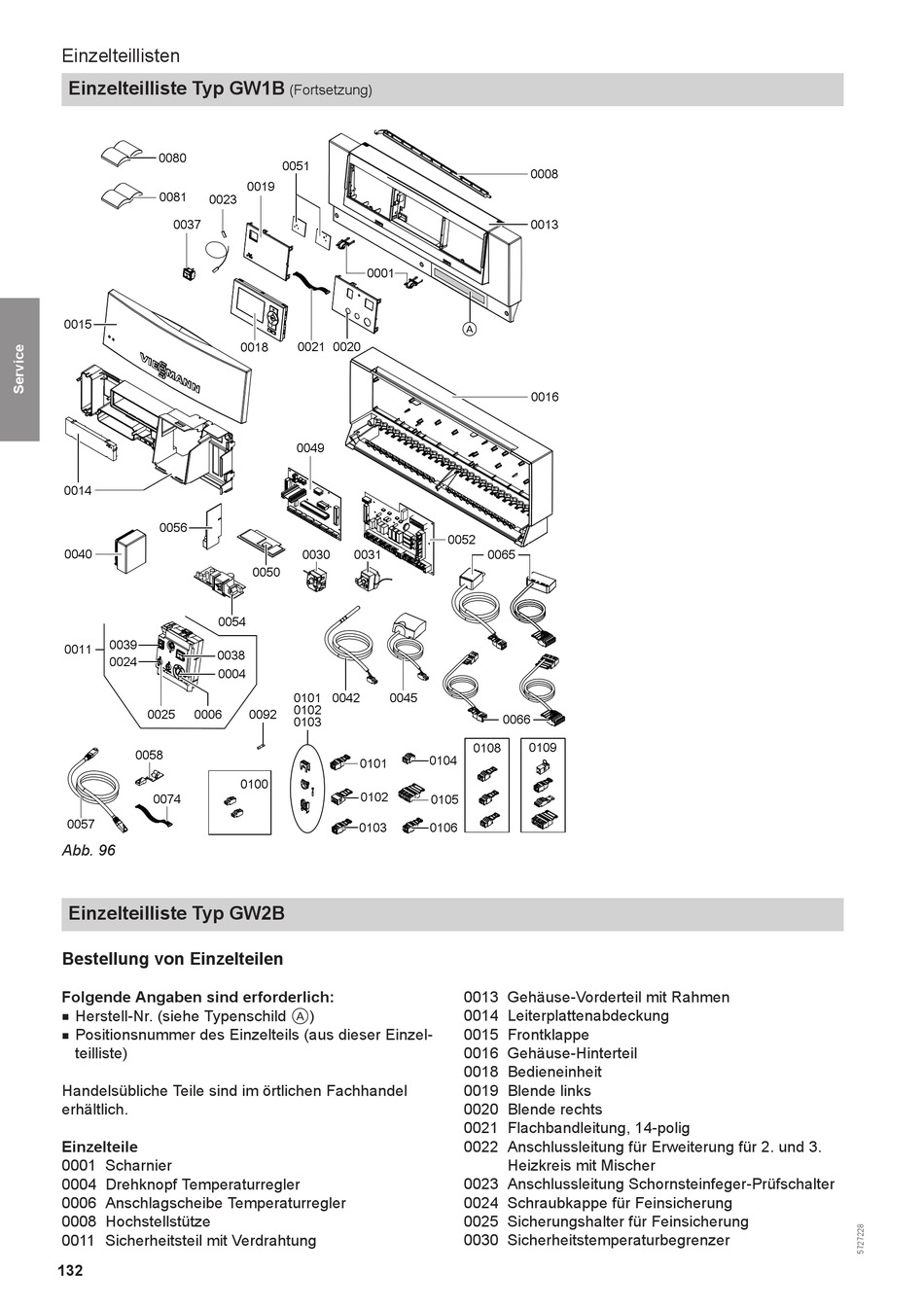

Abb. 96

Einzelteilliste Typ GW2B

Bestellung von Einzelteilen

Folgende Angaben sind erforderlich:
Herstell-Nr. (siehe Typenschild
■
Positionsnummer des Einzelteils (aus dieser Einzel-
■
teilliste)
Handelsübliche Teile sind im örtlichen Fachhandel
erhältlich.
Einzelteile
0001 Scharnier
0004 Drehknopf Temperaturregler
0006 Anschlagscheibe Temperaturregler
0008 Hochstellstütze
0011 Sicherheitsteil mit Verdrahtung
132
(Fortsetzung)
0051
0019
0001
0018 0021 0020
0049
0030 0031
0050
0101 0042 0045
0102
0092
0103
0101
0100
0102
0103
)
A
0008
0013
A
0016
0052
0065
0066
0109
0108
0104
0105
0106
0013 Gehäuse-Vorderteil mit Rahmen
0014 Leiterplattenabdeckung
0015 Frontklappe
0016 Gehäuse-Hinterteil
0018 Bedieneinheit
0019 Blende links
0020 Blende rechts
0021 Flachbandleitung, 14-polig
0022 Anschlussleitung für Erweiterung für 2. und 3.
Heizkreis mit Mischer
0023 Anschlussleitung Schornsteinfeger-Prüfschalter
0024 Schraubkappe für Feinsicherung
0025 Sicherungshalter für Feinsicherung
0030 Sicherheitstemperaturbegrenzer
