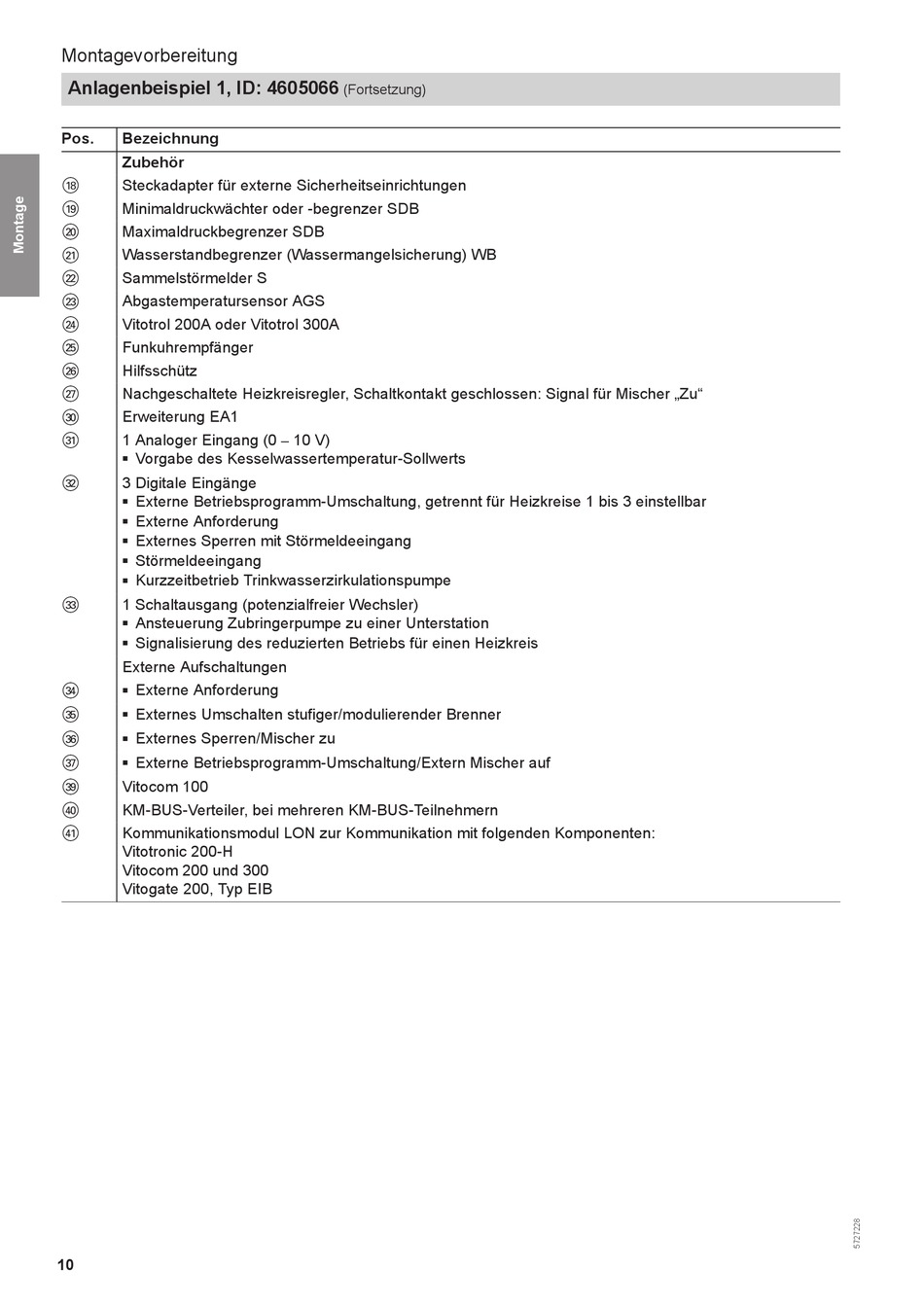

Viessmann Vitotronic 200 GW1B Montage- Und Serviceanleitung Seite 10

Montagevorbereitung
Anlagenbeispiel 1, ID: 4605066
Pos. Bezeichnung
Zubehör
Steckadapter für externe Sicherheitseinrichtungen
qI
Minimaldruckwächter oder -begrenzer SDB
qO
Maximaldruckbegrenzer SDB
wP
Wasserstandbegrenzer (Wassermangelsicherung) WB
wQ
Sammelstörmelder S
wW
Abgastemperatursensor AGS
wE
Vitotrol 200A oder Vitotrol 300A
wR
Funkuhrempfänger
wT
Hilfsschütz
wZ
Nachgeschaltete Heizkreisregler, Schaltkontakt geschlossen: Signal für Mischer „Zu"
wU
Erweiterung EA1
eP
1 Analoger Eingang (0
eQ
Vorgabe des Kesselwassertemperatur-Sollwerts
■
3 Digitale Eingänge
eW
Externe Betriebsprogramm-Umschaltung, getrennt für Heizkreise 1 bis 3 einstellbar
■
Externe Anforderung
■
Externes Sperren mit Störmeldeeingang
■
Störmeldeeingang
■
Kurzzeitbetrieb Trinkwasserzirkulationspumpe
■
1 Schaltausgang (potenzialfreier Wechsler)
eE
Ansteuerung Zubringerpumpe zu einer Unterstation
■
Signalisierung des reduzierten Betriebs für einen Heizkreis
■
Externe Aufschaltungen
Externe Anforderung
eR
■
Externes Umschalten stufiger/modulierender Brenner
eT
■
Externes Sperren/Mischer zu
eZ
■
Externe Betriebsprogramm-Umschaltung/Extern Mischer auf
eU
■
Vitocom 100
eO
KM-BUS-Verteiler, bei mehreren KM-BUS-Teilnehmern
rP
Kommunikationsmodul LON zur Kommunikation mit folgenden Komponenten:
rQ
Vitotronic 200-H
Vitocom 200 und 300
Vitogate 200, Typ EIB
10
(Fortsetzung)
10 V)
–
