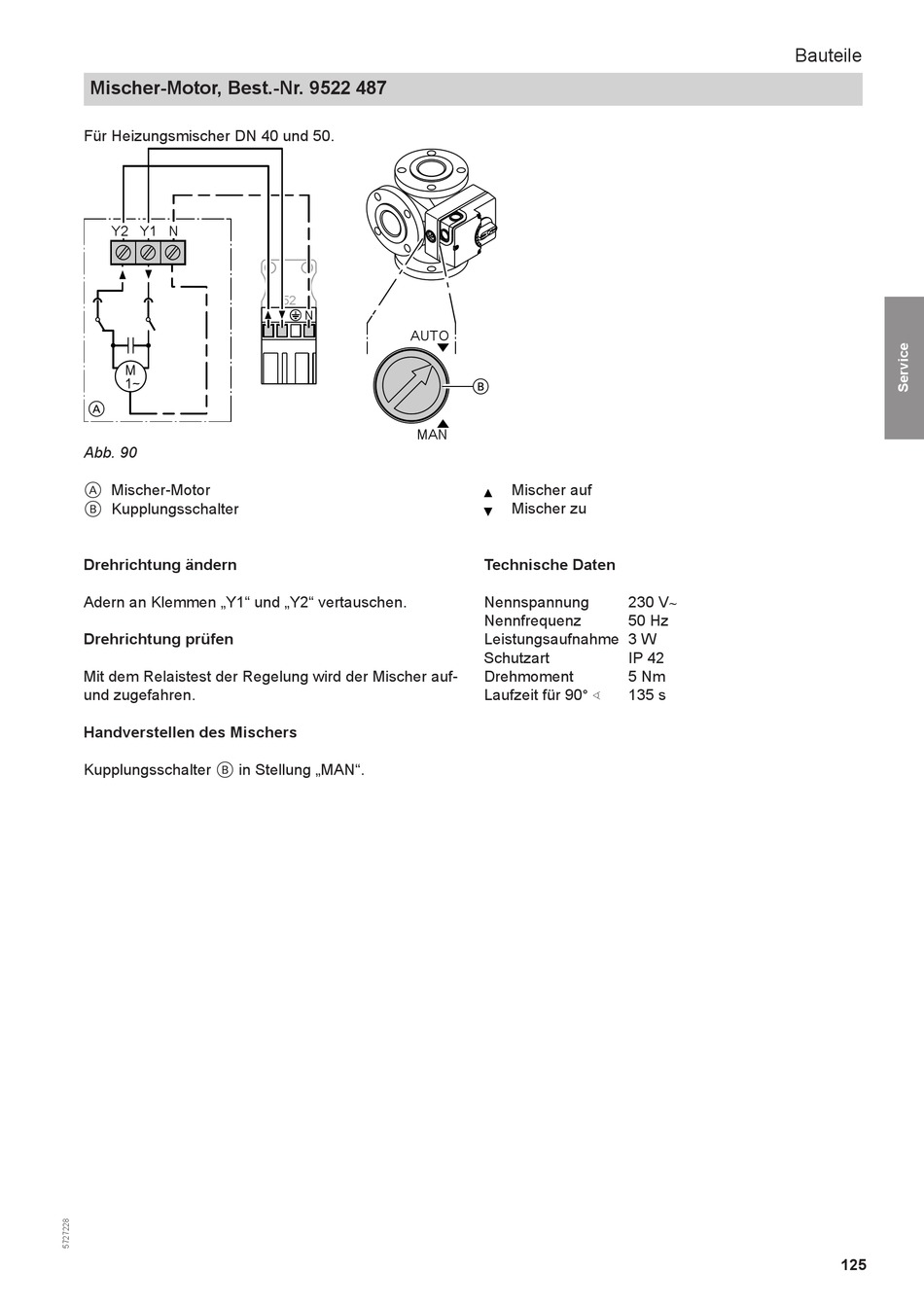

Mischer-Motor, Best.-Nr. 9522 487

Für Heizungsmischer DN 40 und 50.
Y2 Y1 N
M
1~
Abb. 90
Mischer-Motor
A
Kupplungsschalter
B
Drehrichtung ändern
Adern an Klemmen „Y1" und „Y2" vertauschen.
Drehrichtung prüfen
Mit dem Relaistest der Regelung wird der Mischer auf-
und zugefahren.
Handverstellen des Mischers
Kupplungsschalter in Stellung „MAN".
B
52
N
?
AUTO
MAN
Mischer auf
Mischer zu
Technische Daten
Nennspannung 230 V
Nennfrequenz 50 Hz
Leistungsaufnahme 3 W
Schutzart IP 42
Drehmoment 5 Nm
° ∢
Laufzeit für 90 135 s
Bauteile
∼
