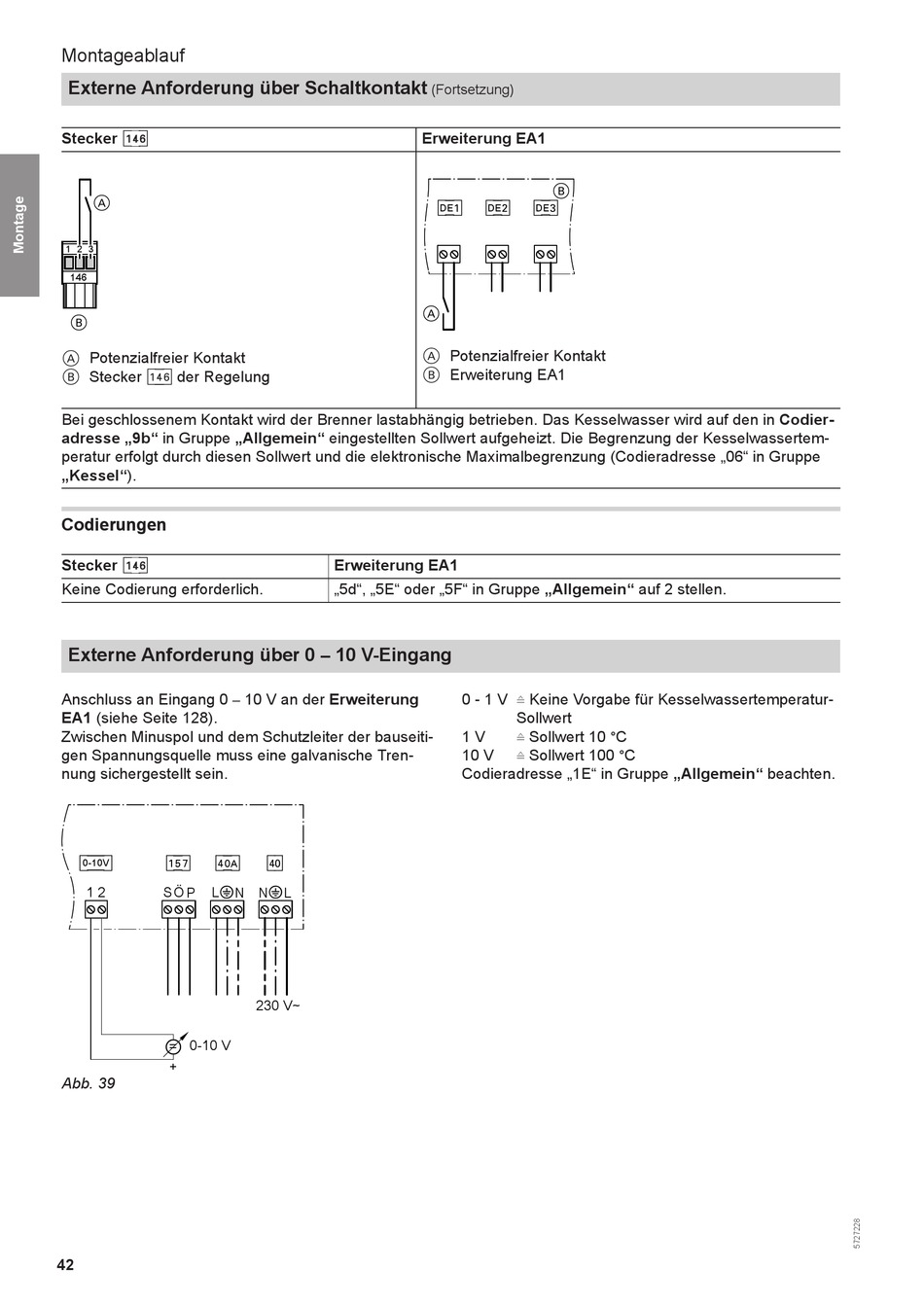

Montageablauf
Externe Anforderung über Schaltkontakt
Stecker
aVH
A
1 2 3
146
B
Potenzialfreier Kontakt
A
Stecker der Regelung
B aVH
Bei geschlossenem Kontakt wird der Brenner lastabhängig betrieben. Das Kesselwasser wird auf den in Codier-
adresse „9b" in Gruppe „Allgemein" eingestellten Sollwert aufgeheizt. Die Begrenzung der Kesselwassertem-
peratur erfolgt durch diesen Sollwert und die elektronische Maximalbegrenzung (Codieradresse „06" in Gruppe
„Kessel").

Codierungen

Stecker
aVH
Keine Codierung erforderlich.
Externe Anforderung über 0
Anschluss an Eingang 0
EA1 (siehe Seite 128).
Zwischen Minuspol und dem Schutzleiter der bauseiti-
gen Spannungsquelle muss eine galvanische Tren-
nung sichergestellt sein.
[{{] aBJ f-]
0-10V
A
1 2 S P Ö L ? N
= 0-10 V
+
Abb. 39
42
Erweiterung EA1
„5d", „5E" oder „5F" in Gruppe „Allgemein" auf 2 stellen.
10 V-Eingang
–
10 V an der Erweiterung
–
fÖ
N L
?
230 V~
(Fortsetzung)
Erweiterung EA1
B
[{A [{S [{D
DE DE DE
A
Potenzialfreier Kontakt
A
Erweiterung EA1
B
≙
0 - 1 V Keine Vorgabe für Kesselwassertemperatur-
Sollwert
≙
1 V Sollwert 10
≙
10 V Sollwert 100
Codieradresse „1E" in Gruppe „Allgemein" beachten.
C
°
