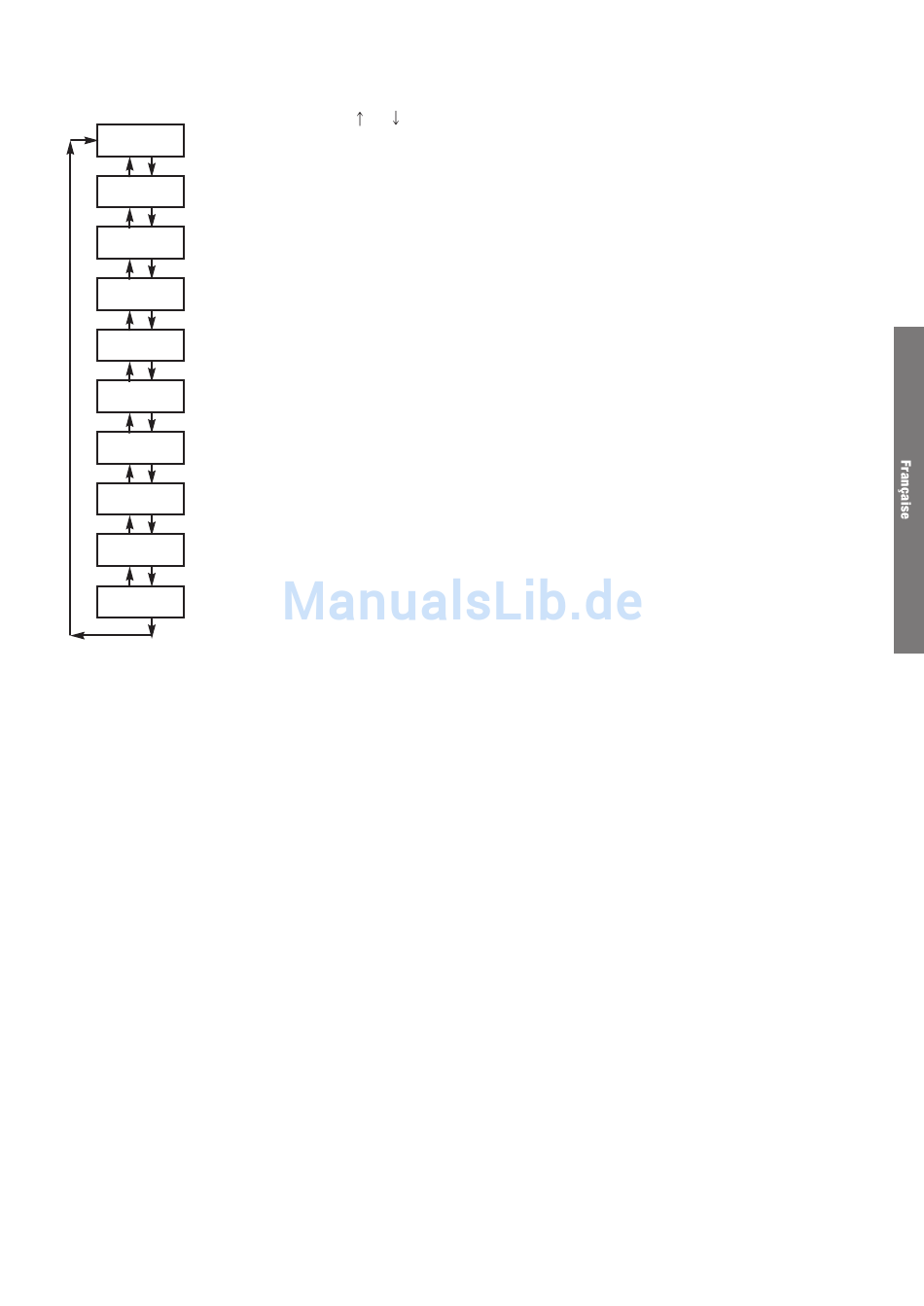

10 Affichage de tous les paramètres
En poussant sur les boutons
Alarme xx
Affichage éventuel de l'alarme
VENT TYP
xxxxxx
Affichage du type de ventilateur
CONSIGNE
xxxx m h
3
Affichage de la consigne (fonction de l'initialisation et de l'état des entrées K1/K2/K3)
ALARM Pa
VALEURS:
Valeurs d'enclenchement de l'alarme de pression (modes CA et LS)
m u: xxxx
3
Pa: xxxx
Débit d'initialisation de l'alarme de pression, seuil d'alarme à ce débit (modes CA et LS)
VALEURS
ACTU.
Signale que les valeurs actuelles seront affichées sur l'écran suivant
xxxxm h
3
xxxx Pa
Valeurs actuelles de débit et pression
K1
OUVERT
Affiche l'état de l'entrée K1: OUVERT ou FERME
K2
OUVERT
Affiche l'état de l'entrée K2: OUVERT ou FERME
K3
OUVERT
Affiche l'état de l'entrée K3: OUVERT ou FERME

11 Signalisation de la marche ventilateur

L'un des 2 relais de l'option SAT3 signale si le ventilateur est en marche (point de fonctionnement >20% de la consigne) ou à l'arrêt. Ceci permet par
exemple de mettre sous tension une batterie électrique ou de démarrer un compresseur uniquement si ce contact est fermé. Il s'agit d'une sécurité
accrue par rapport à l'exploitation de l'instruction de démarrage puisque vous avez la certitude que le ventilateur tourne (principe de la boucle fermée).
Schéma de raccordement: voir annexe §6.2.

12 Alarmes

Le boîtier de contrôle CB1 TAC3 FULL comprend 6 types d'alarme:
- une alarme sur la variation de pression (valable uniquement pour les modes CA et LS).
- une alarme d'initialisation de la pression de référence de l'alarme de pression.
- une alarme signalant une panne du ventilateur.
- une alarme signalant une erreur de donnée.
- une alarme de non respect de la consigne.
- une alarme d'initialisation de la consigne en mode CPf/CPs.
Schémas de raccordement: voir annexe §6.2.
12.1 Alarme sur la pression (uniquement pour les modes CA et LS).
Cette alarme permet de signaler à l'utilisateur une variation de pression calculée sur le ventilateur par rapport à la pression de référence initialisée. Le
seuil d'alarme est lié au débit sur base d'une courbe système.
Lors de l'enclenchement de cette alarme:
- La LED Alarm du CB s'allume
- ALARME PRESSION apparaît sur lécran
- Le relais AL ∆Pa de l'option SAT3 se ferme
- La LED au dessus du relais AL ∆Pa de l'option SAT3 s'allume
et , il est possible de visualiser l'état de tous les paramètres disponibles:
