LT

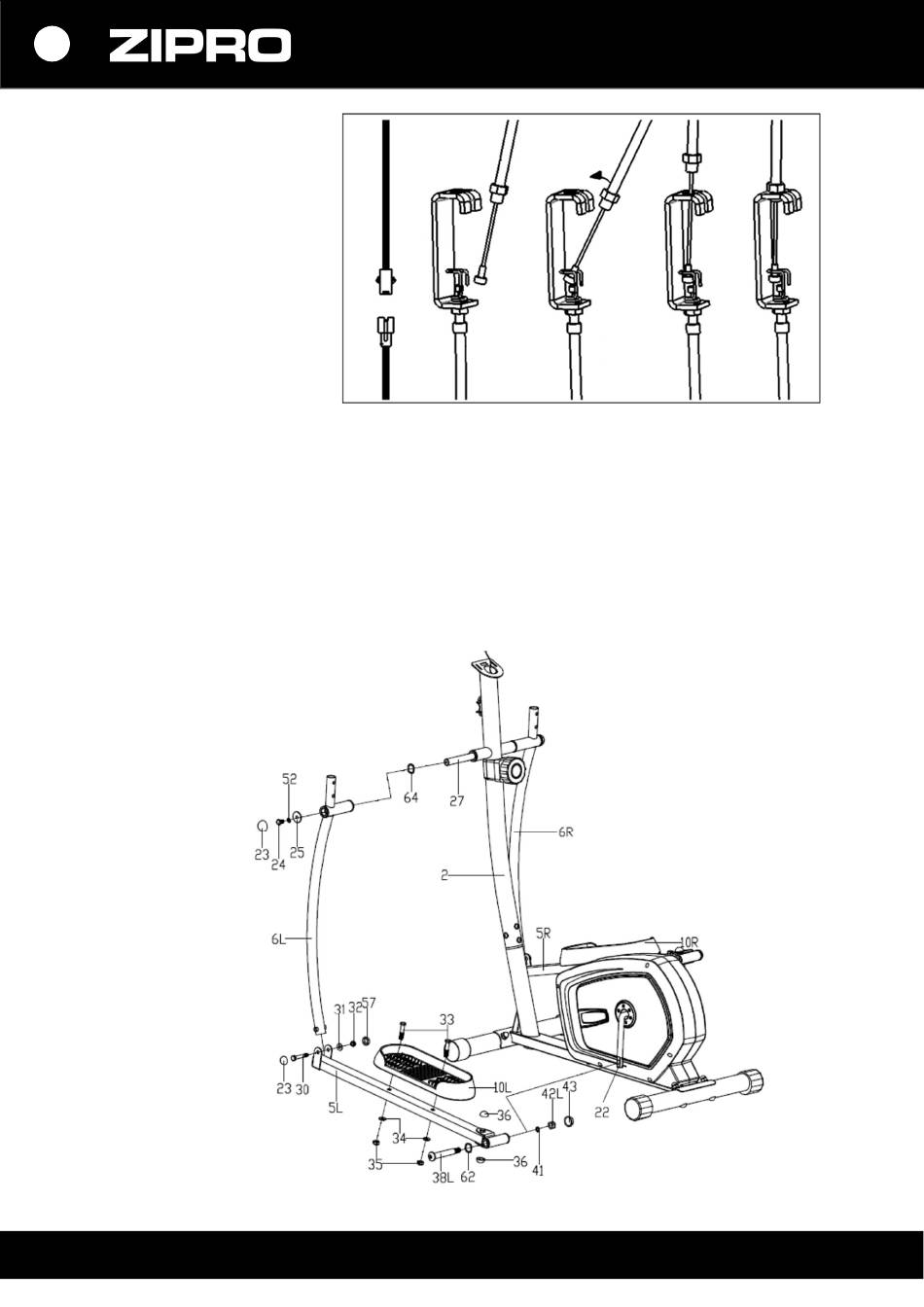

Įkiškite viršutinio
pasipriešinimo reguliavimo
laido (17) veržlę į angą,
esančią apatinio
pasipriešinimo reguliavimo
laido (19) laikiklyje. Patraukite
ir įtempkite viršutinį laidą (17)
ir perkiškite jį per apatinio
laido (19) laikiklį vertikalia
kryptimi. Laido veržlė turi būti
uždėta ant laido laikiklio taip,
kaip parodyta iliustracijoje.
Varžtais su šešiakampe galvute (16) ir poveržlėmis (52)(56) pritvirtinkite priekinę iškyšą (2) prie
pagrindinio rėmo (1).
3. Pritvirtinkite pečius ir pedalus
3a. Panaudodami varžtus su šešiakampėmis galvutėmis (24), spyruoklines poveržles (52),
tarpiklius (64), plokščias poveržles (25),(54), rankenos peties įvorės ašį (26) ir ilgąją ašį (27),
pritvirtinkite kairįjį rankenos petį (6L) prie vairo iškyšos (2).
Šio etapo metu elementų dar neprisukite iki galo.
85
17
18
20 19
