Innen
SPCN
Rack (Rückansicht)

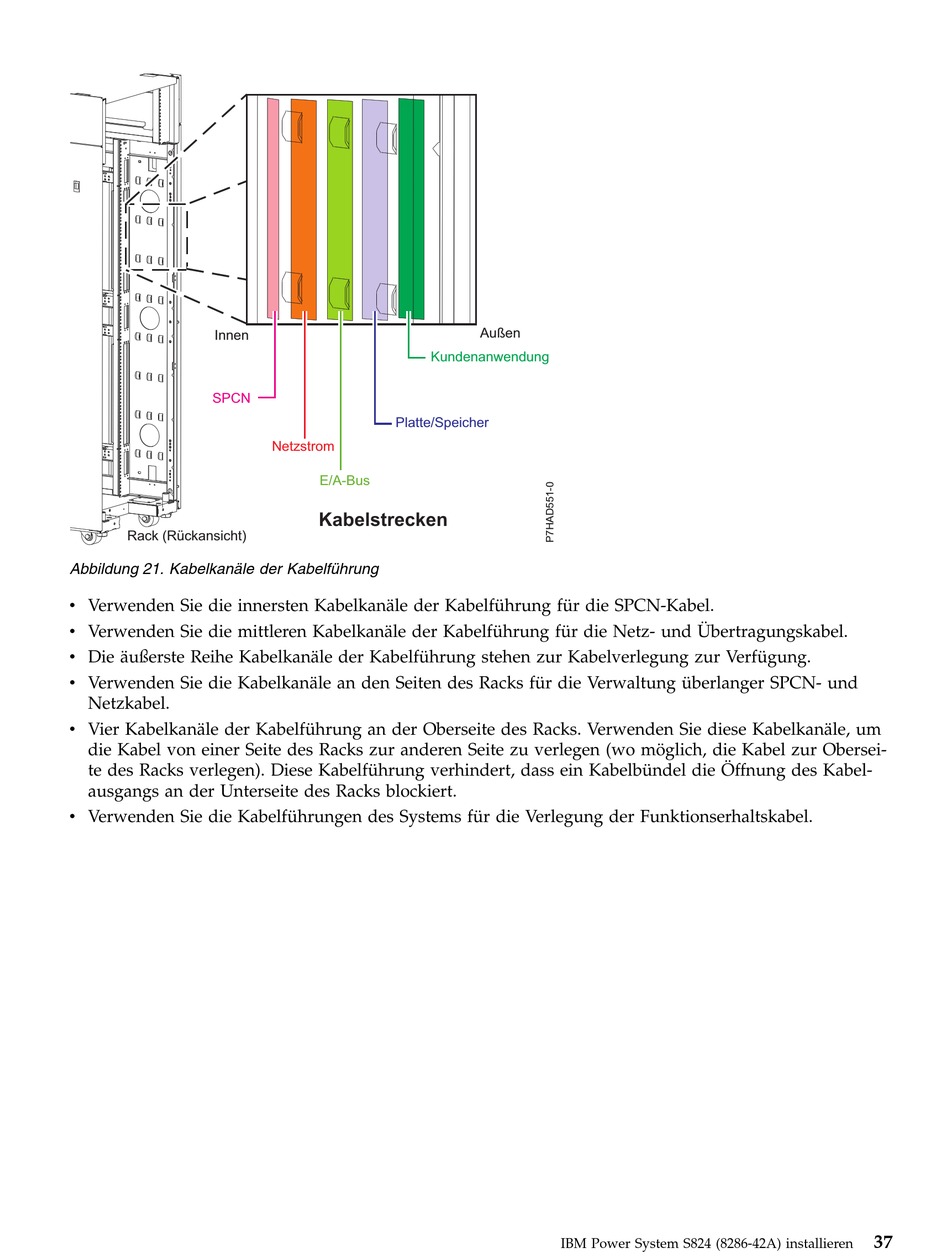

Abbildung 21. Kabelkanäle der Kabelführung
v Verwenden Sie die innersten Kabelkanäle der Kabelführung für die SPCN-Kabel.
v Verwenden Sie die mittleren Kabelkanäle der Kabelführung für die Netz- und Übertragungskabel.
v Die äußerste Reihe Kabelkanäle der Kabelführung stehen zur Kabelverlegung zur Verfügung.
v Verwenden Sie die Kabelkanäle an den Seiten des Racks für die Verwaltung überlanger SPCN- und
Netzkabel.
v Vier Kabelkanäle der Kabelführung an der Oberseite des Racks. Verwenden Sie diese Kabelkanäle, um
die Kabel von einer Seite des Racks zur anderen Seite zu verlegen (wo möglich, die Kabel zur Obersei-
te des Racks verlegen). Diese Kabelführung verhindert, dass ein Kabelbündel die Öffnung des Kabel-
ausgangs an der Unterseite des Racks blockiert.
v Verwenden Sie die Kabelführungen des Systems für die Verlegung der Funktionserhaltskabel.
Kundenanwendung
Platte/Speicher
Netzstrom
E/A-Bus
Kabelstrecken
Außen
IBM Power System S824 (8286-42A) installieren
37
