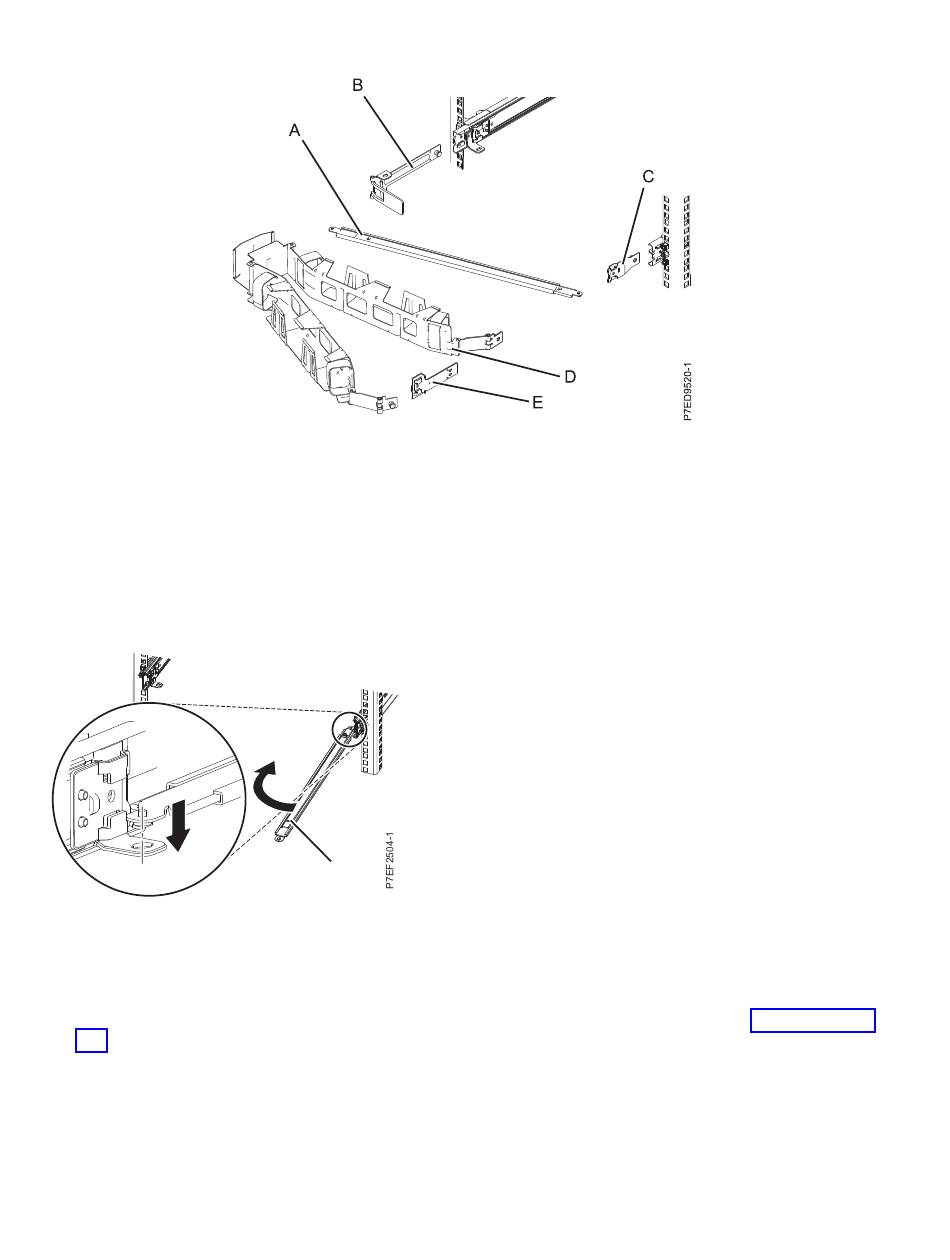

Abbildung 9. Relative Positionierung der Teile des Kabelträgers vor der Installation
2. Der Kabelträger kann auf beiden Seiten des Servers installiert werden. Bei dieser Prozedur wird die
Installation des Servers auf der rechten Seite dargestellt, während Sie vor der Rückseite des Servers
stehen. Schließen Sie das Ende des Stützarms (A) an die rechte Schiene (1) an, damit Sie das andere
Ende des Stützarms zur linken Seite des Racks schwenken können (2).
Anmerkung: Der Stützarm (A) ist mit "UP" und "DOWN" beschriftet. Stellen Sie sicher, dass die Seite
mit der Beschriftung "UP" nach oben und nach rechts zeigt.
Rackrückseite
1
Abbildung 10. Stützarm anschließen
3. Suchen Sie die Bohrung an der unteren inneren Ecke des L-förmigen Kabelträgerhaltewinkels (B). Set-
zen Sie das lose Ende des Stützelements so an, dass die Sperrzunge an der Unterseite seiner Spitze an
der Bohrung der Halterung ausgerichtet ist. Setzen Sie die Lasche in die Bohrung ein (1) und drehen
Sie die Halterung (2), um sie am Stützarm zu befestigen. Einzelheiten finden Sie unter Abb. 11 auf Sei-
te 9.
8
Power Systems: Installation von IBM Power System S824 (8286-42A)
2
A
