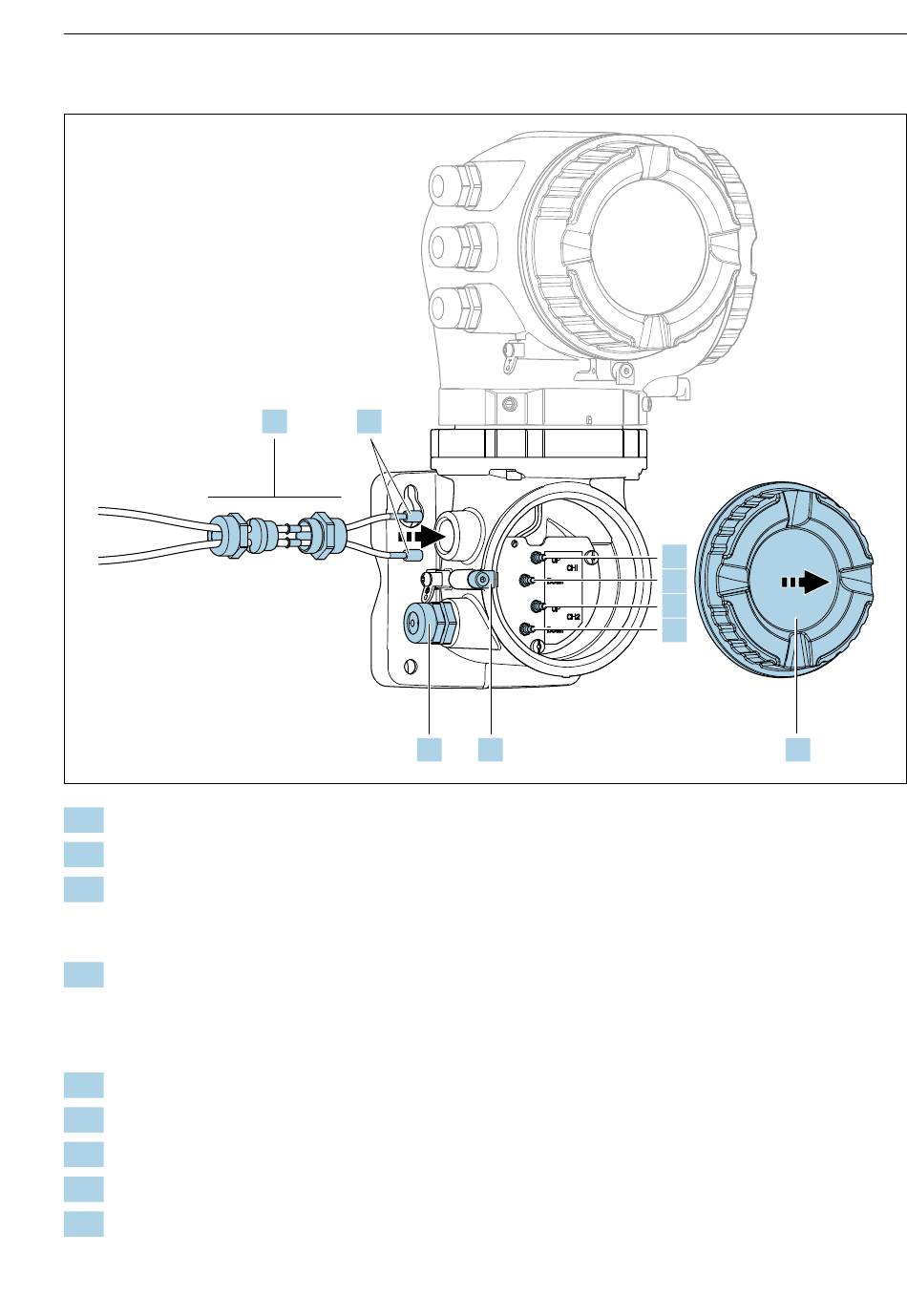

6.1 Sensorkabel am Messumformer anschließen
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Beide Sensorkabel des Kanals 1 durch gelöste obere Überwurfmutter der
Kabeleinführung führen. Um Dichtheit zu gewährleisten, Dichteinsatz an die
Sensorkabel montieren.
4. Schraubteil der Kabeleinführung in die obere Gehäuseöffnung montieren, dann beide
Sensorkabel durchführen. Anschließend Überwurfmutter mit Dichteinsatz an
Schraubteil aufsetzen und anziehen. Darauf achten, dass die Sensorkabel in den
vorgesehenen Ausschnitten im Schraubteil positioniert sind.
5. Anschluss Sensorkabel an Kanal 1 stromaufwärts (upstream).
6. Anschluss Sensorkabel an Kanal 1 stromabwärts (downstream).
7. Bei einer Zweipfadmessung: Vorgehen gemäß Schritte 3+4
8. Anschluss Sensorkabel an Kanal 2 stromaufwärts (upstream).
9. Anschluss Sensorkabel an Kanal 2 stromabwärts (downstream).
Endress+Hauser
3 4
. .
7
.
1
.
EA01370D
5.
6.
8.
9.
2
.
