Schiebestange Einstellen; Abdeckung Anbringen Und Entfernen; Sicherheitswimpel Einsetzen Und Entfernen; Deichsel Einsetzen Und Entnehmen - Inoc 37245 Montageanleitung

AT
Montage

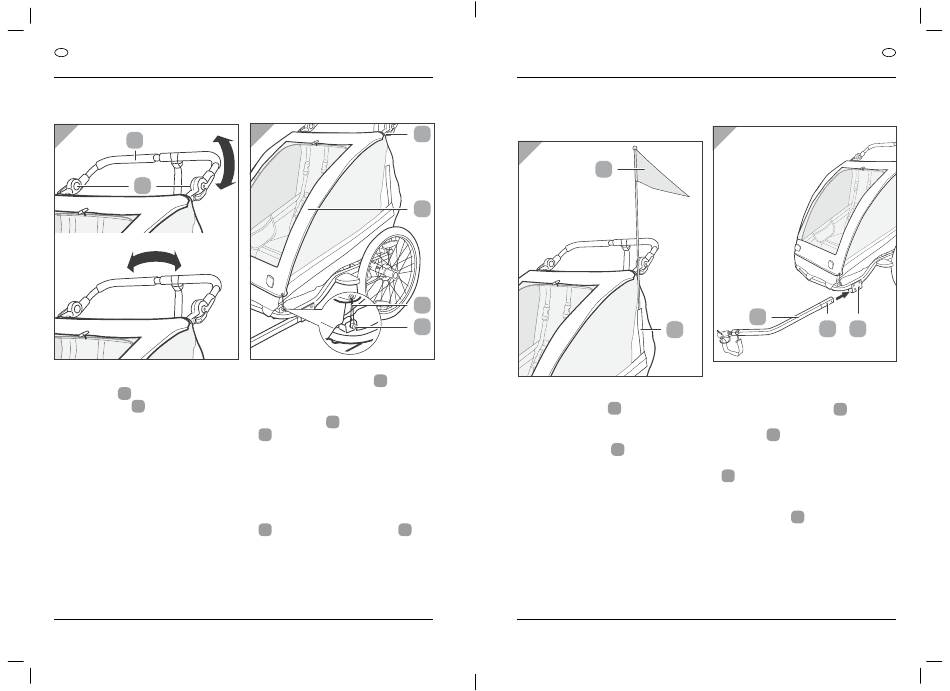

6 Schiebestange ein-
stellen
7
5
a
1. Drücken Sie beidseitig den Siche-
rungsknopf und kippen Sie die
31
8
a
Schiebestange nach oben oder
5
nach unten (siehe obere Abb.).
2. Drehen Sie die Schiebestange um 180
Grad, um eine veränderte Einstellung
der Höhe zu erreichen (siehe untere
Abb.).
13
b
c
16
7 Abdeckung anbrin-
gen und entfernen
8
a
13
b
c
1. Legen Sie die Abdeckung 13 über den
oberen Teil des Anhängers.
2. Führen Sie die Abdeckung um die Auf-
nahmedornen a der Schiebestange
5 und verschließen Sie den Klettver-
schluss auf der Rückseite.
3. Befestigen Sie die Seiten der Abdeckung
mit den Klettbändern.
4. Ziehen Sie die Abdeckung nach vorn,
bis sie den Anhänger vollständig be-
deckt und ziehen Sie den Gummiring
b über den Sicherungsnippel c .
5. Wiederholen Sie den Vorgang auf der
anderen Seite.
6. Zum Entfernen der Abdeckung gehen
Sie in umgekehrter Reihenfolge vor.
8 Sicherheitswimpel
einsetzen und entfer-
nen
9
17
33
1. Stecken Sie die beiden Teile des Si-
cherheitswimpels zusammen.
17
10
2. Schieben Sie die Stange des Sicher-
heitswimpels in den Einschub für den
Sicherheitswimpel .
33
3. Zum Entfernen des Sicherheitswim-
pels ziehen Sie ihn aus dem Einschub
heraus.
4. Ziehen Sie die Stange des Sicherheits-
wimpels auseinander.
8
35 4
33
AT
Montage
9 Deichsel einsetzen
und entnehmen
10
8
35 4
1. Heben Sie den Anhänger vorne ca. 20
cm an.
2. Nehmen Sie die Deichsel in die
8
Hand und drücken Sie den Siche-
rungsstift 35 .
3. Führen Sie die Deichsel mit gedrück-
tem Sicherungsstift in die Halterung
4 ein, bis der Sicherungsstift deutlich
hörbar einrastet.
4. Sichern Sie die Deichsel mit dem Si-
cherungssplint 34 .
5. Zum Entnehmen der Deichsel öffnen
Sie den Bügel des Sicherungssplints
und ziehen Sie den Sicherungssplint
aus der Bohrung.
6. Drücken Sie den Sicherungsstift und
ziehen Sie die Deichsel nach vorne aus
der Halterung.
17
