Montage
Montage
VORSICHT!
Verletzungsgefahr!
Unsachgemäße Montage oder Demontage des Anhängers kann zu
Verletzungen führen.
- Gehen Sie bei der Montage oder Demontage des Anhängers sorgfäl-
tig vor und halten Sie sich an die Montageanleitung.
- Halten Sie Kinder vom Ort der Montage oder Demontage des Anhän-
gers fern.
HINWEIS!
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem Anhänger kann zu Beschädigun-
gen des Anhängers oder zu Sachschäden führen.
- Gehen Sie bei der Montage des Anhängers sorgfältig vor und halten
Sie sich an die Montageanleitung.
Montieren Sie den Anhänger mithilfe der folgenden Anweisungen und grafischen
Darstellungen.
Alle Richtungsangaben in dieser Montageanleitung (z. B. links, vorn)
beruhen auf der Fahrtrichtung des Anhängers.
1 Fahrgestell und Rammschutz montieren .......................................................13
2 Räder anbringen und entfernen ....................................................................13
3 Fahrgastzelle aufbauen ................................................................................. 14
4 Sicherungssysteme öffnen und schließen .................................................... 14
5 Schiebestange anbringen und entfernen ..................................................... 15
6 Schiebestange einstellen ............................................................................... 16
7 Abdeckung anbringen und entfernen .......................................................... 16
8 Sicherheitswimpel einsetzen und entfernen. ................................................17
9 Deichsel einsetzen und entnehmen ...............................................................17
0 Beleuchtung verwenden ............................................................................... 18
11 Anhänger befestigen und entfernen .............................................................21
12 Kinderwagenräder befestigen und entfernen ............................................. 22
13 Joggerrad und Bremse montieren ................................................................. 23
12

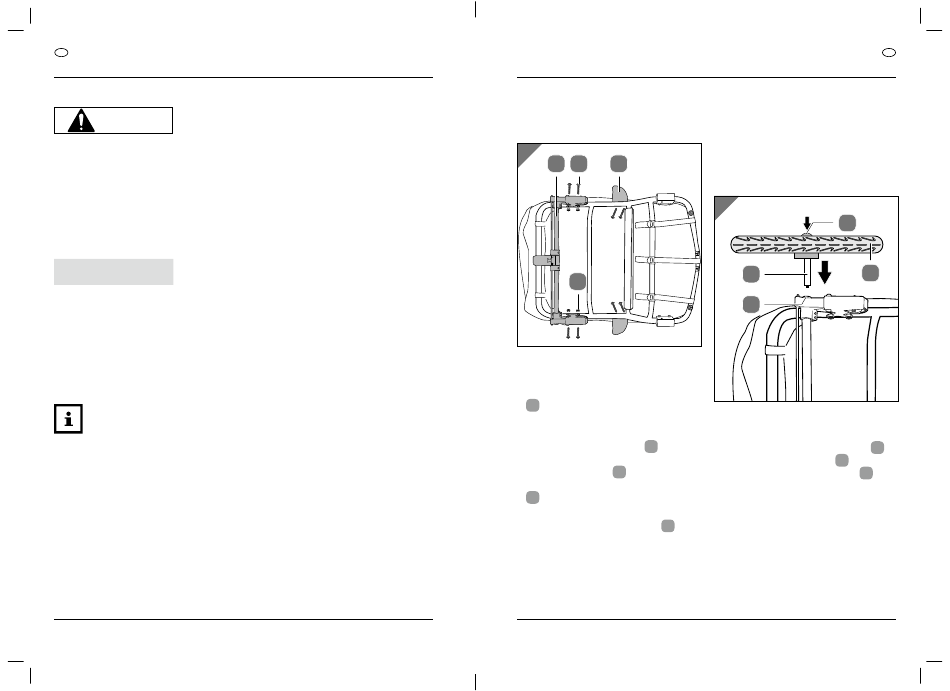

1 Fahrgestell und
Rammschutz montie-
ren
1
12 25 3
23
1. Legen Sie den Anhänger auf den Rü-
cken.
2. Setzen Sie die Feststellbremseneinheit
auf die Grundeinheit, sodass die
12
Bohrungen sich decken.
3. Stecken Sie von der Außenseite je eine
Innensechskantschraubel durch
25
eine Bohrung, halten Sie sie mit dem
Montagewerkzeug 24 und sichern Sie
sie von der Innenseite mit einer Mutter
. Drehen Sie die Mutter mit dosierter
23
Kraft fest.
4. Halten Sie einen Rammschutz 3 von
der Außenseite an die Grundeinheit,
achten Sie auf die Ausrichtung und die
Deckung der Bohrungen.
5. Drehen Sie zwei Innensechskant-
schrauben von der Innenseite mit dem
Montagewerkzeug in den Ramm-
AT
Montage
schutz. Drehen Sie die Innensechs-
kantschrauben mit dosierter Kraft fest.
6. Wiederholen Sie den Vorgang für die-
andere Seite.
2 Räder anbringen und
entfernen
2
9
10
39
40
1. Legen Sie den Anhänger auf eine
Seite.
3
2. Drücken Sie die Radverriegelung 9 ,
stecken Sie die Radachse eines
39
Rades 10 in die Achsaufnahme 40 .
3. Drücken Sie die Radachse nach unten,
prüfen Sie, ob das Rad verriegelt ist.
4. Drehen Sie den Anhänger auf die an-
dere Seite und bringen Sie das zweite
Rad an.
5. Zum Entfernen eines Rades drücken
Sie die Radverriegelung am Rad und
ziehen Sie das Rad aus der Achsauf-
a
nahme.
