Schritt 13.2 Bremse Montieren; Schritt 13.3 Bremse Einstellen - Inoc 37245 Montageanleitung

AT
Montage

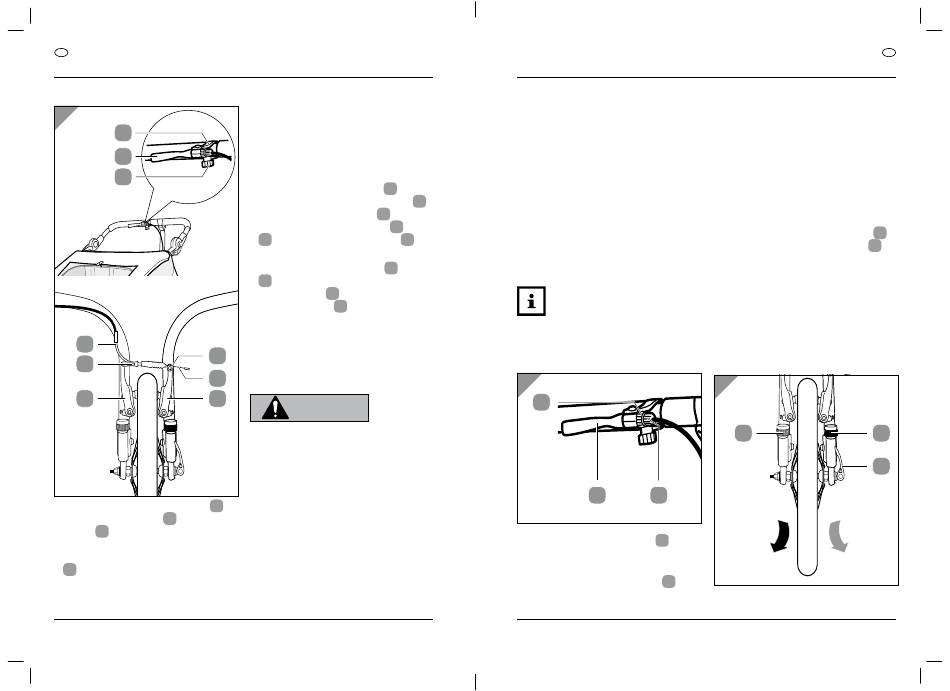

Schritt 13.2 Bremse montieren

23
19
18
c
h
d
g
b
f e
1. Drehen Sie die Feststellschraube c
aus der Klemmschelle des Brems-
19
hebels , klappen Sie die Klemm-
18
schelle auseinander und legen Sie die
Klemmschelle über die Schiebestange
.
5
• Wählen Sie eine Ausrichtung nach
rechts, wenn Sie mit der rechten
Hand bremsen möchten.
24
• Wählen Sie eine Ausrichtung nach
links, wenn Sie mit der linken Hand
bremsen möchten.
2. Drehen Sie die Feststellschraube mit
dosierter Kraft in die Klemmschelle,
bis Sie den Bremshebel nicht mehr
verdrehen können.
3. Verlegen Sie den Bremszug b über
die Querstreben der Grundeinheit
a
und über dem Fahrgestell 12 zwi-
schen die beiden Gabelrohre 29 und
hindurch bis zum Vorderrad
30 27
(siehe Kapitel „Joggerrad montieren").
4. Drücken Sie die Bremsarme e und
f zusammen und hängen Sie die
Zugzuführung in die Zugzufüh-
h
rungsaufnahme ein.
g
5. Klemmen Sie den Bremszug, unter Zuhil-
fenahme eines Innensechskantschlüs-
sels, mit der Zugklemmschraube fest.

Schritt 13.3 Bremse einstellen

WARNUNG!
Unfallgefahr!
Bremsen sind sicherheitsrelevan-
te Einrichtungen, falsch einge-
stellte Bremsen können zu einer
verminderten Bremsleistung oder
zum Ausfall der Bremsen führen.
− Prüfen Sie, ob bei voll angezo-
genem Bremshebel noch min-
destens 1 cm Abstand zwischen
Bremshebel und Schiebestange
verbleibt.
− Prüfen Sie regelmäßig die
Bremsbeläge auf Verschleiß.
− Wenn Sie eine geringe Brems-
wirkung feststellen, stellen Sie
die Bremsanlage ein.
− Prüfen Sie regelmäßig vor dem
Gebrauch die Verschraubungen
der Bremsanlage auf festen Sitz.
− Wenn Sie nicht über die nötigen
Sachkenntnisse und das benö-
tigte Werkzeug zum Einstellen
der Bremse verfügen, wenden
Sie sich an Ihren Zweiradhändler.
Wenn sich der Abstand der
Bremsklötze links und rechts zur
Felge um mehr als 1 mm unter-
scheidet, muss vor der Einstellung
des Bremsseils eine Grundeinstel-
lung der Bremsanlage erfolgen.
24
21
18 20
1. Drehen Sie die Kontermutter gegen
21
den Uhrzeigersinn eine bis zwei Um-
drehungen los.
2. Drehen Sie die Rändelschraube so
20
weit hinein oder heraus, bis der Abstand
zwischen Bremsklötzen und Felge auf
AT
Montage
beiden Seiten 1 bis 2 mm beträgt.
• Greifen Sie dabei das Bremsseil vor
der Rändelmutter und ziehen Sie
leicht daran, damit sich die Rändel-
mutter leichter drehen lässt.
3. Drehen Sie die Rändelmutter maximal
5 Umdrehungen heraus.
• Wenn Sie die Bremse so nicht einstel-
len können, lassen Sie die Bremse
von Ihrem Fachhändler einstellen.
4. Prüfen Sie, ob Sie den Bremshebel 18
nur so weit an die Schiebestange
5
heranziehen können, dass der Abstand
zwischen Bremshebel und Schiebe-
stange mindestens 1 cm beträgt.
5. Drehen Sie die Kontermutter im Uhr-
zeigersinn mit dosierter Kraft fest.
Schritt 13.4 Geradeauslauf
einstellen
25
28 26
6
Wenn der Anhänger beim Joggen nicht
25
