Montaggio
Montaggio
ATTENZIONE!

Pericolo di lesioni!

Un montaggio o smontaggio improprio del rimorchio può causare
lesioni.
- Durante il montaggio o lo smontaggio del rimorchio, procedere con
cautela e seguire le istruzioni di montaggio.
- Tenere i bambini lontani dal luogo di montaggio o smontaggio del
rimorchio.
NOTA!
Pericolo di danneggiamenti!
Un uso improprio del rimorchio può causare danni al rimorchio oppure
danni materiali.
- Durante il montaggio del rimorchio, procedere con cautela e seguire
le istruzioni di montaggio.
Montare il rimorchio seguendo le seguenti istruzioni e figure.
Tutte le indicazioni contenute nelle presenti istruzioni di montaggio (ad es.
sinistra, anteriore) si basano sulla direzione di marcia del rimorchio.
1 Montaggio del telaio e della protezione contro gli urti ................................83
2

Montaggio e smontaggio delle ruote ............................................................83

3 Montaggio del vano passeggeri ....................................................................84
4 Aprire e chiudere i sistemi di sicurezza..........................................................84
5 Montare e rimuovere la barra telescopica ....................................................85
6 Regolare la barra telescopica ........................................................................86
7 Montare e rimuovere la copertura ................................................................86
8 Inserire e rimuovere il gagliardetto di sicurezza. ......................................... 87
9 Inserire e rimuovere la barra di traino .......................................................... 87
10 Uso dell'illuminazione ....................................................................................88
11 Fissare e rimuovere il rimorchio .................................................................... 91
12 Fissare e rimuovere le ruote del passeggino ................................................ 92
13 Montare la rotella da jogging ed il freno ...................................................... 93
82

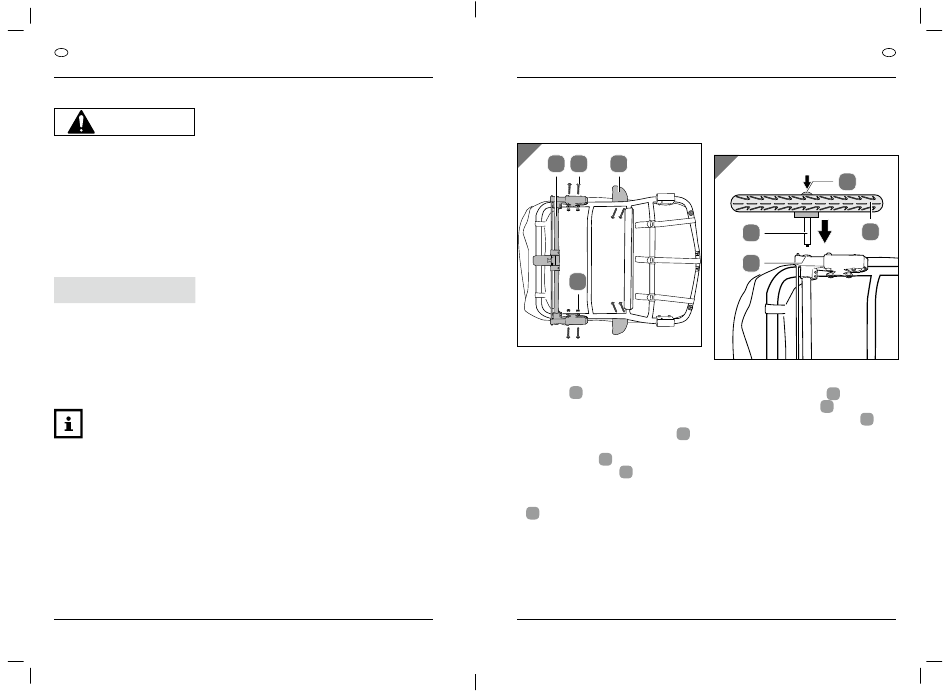

1 Montaggio del tela-
io e della protezione
contro gli urti
1
12 25 3
23
1. Posizionare il rimorchio sulla schiena.
2. Posizionare l'unità del freno di stazio-
namento
12 sull'unità di base in modo
tale che i fori si coprano.
3. Inserire dal lato esterno rispettiva-
mente una vite a testa esagonale
25
attraverso un foro, tenerla con l'utensi-
le di montaggio e bloccarla dal lato
24
interno con un dado . Stringere il
23
dado esercitando una forza dosata.
4. Tenere la protezione contro gli urti
dal lato esterno all'unità di base
3
prestando attenzione all'orientamento
e la copertura dei fori.
5. Avvitare due viti a testa esagonale
dall'interno nella protezione contro
gli urti con l'utensile di montaggio.
Stringere le viti esagonali esercitando
una forza dosata.
CH
Montaggio
6. Ripetere la procedura per l'altro lato.
2 Montaggio e smon-
taggio delle ruote
2
9
10
39
40
1. Posizionare il rimorchio su un lato.
2. Premere il blocco ruota 9 ,
3
inserire il perno ruota di una ruota
39
10 nell'alloggiamento dell'asse .
40
3. Spingere il perno ruota verso il basso,
controllare che la ruota sia bloccata.
4. Ruotare il rimorchio sull'altro lato e
fissare la seconda ruota.
5. Per rimuovere una ruota, premere il
blocco ruota sulla ruota ed estrarre la
ruota dall'alloggiamento dell'asse.
6. Procedere allo stesso modo quando si
rimuove la seconda ruota.
