AT
Montage
6. Gehen Sie ebenso beim Entfernen des
zweiten Rades vor.

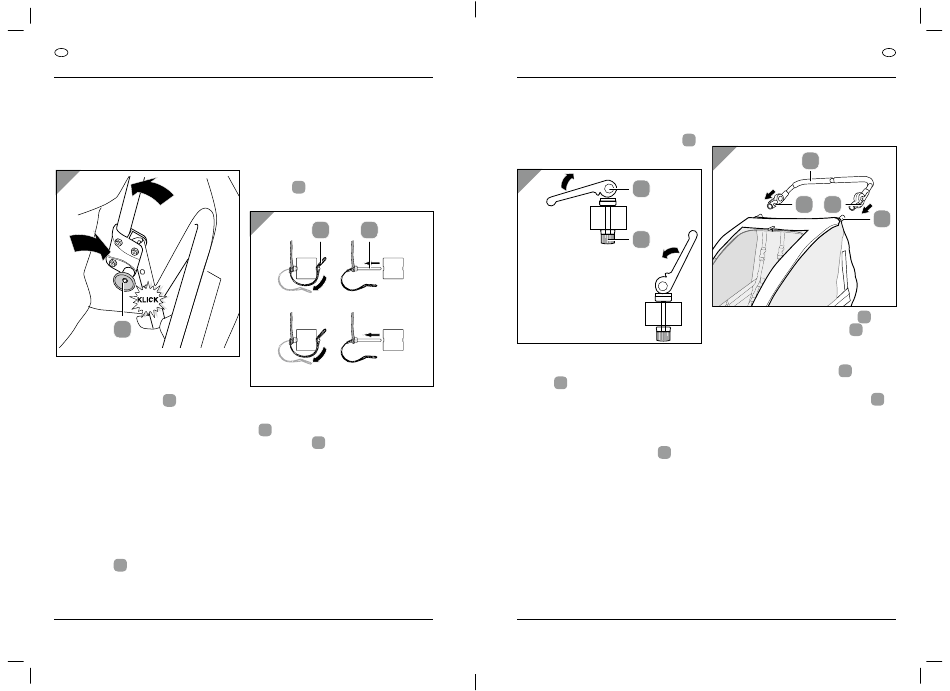

3 Fahrgastzelle auf-
bauen
3
a
1. Legen Sie die Grundeinheit (siehe
Abb. A) bestehend aus dem Boden
und der Fahrgastzelle aus.
2
2. Greifen Sie von der Rückseite in das
Innere der Fahrgastzelle.
3. Drücken Sie mit der einen Hand das
Rohr nach vorne, während Sie mit der
anderen Hand den Verriegelungsme-
chanismus zu sich heranziehen, bis die
Verriegelung deutlich hörbar einras-
tet.
4. Wiederholen Sie den Vorgang für die
andere Seite.
5. Kontrollieren Sie, dass der Verriege-
lungsknop sicher eingerastet ist.
a
14
4 Sicherungssysteme
öffnen und schließen
Schritt 4.1 Sicherungssplint
öffnen und schließen
Zur Montage und Demontage des
Anhängers müssen Sicherungssplinte
mit Büge geöffnet oder geschlossen
34
werden.
4
a b
1. Öffnen des Sicherungssplints (siehe
obere Abb.): Klappen Sie den Bügel
a nach unten. Ziehen Sie den Siche-
rungssplint b aus der Bohrung.
5
2. Schließen des Sicherungssplints a
(siehe untere Abb.): Schieben Sie den
Sicherungssplint durch die Bohrung.
Klappen Sie den Bügel nach oben
über die Spitze des Sicherungssplints. b
Kontrollieren Sie, dass der Bügel fest
auf dem Sicherungssplint sitzt.
Schritt 4.2 Schnellspanner
öffnen und schließen
Zur Montage und Demontage des An-
hängers müssen die Schnellspanner 6
geöffnet oder geschlossen werden.
5
a
b
1. Öffnen des Schnellspanners (siehe
obere Abb.): Klappen Sie den Spann-
hebel a nach oben.
2. Schließen des Schnellspanners (siehe
untere Abb.): Klappen Sie den Spann-
hebel nach unten.
3. Einstellen des Schnellspanners:
Drehen Sie die Einstellmutter im
b
Uhrzeigersinn, um die Spannkraft zu
erhöhen. Drehen Sie die Einstellmut-
ter gegen den Uhrzeigersinn, um die
Spannkraft zu verringern. Kontrollie-
ren Sie, dass der Schnellspanner fest
verschlossen ist.
AT
Montage
5 Schiebestange an-
bringen und entfer-
nen
6
5
b 6
a
1. Öffnen Sie die Schnellspanner 6 und
drehen Sie die Einstellmutte b von
den Schnellspannern ganz herunter.
2. Ziehen Sie die Schnellspanner aus den
Enden der Schiebestange 5 .
3. Schieben Sie die Enden der Schiebe-
stange über die Aufnahmedorne .
a
4. Stecken Sie die Schnellspanner durch
die Bohrungen an den Enden der
Schiebestange und drehen Sie die
Einstellmuttern wieder drauf.
5. Schließen Sie die Schnellspanner,
indem Sie sie nach hinten an die
Schiebestange klappen.
6. Zum Entfernen der Schiebestange
öffnen Sie die Schnellspanner, drehen
Sie die Einstellmuttern ganz herunter
und ziehen Sie die Schnellspanner aus
den Enden der Schiebestange.
7. Ziehen Sie die Schiebestange gleich-
mäßig nach hinten von den Aufnah-
medornen.
