Inoc 37245 Montageanleitung Seite 46

CH
Montaggio

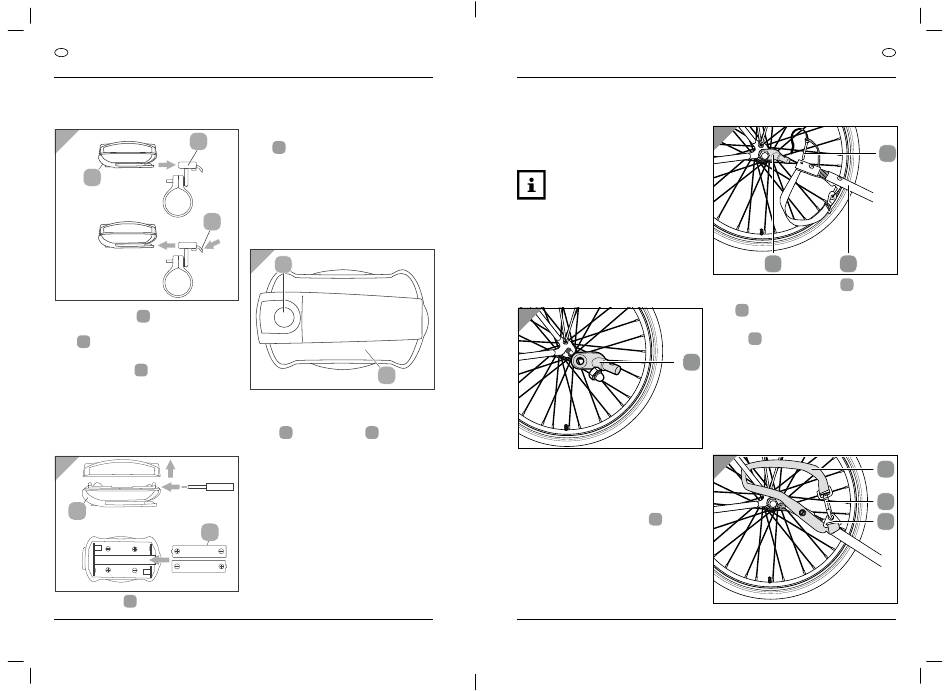

Passo 10.5 Fissare e rimuo-
vere la luce posteriore
15
d
16
e
15
d
16
1. Spingere la luce indietro sul lato
16
16
superiore del sostegno a sgancio rapi-
fino a quando scatta (vedi Fig.
do d
in alto).
16
2. Premere la leva del sostegno a
e e
41
sgancio rapido verso l'interno per
rimuovere la luce (vedi Fig. in basso).
Passo 10.6 Inserire le batte-
rie della luce
17
16
h
16
41
16
1. Aprire la luce come indicato con ad
16
17
h
90
e
es. un cacciavite a spacco (on compre-
so nella fornitura). Rimuovere la parte
16
supere della luce.
2. Inserire nell'alloggiamento due batte-
rie . Prestare attenzione a rispettare
41
16
la corretta polarità indicata nell'allog-
giamento delle batterie.
41
3. Unire nuovamente i due lati della luce.
Passo 10.7 Accensione e
spegnimento della luce
17
h
16
1. Premere sul lato posteriore della
luce il tasto ON / OFF per attivare
16 h
la luce. Sono disponibili le seguenti
modalità:
- Premere 1 volta : Tutti i LED on
- Premere 2 volte : Lampeggia
rapidamente
- Premere 3 volte : Lampeggia
lentamente
- Premere 4 volte : LED accesi
in sequenza (da sinistra verso
destra)
- Premere 5 volte : LED accesi
in sequenza (da destra verso
sinistra)
- Premere 6 volte : LED lampeggiano
velocemente in sequenza
- Premere 7 volte : LED lampeggiano
lentamente
avanti e indietro
- Premere 8 volte : Off
Quando un diodo luminoso
della luce non si illumina più è
necessario sostituire l'intera
luce.
11 Fissare e rimuovere il
rimorchio
Passo 11.1 Agganciare alla
bicicletta il gancio traino
18
14
1. Utilizzare un utensile adatto (non
compreso nella fornitura) per allentare
19
il collegamento a vite dall'asse della
34
ruota posteriore.
2. Posizionare il gancio traino sull'as-
14
se della ruota posteriore.
3. Stringere il collegamento a vite con
una coppia di serraggio di 25-30 Nm
con un utensile adatto.
14 8
14
CH
Montaggio
Passo 11.2 Fissare la barra
di traino al gancio traino
19
34
14 8
1. Spingere la barra di traino 8 con il
manicotto di alluminio sul gancio trai-
no .
14
2. Inserire la copiglia di sicurezza con la
staffa 34 attraverso i fori della barra di
traino e del gancio traino.
3. Chiudere la staffa della copiglia di
sicurezza per bloccare questo collega-
mento.
Passo 11.3 Fissare il nastro
di sicurezza
20
7
37
36
91
21
