Inoc 37245 Montageanleitung Seite 47

CH
Montaggio
1. Avvolgere il nastro di sicurezza
7
attorno alle diagonali del sedile.
20
2. Fissare il nastro di sicurezza dall'ester-
7
no con il moschettone 37 sul D-Ring
sulla barra di traino .
36 8
37
3. Accertarsi che il rimorchio sia fissato
saldamente sull'asse posteriore della
36
bicicletta.
4. Per rimuovere il rimorchio, procedere
nella sequenza inversa.

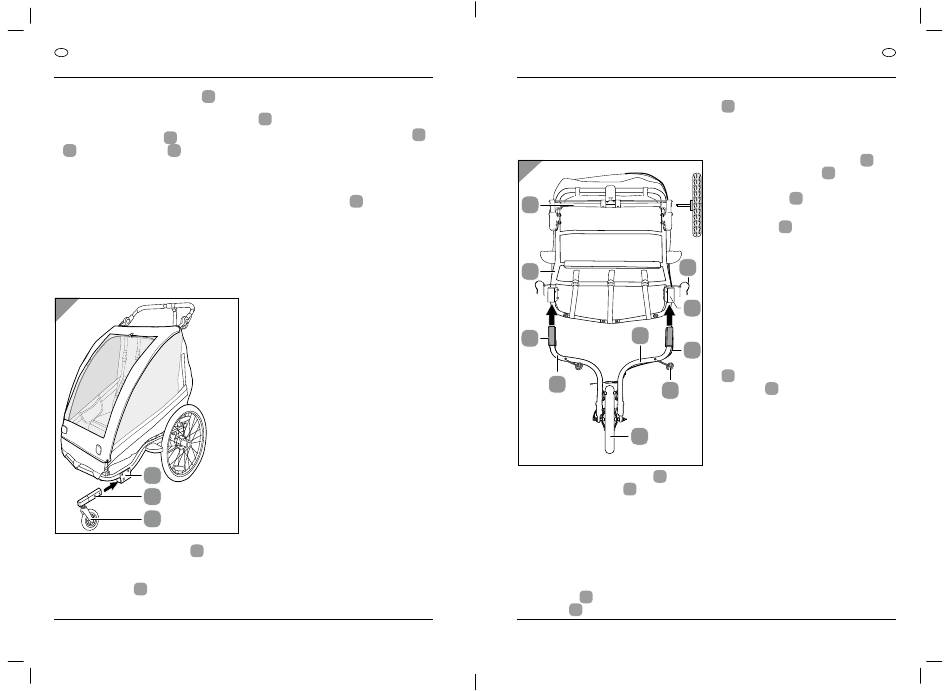

12 Fissare e rimuovere
le ruote del passeg-
gino
21
4
35
11
1. Rimuovere la barra di traino (vedi
8
capitolo „9 Inserire e rimuovere la bar-
ra di traino") prima di fissare le ruote
del passeggino .
11
2. Sollevare il rimorchio davanti di ca. 20 cm.
92
3. Prendere in mano la ruota del passeg-
gino e premere la spina di sicurezza
.
35
4. Condurre la ruota del passeggino 4
tenendo premuto il perno di sicurez-
za fino a quando questo si aggancia
scattando.
5. Bloccare la ruota del passeggino con la
copiglia di sicurezza .
34
6. Ripetere la procedura per l'altro lato.
7. Per rimuovere la ruota del passeggino,
aprire la staffa della copiglia di sicurez-
za ed estrarre la copiglia di sicurezza
dal foro.
8. Ripetere la procedura per l'altro lato.
9. Rimuovere le ruote del passeggino
prima dell'uso come rimorchio.
13 Montare la rotella da
jogging ed il freno
Passo 13.1 Montare la rotel-
la da jogging
22
12
34
a
4
29
35
b
30
22
27
1. Rimuovere la barra di traino o le
8
ruote del passeggino (vedi capitolo
11
„9 Inserire e rimuovere la barra di trai-
no" o il capitolo „Fissare e rimuovere le
ruote del passeggino") prima di fissare
la rotella da jogging.
2. Sollevare il rimorchio davanti di ca. 20
cm.
3. Prendere in mano lo stelo della for-
cella destro e premere la spina di
29
sicurezza 35 .
CH
Montaggio
4. Condurre lo stelo della forcella destro
tenendo premuto il perno di sicu-
4
rezza fino a quando questo si aggancia
scattando.
5. Bloccare lo stelo della forcella de-
stro con la copiglia di sicurezza
34
e ruotare la vite Knauf con forza
22
dosata attraverso lo stelo della forcella
nell'unità base .
a
6. Prendere in mano lo stelo della for-
cella sinistro e premere la spina di
30
sicurezza.
7. Condurre lo stelo della forcella sinistro
tenendo premuto il perno di sicurez-
za fino a quando questo si aggancia
scattando.
8. Bloccare lo stelo della forcella sinistro
con la copiglia di sicurezza e ruotare la
vite Knauf con forza dosata attraverso
lo stelo della forcella nell'unità base.
9. Aprire il dispositivo di sgancio rapido
fino a quando l'asse della ruota
6
anteriore possa inserirsi tra lo stelo
27
destro e sinistro della forcella.
10. Spingere il ruota anteriore tra lo stelo
della forcella destro o sinistro e chiu-
dere il dispositivo di sgancio rapido
93
