AT

Montage

1. Schlingen Sie das Sicherungsband
7
um die Sitzstrebe.
20
2. Befestigen Sie das Sicherungsband
7
von außen mit dem Karabinerhaken
am D-Ring auf der Deichsel .
37 36 8
37
3. Kontrollieren Sie, ob der Anhänger
sicher an der Hinterradachse des Fahr-
36
rades befestigt ist.
4. Zum Entfernen des Anhängers gehen
Sie in umgekehrter Reihenfolge vor.

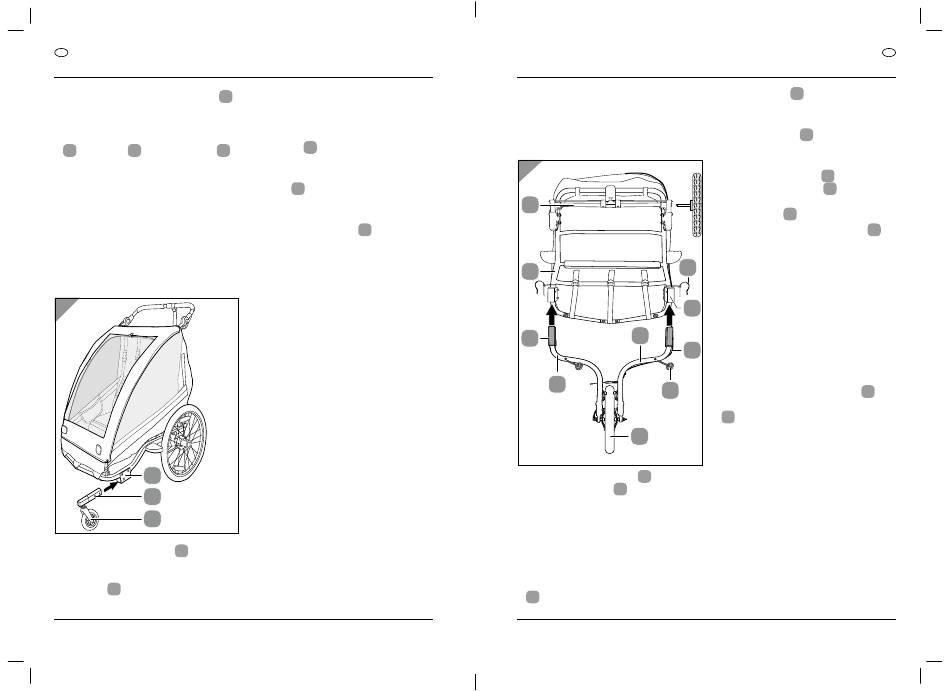

12 Kinderwagenräder
befestigen und ent-
fernen
21
4
35
11
1. Nehmen Sie die Deichsel 8 ab (siehe
Kapitel „9 Deichsel einsetzen und
entnehmen"), bevor Sie die Kinderwa-
genräder 11 befestigen.
22
2. Heben Sie den Anhänger vorne ca. 20
cm an.
3. Nehmen Sie das Kinderwagenrad in
die Hand und drücken Sie den Siche-
rungsstift .
35
4. Führen Sie das Kinderwagenrad mit
gedrücktem Sicherungsstift in die Hal-
terung 4 ein, bis der Sicherungsstift
deutlich hörbar einrastet.
5. Sichern Sie das Kinderwagenrad mit
dem Sicherungssplint 34 .
6. Wiederholen Sie den Vorgang für die
andere Seite.
7. Zum Entnehmen des Kinderwa-
genrads öffnen Sie den Bügel des
Sicherungssplints und ziehen Sie den
Sicherungssplint aus der Bohrung.
8. Wiederholen Sie den Vorgang für die
andere Seite.
9. Entfernen Sie die Kinderwagenräder
vor der Nutzung als Anhänger.
13 Joggerrad und Brem-
se montieren
Schritt 13.1 Joggerrad mon-
tieren
22
12
34
a
4
29
35
b
30
22
27
1. Nehmen Sie die Deichsel bzw. die
8
Kinderwagenräder 11 ab (siehe Kapi-
tel „9 Deichsel einsetzen und entneh-
men" bzw. Kapitel „Kinderwagenräder
befestigen und entfernen"), bevor Sie
das Joggerrad befestigen.
2. Heben Sie den Anhänger vorne ca. 20
cm an.
3. Nehmen Sie das rechte Gabelrohr
29 in die Hand und drücken Sie den
AT
Montage
Sicherungsstift .
35
4. Führen Sie das rechte Gabelrohr mit
gedrücktem Sicherungsstift in die
rechte Halterung 4 ein, bis der Siche-
rungsstift deutlich hörbar einrastet.
5. Sichern Sie das rechte Gabelrohr mit
dem Sicherungssplint 34 und drehen
Sie die Knaufschraube 22 mit dosier-
ter Kraft durch das Gabelrohr in die
Grundeinheit a .
6. Nehmen Sie das linke Gabelrohr 30 in
die Hand und drücken Sie denSiche-
rungsstift.
7. Führen Sie das linke Gabelrohr mit ge-
drücktem Sicherungsstift in die linke
Halterung ein, bis der Sicherungsstift
deutlich hörbar einrastet.
8. Sichern Sie das linke Gabelrohr mit
dem Sicherungssplint und drehen Sie
die Knaufschraube mit dosierter Kraft
durch das Gabelrohr in die Grundein-
heit.
9. Öffnen Sie den Schnellspanner
6
soweit, bis die Achse des Vorderrades
27 zwischen das rechte und das linke
Gabelrohr passt.
10. Schieben Sie das Vorderrad zwischen
das rechte und das linke Gabelrohr
und schließen Sie den Schnellspanner
23
