a b
CH
Montage

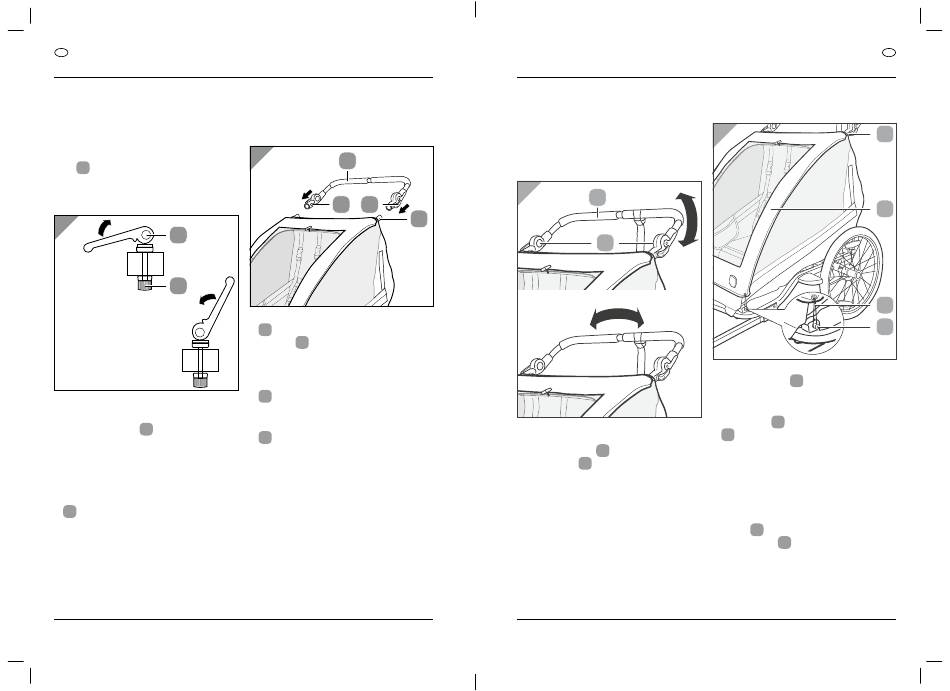

Étape 4.2 Ouverture et
fermeture du dispositif de
fixation rapide
Pour le montage et le démontage de la
remorque, les dispositifs de fixation ra-
pide 6 doivent être ouverts ou fermés.
5
a
b
1. Ouverture du dispositif de fixation
rapide (voir fig. du haut) : Relevez le
levier de fixation vers le haut.
a
2. Fermeture du dispositif de fixation
rapide (voir fig. du bas) : Abaissez le
levier de fixation.
3. Réglage du dispositif de fixation
rapide : Tournez l'écrou de réglage
dans le sens des aiguilles d'une
b
montre afin d'augmenter la tension.
Tournez l'écrou de réglage dans
le sens opposé des aiguilles d'une
montre afin de diminuer la tension.
Vérifiez que le dispositif de fixation
rapide soit bien fermé.
50
5 Montage et démon-
tage de la barre cou-
lissante
6
5
b 6
a
1. Ouvrez les dispositifs de fixation rapide
6 et dévissez entièrement l'écrou de
réglage des dispositifs de fixation
b
rapide.
2. Retirez les dispositifs de fixation rapide
des extrémités de la barre coulissante
.
5
3. Poussez les extrémités de la barre cou-
lissante sur les mandrins de fixation
.
a
4. Insérez les dispositifs de fixation rapide
dans les perçages aux extrémités de la
barre coulissante et revissez les écrous
de réglage dessus.
5. Fermez les dispositifs de fixation
rapide en les pliant vers l'arrière sur la
batte coulissante.
6. Pour enlever la barre coulissante, ou-
vrez les dispositifs de fixation rapide,
dévissez entièrement les écrous de
réglage et retirez les dispositifs de fixa-
tion rapide des extrémités de la barre
coulissante.
7. Retirez lentement la barre coulissante
des mandrins de fixation.
6 Réglage de la barre
coulissante
7
5
a
1. Des deux côtés, pressez sur le bouton
de verrouillage 31 et basculez la barre
8
a
coulissante du haut vers le bas
5
(voir fig. du haut).
2. Tournez la barre coulissante de 180
degrés afin d'atteindre un réglage mo-
difié de la hauteur (voir fig. du bas).
13
b
c
CH
Montage
7 Montage et démon-
tage du cache
8
a
13
b
c
1. Placez le cache 13 au-dessus de la
partie supérieure de la remorque.
2. Guidez le cache autour des mandrins
d'insertion de la barre coulissante
a
5 et fermez la fermeture auto-agrip-
pante à l'arrière.
3. Fixez les côtés du cache avec les
bandes auto-aggripantes.
4. Tirez le cache vers l'avant jusqu'à
ce qu'il recouvre entièrement la
remorque et tirez l'anneau en caout-
chouc au-dessus du raccord de
b
verrouillage .
c
5. Répétez le processus de l'autre côté.
6. Pour enlever le cache, procédez dans
l'ordre inverse.
51
