Montage
des revêtements des freins.
− Si vous constatez que les perfor-
mances de freinage sont faibles,
stoppez le dispositif de freinage.
- Avant l'utilisation, vérifiez régu-
lièrement la bonne tenue des
vis du dispositif de freinage.
− Si vous ne disposez pas des
connaissances techniques
nécessaires et des outils adap-
tés pour le réglage des freins,
adressez-vous à votre vendeur
de deux roues.
Si l'écart des plaquettes de frein
à gauche et à droite de la jante
diffère de plus d'1 mm, alors il
faut réaliser un réglage de base du
dispositif de freinage avant le réglage
du câble de frein.
24
21
18 20

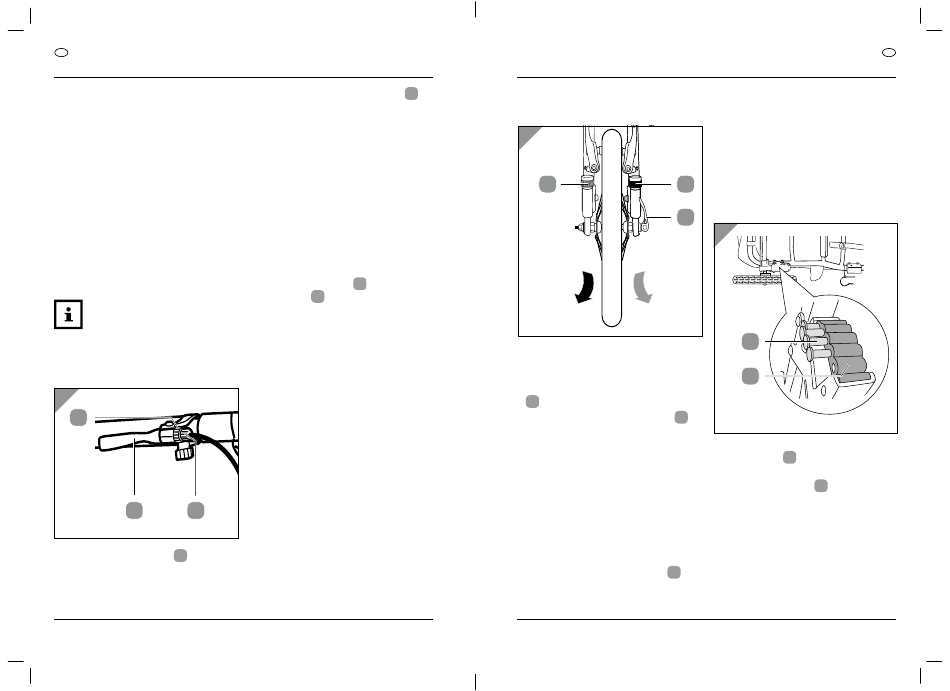

1. Dévissez le contre-écrou 21 du collier
de retenue en sens contraire des
aiguilles d'une montre de un à deux
tours.
60
2. Vissez ou dévissez la vis moletée
20
jusqu'à ce que la distance entre les
plaquettes de frein et la jante soit com-
prise entre 1 et 2 mm des deux côtés.
• Ce faisant, attrapez le câble de frein
devant l'écrou moleté et tirez-le
légèrement afin qu'il soit plus facile
de tourner l'écrou moleté.
3. Dévissez l'écrou moleté de maximum 5
tours.
• Si vous ne pouvez pas régler le frein
ainsi, faites régler le frein par votre
revendeur spécialisé.
4. Vérifiez si vous pouvez désormais
tirer le levier de frein 18 vers la barre
coulissante de manière à ce que la
5
distance entre le levier de frein et la
barre coulissante soit d'au moins 1 cm.
5. Tournez le contre-écrou dans le sens
des aiguilles d'une montre en dosant
la force.
Étape 13.4 Réglage de la
stabilité directionnelle
25
28 26
6
Lorsque la remorque ne se déplace pas
droit lors du jogging, il faut régler la
stabilité directionnelle.
1. Ouvrez le dispositif de fixation rapide
.
6
2. Tournez la vis de réglage gauche
26
d'un quart de tour dans le sens des
aiguilles d'une montre.
3. Fermez le dispositif de fixation rapide
et vérifiez la stabilité directionnelle.
• Si la stabilité directionnelle s'est amé-
liorée, répétez le processus jusqu'à ce
que la poussette avance droit.
• Si la stabilité directionnelle a empiré,
annulez le réglage.
4. Ouvrez le dispositif de fixation rapide.
5. Tournez la vis de réglage droite
28
d'un quart de tour dans le sens des
aiguilles d'une montre.
CH
Montage
6. Fermez le dispositif de fixation rapide
et vérifiez la stabilité directionnelle.
• Si la stabilité directionnelle s'est
améliorée, répétez le processus
jusqu'à ce que la poussette avance
droit.
Étape 13.5 Réglage de la
suspension
26
a
42
Réglez la dureté de suspension à l'aide
des serre-flancs .
a
27
19
- Faites sortir les serre-flancs de l'élé-
ment de suspension à l'aide d'un
42
objet cylindrique.
- Humidifiez les serre-flancs afin de
pouvoir les pousser facilement dans
18 a
l'élément de suspension .
• Plus vous utilisez de serre-flancs,
plus la suspension est dure.
• Moins vous utilisez de serre-flancs,
plus la suspension est souple.
