YDO07-X

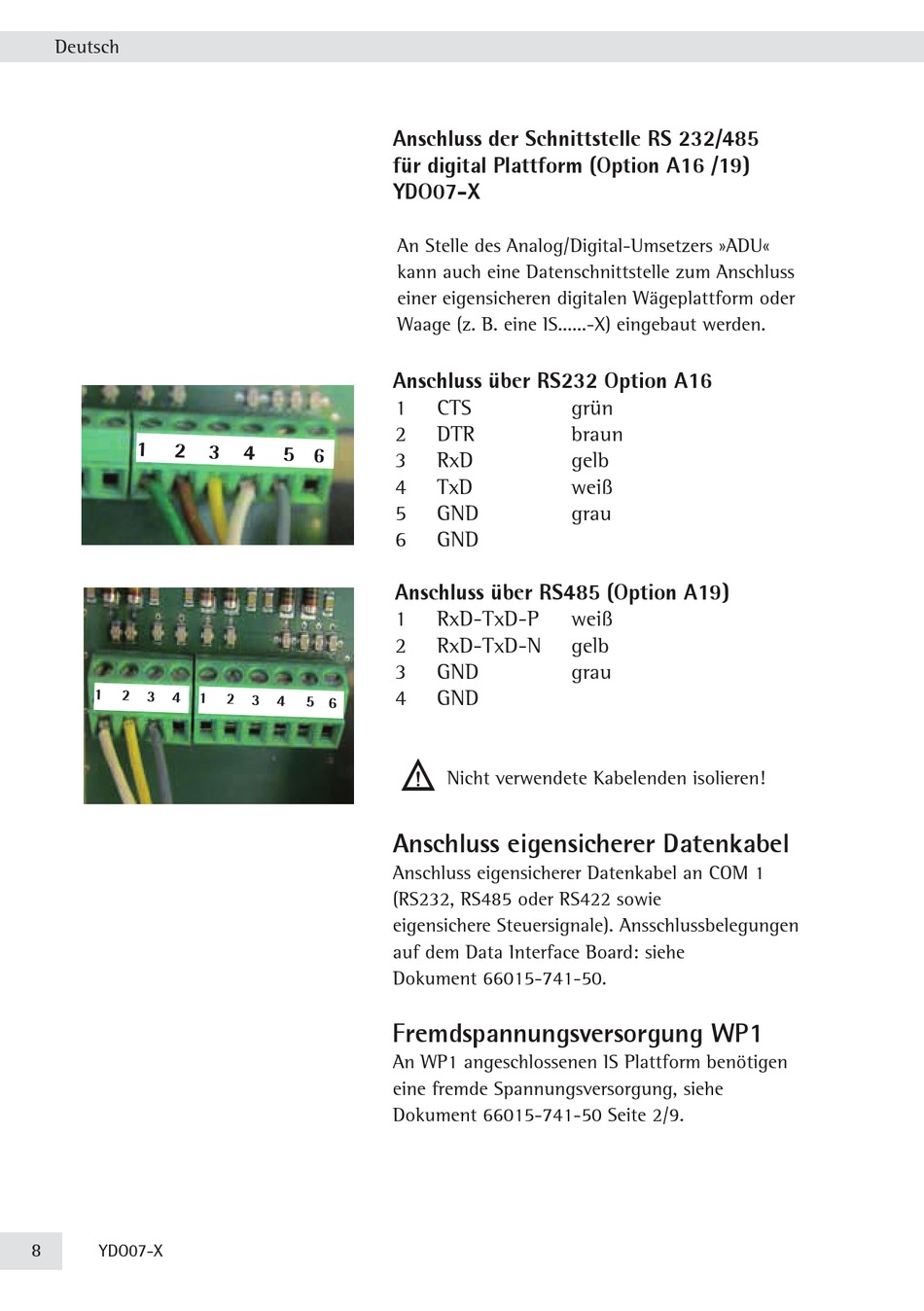

Anschluss der Schnittstelle RS 232/485
für digital Plattform (Option A16 /19)
YDO07-X
An Stelle des Analog/Digital-Umsetzers »ADU«
kann auch eine Datenschnittstelle zum Anschluss
einer eigensicheren digitalen Wägeplattform oder
Waage (z. B. eine IS......-X) eingebaut werden.
Anschluss über RS232 Option A16
1 CTS
2 DTR
3 RxD
4 TxD
5 GND
6 GND
Anschluss über RS485 (Option A19)
1 RxD-TxD-P
2 RxD-TxD-N
3 GND
4 GND
3
Nicht verwendete Kabelenden isolieren!

Anschluss eigensicherer Datenkabel

Anschluss eigensicherer Datenkabel an COM 1
(RS232, RS485 oder RS422 sowie
eigensichere Steuersignale). Ansschlussbelegungen
auf dem Data Interface Board: siehe
Dokument 66015-741-50.
Fremdspannungsversorgung WP1
An WP1 angeschlossenen IS Plattform benötigen
eine fremde Spannungsversorgung, siehe
Dokument 66015-741-50 Seite 2/9.
grün
braun
gelb
weiß
grau
weiß
gelb
grau
