Italiano - Minebea Intec Combics YDO07-X Installationsanleitung

Italiano

1 2 3
12
YDO07-X

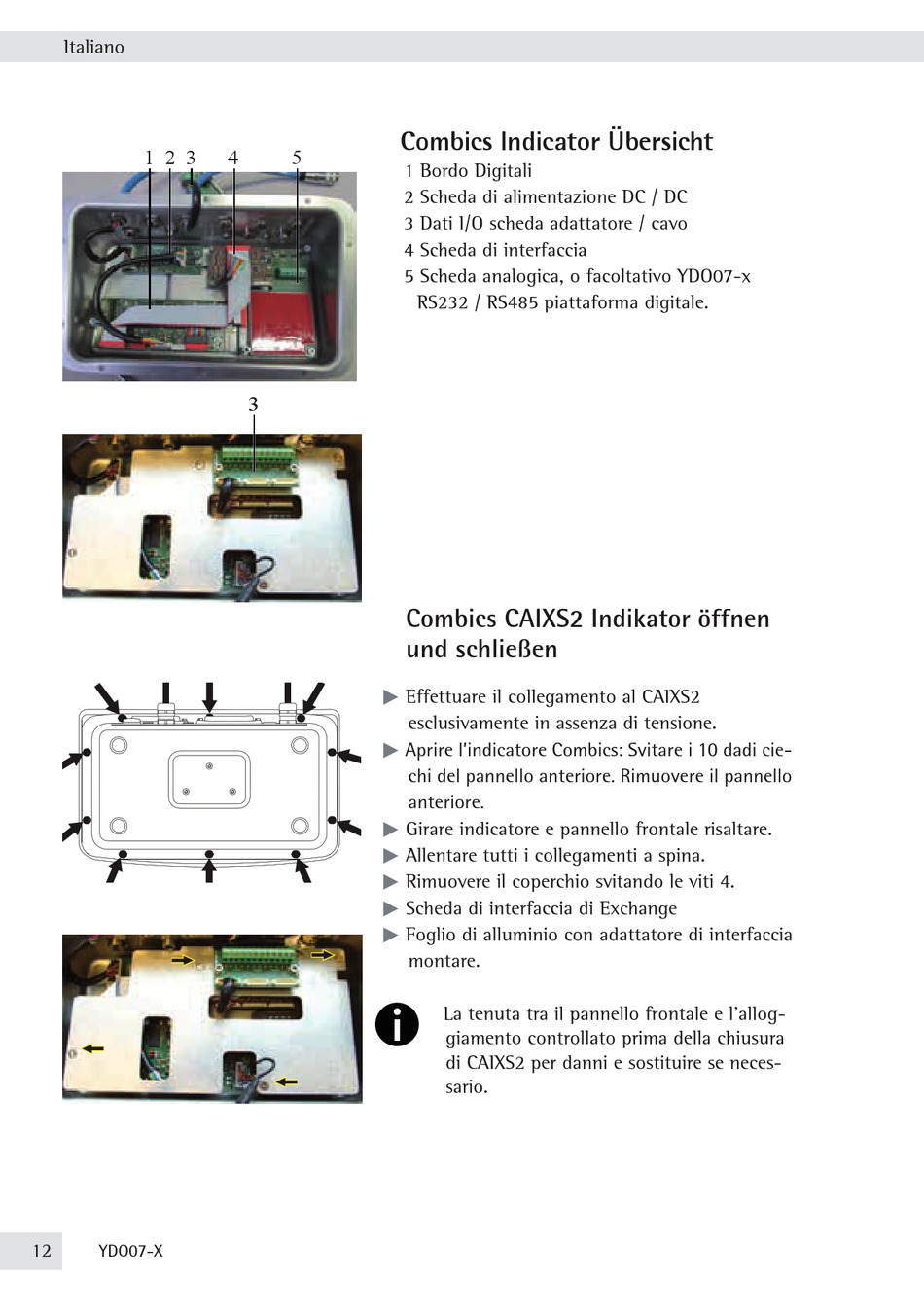

Combics Indicator Übersicht
4 5
3
t
t
t
t
t
t
t
h
1 Bordo Digitali
2 Scheda di alimentazione DC / DC
3 Dati I/O scheda adattatore / cavo
4 Scheda di interfaccia
5 Scheda analogica, o facoltativo YDO07-x
RS232 / RS485 piattaforma digitale.
Combics CAIXS2 Indikator öffnen
und schließen
Effettuare il collegamento al CAIXS2
esclusivamente in assenza di tensione.
Aprire l'indicatore Combics: Svitare i 10 dadi cie-
chi del pannello anteriore. Rimuovere il pannello
anteriore.
Girare indicatore e pannello frontale risaltare.
Allentare tutti i collegamenti a spina.
Rimuovere il coperchio svitando le viti 4.
Scheda di interfaccia di Exchange
Foglio di alluminio con adattatore di interfaccia
montare.
La tenuta tra il pannello frontale e l'allog-
giamento controllato prima della chiusura
di CAIXS2 per danni e sostituire se neces-
sario.
