3. Produktdatenblatt

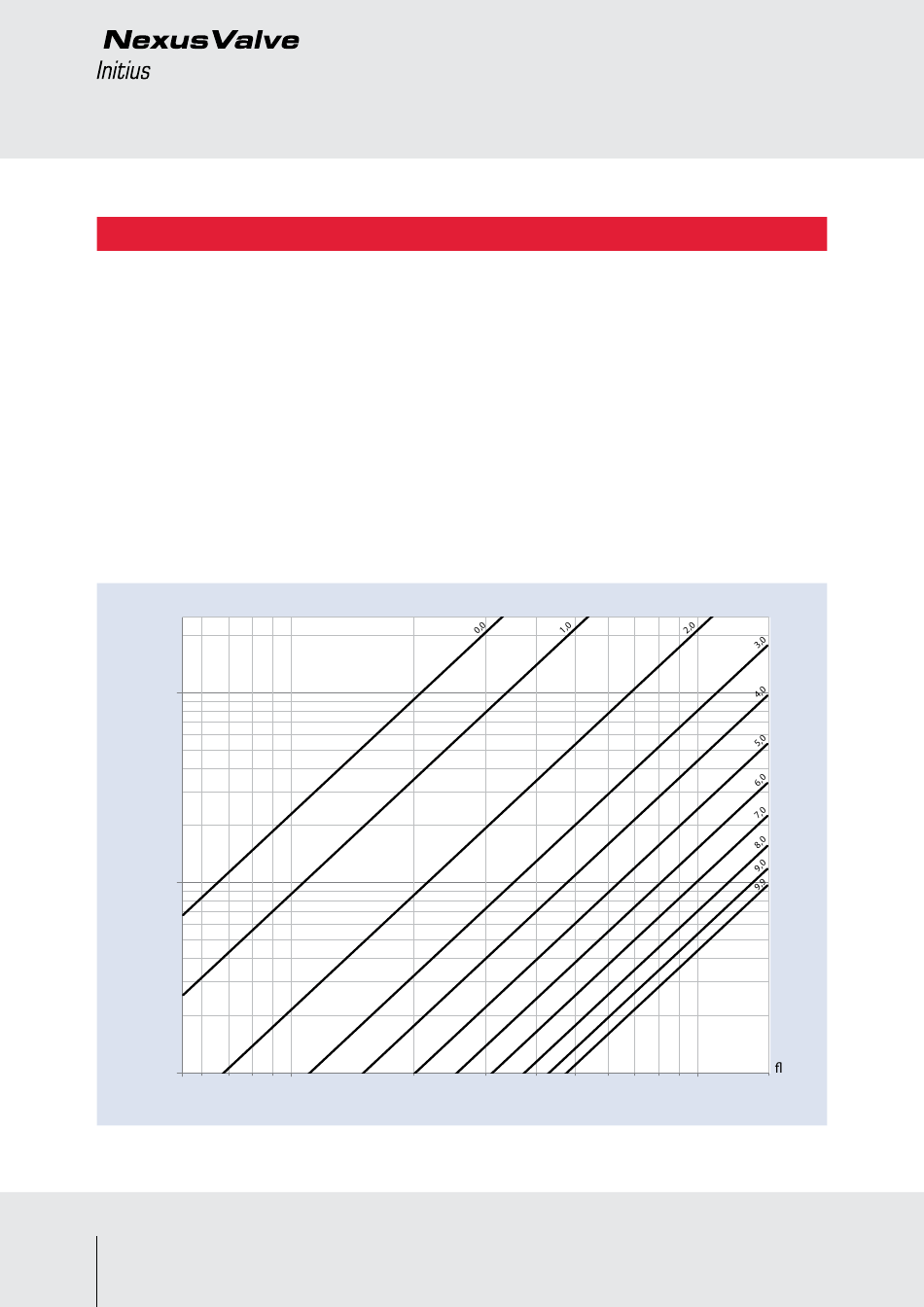

3.3 Durchflussdiagramme
Das Diagramm zeigt den gesamten Druckabfall über das NexusValve Initus bei einer gegebenen Voreinstellung und
Durchflussrate.
Die Mindesteinstellung der digitalen Skala ist 0,0 und die maximale Einstellung (vollständig geöffnetes Ventil) ist 9,9. Es sind
einhundert verschiedene Positionen in Schritten von 0,1 möglich, die jeweils einem anderen Kv-Wert entsprechen.
Der Kv-Wert und der Kvs-Wert (bei voll geöffnetem Ventil) beziehen sich auf den Druckabfall über das gesamte Ventil. Diese Werte
dienen der Systemdimensionierung und der Wahl der Pumpe. Die Kv- und Kvs-Werte unterscheiden sich vom Kvm-Wert, der mit
dem Druckabfall an den Messpunkten zusammenhängt. Der Kvm-Wert dient beim System-Abgleich dazu, korrekte Durchfluss-
Anzeigen am Durchflussmesser sicherzustellen. Der Kvm-Wert, der einer spezifischen Einstellung des NexusValve Initus entspricht,
wird für die Durchflussanzeige in den Durchflussmesser eingegeben. Über das NexusValve Initus Ventil ist ein Druckabfall von bis
zu 250 kPa zulässig. Innerhalb des Arbeitsbereichs muss sichergestellt werden, dass bei keinem gegebenen Druckabfall Kavitation
auftritt.
DN 15 - Innen-/Innengewinde
bar
kPa
Druckabfall im Ventil
2,5
250
2,0
200
1,0
100
0,9
90
0,8
80
0,7
70
0,6
60
0,5
50
0,4
40
0,3
30
0,2
20
0,1
10
0,09
9
0,08
8
0,07
7
0,06
6
0,05
5
0,04
4
0,03
3
0,02
2
0,01
1
0,0054
0,007
19,4
25,2
12
0,01
0,02
36
72
0,03
0,04
0,05
0,06 0,07 0,08
108
144
180
216
252 288
Position
Durch-
uss
l/s
0,10
0,148
l/h
360
533
