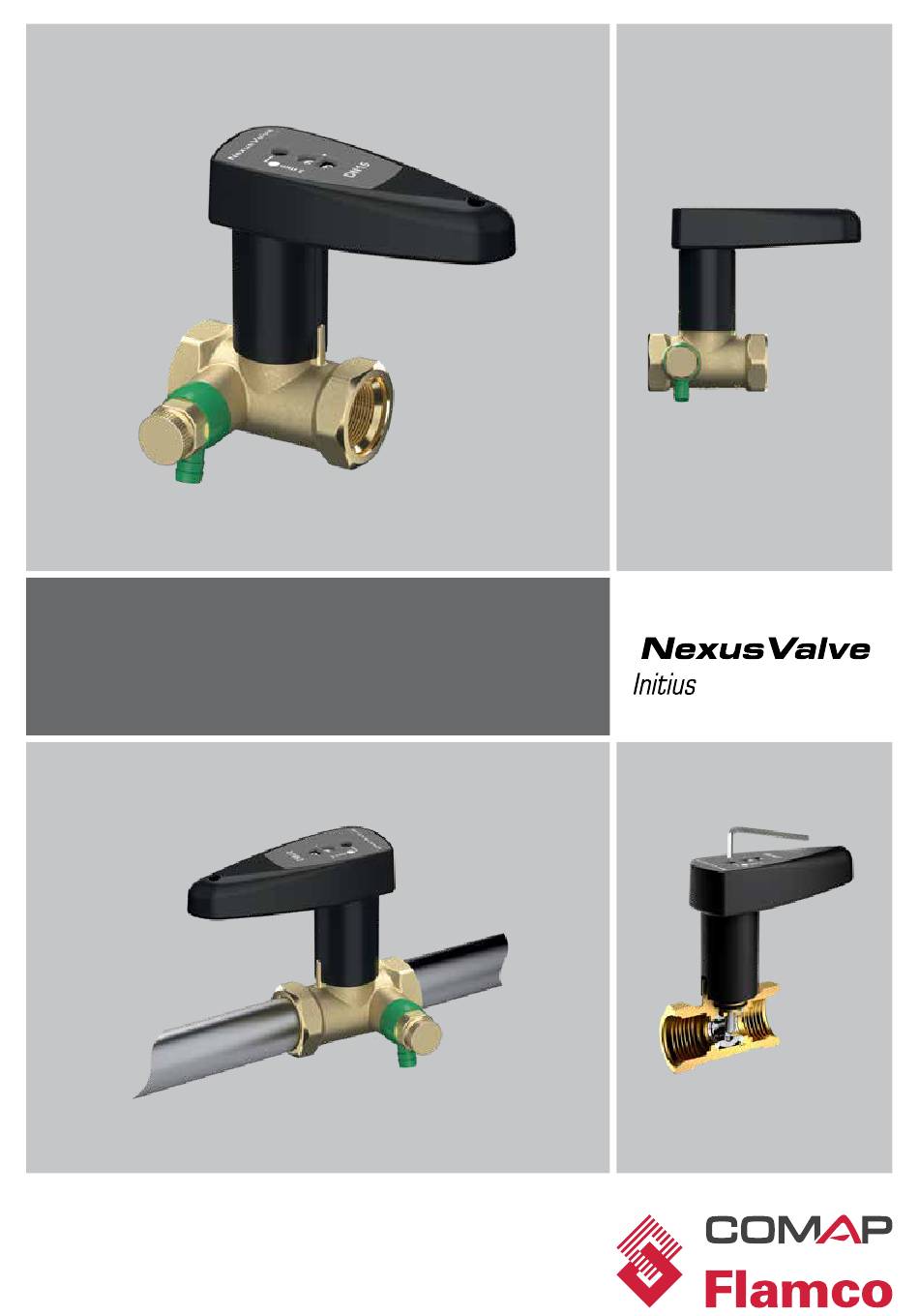

- Seite 1 Voreinstellbarer Kugelhahn mit Entleerung...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise Regeln/Vorschriften Verwendungszweck Inbetriebnahme Arbeiten an der Anlage Haftung Einleitung Beschreibung Vorteile Aufbau Durchflusseinstellung Betrieb Montage Produktdatenblatt Produktübersicht NexusValve Initus DN 15-32 Innen-/Innengewinde Durchflussdiagramme Ventileinstellungen... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Bitte lesen Sie die Anweisungen vor der Installation aufmerksam durch Die Installation und Inbetriebnahme der Baugruppe können nur von einem zugelassenen Spezialunternehmen durchgeführt werden. Machen Sie sich vor Beginn der Arbeiten mit allen Teilen und deren Handhabung vertraut. Die Anwendungsbeispiele in dieser Betriebsanleitung sind skizzierte Vorschläge. -
Seite 5: Verwendungszweck
Ergänzende Anmerkungen: VDI 6002 Blatt 1: Allgemeine Grundlagen, Systemtechnik und Anwendung im Wohnungsbau VDI 6002, Blatt 2: Anwendungen in Studentenwohnheimen, Seniorenheimen, Krankenhäusern, Hallenbädern und auf Camping- plätzen Achtung: Vor jeder elektrischen Verdrahtungsarbeit an Pumpen und Steuerungen müssen diese Module vorschriftsmäßig von der Spannungsversorgung getrennt werden. -
Seite 6: Einleitung
2. Einleitung NexusValve Initus Absperrkugel- hahn mit Voreinstellung und Entleerung Nexus Valve Initus DN 15 - DN 32 ½” - 1 ¼” 2.1 Beschreibung NexusValve Initus ist ein kompakter Abpserrkugelhahn und bietet zusätzlich die Möglichkeit, bei Bedarf über die Voreinstellung den Durchfluß... -
Seite 7: Aufbau
2.3 Aufbau Das NexusValve Initus vereint Absperrfunktion und Voreinstellung in einer Armatur. Die integrierte Regelspindel im Kugelhahn des NexusValve Initus ermöglicht die Voreinstellung unabhängig vom Kugelhahn. Beim Öffnen oder Schließen der Armatur geht die Vor- einstellung nicht verloren. Zur Absperrung eines Stranges wird der Ventilgriff des NexusValve Initus einfach um 90°gedreht. An der Griffstellung lässt sich so leicht erkennen, ob sich das Ventil in einer offenen oder geschlossenen Position befindet. -
Seite 8: Betrieb
2. E inleitung Nexus Valve Initus hat keine vorgeschriebene Durchflussrichtung 2.5 Betrieb NexusValve Initus wird als eigenständiges Absperrventil mit Voreinstellung eingesetzt. So können einzelne Systemabschnitte oder Verbraucher abgesperrt werden. Bei Bedarf kann der Durchfluß einfach angepasst werden. Durch die integrierte Entleerung kann ein zusätzlicher KFE-Hahn eingespart werden. -
Seite 9: Montage
2.6 Montage Das NexusValve Initus kann in beliebiger Durchflussrichtung installiert werden. Das NexusValve Initus kann in jeder Position (360°) um die Rohrachse montiert werden. Ein ausreichender Einbauplatz für 90° Absperrung ist erforder- lich. Das NV Initus benötigt nach der Installation den angege- benen freien Platz, damit die Absperrung mit dem Vierteldre- hungsgriff vorgenommen werden kann. -
Seite 10: Produktdatenblatt
3. Produktdatenblatt 3.1 Produktübersicht Durchflussbereich Größe 0,005 - 0,147 19 - 530 1,71 DN 15 0,015 - 0,325 55 - 1170 4,40 DN 20 0,023 - 0,603 84 - 2170 7,46 DN 25 0,086 - 1,250 310 - 4500 13,50 DN 32 3.2 NexusValve Initus DN 15-32 Innen-/Innengewinde Abmessungen... - Seite 11 3. Produktdatenblatt 3. Produktdatenblatt Ventil Artikel Nenngröße Durchflussbereich Durchflussbereich Zoll DN 15 MN80597.740 ½” 1,71 0,005 - 0,147 19 - 530 DN 20 MN80597.741 ¾” 4,40 0,015 - 0,325 55 - 1.170 DN 25 MN80597.742 1” 7,46 0,023 - 0,603 84 - 2.170 DN 32 MN80597.743...
-
Seite 12: Durchflussdiagramme
3. Produktdatenblatt 3.3 Durchflussdiagramme Das Diagramm zeigt den gesamten Druckabfall über das NexusValve Initus bei einer gegebenen Voreinstellung und Durchflussrate. Die Mindesteinstellung der digitalen Skala ist 0,0 und die maximale Einstellung (vollständig geöffnetes Ventil) ist 9,9. Es sind einhundert verschiedene Positionen in Schritten von 0,1 möglich, die jeweils einem anderen Kv-Wert entsprechen. Der Kv-Wert und der Kvs-Wert (bei voll geöffnetem Ventil) beziehen sich auf den Druckabfall über das gesamte Ventil. - Seite 13 3. Produktdatenblatt 3. P roduktdatenblatt DN 20 - Innen-/Innengewinde Druckabfall im Ventil Position 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Durch- 0,01 0,015 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,20 0,325 55,1 252 288 324 360 1170...
- Seite 14 3. Produktdatenblatt DN 25 - Innen-/Innengewinde Druckabfall im Ventil Position 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Durch- 0,01 0,023 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,20 0,30 0,40 0,50 0,603 83,5 216 252 288 324 360 1080 1440 1800...
- Seite 15 3. Produktdatenblatt 3. P roduktdatenblatt DN 32 - Innen-/Innengewinde Druckabfall im Ventil Position 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Durch- 0,01 0,087 1,25 1080 1440 1800 2160 2520 2880 3240 3600 4500...
-
Seite 16: Ventileinstellungen
3. Produktdatenblatt 3.4 Ventileinstellungen Der Kvs-Wert und die Kv-Werte bei spezi- fischen Ventileinstellungen beziehen sich auf den Druckabfall über das Ventil und werden für die Systemplanung und Pum- pendimensionierung benutzt. DN 15 - Innen-/Innengewinde Ein - Ein - Ein - Ein - Ein - stellung... - Seite 17 3. Produktdatenblatt DN 20 - Innen-/Innengewinde Ein - Ein - Ein - Ein - Ein - stellung m³/h stellung m³/h stellung m³/h stellung m³/h stellung m³/h 0,12 0,31 0,64 0,98 1,33 0,13 0,34 0,67 1,02 1,37 0,14 0,37 0,70 1,05 1,40 0,16 0,40...
- Seite 18 3. Produktdatenblatt DN 25 - Innen-/Innengewinde Ein - Ein - Ein - Ein - Ein - stellung m³/h stellung m³/h stellung m³/h stellung m³/h stellung m³/h 0,34 0,48 0,93 1,55 2,21 0,34 0,51 0,98 1,62 2,27 0,34 0,55 1,04 1,68 2,34 0,35 0,59...
- Seite 19 3. Produktdatenblatt 3. DN 32 - Innen-/Innengewinde Ein - Ein - Ein - Ein - Ein - stellung m³/h stellung m³/h stellung m³/h stellung m³/h stellung m³/h 1,85 2,45 3,28 4,20 5,24 1,89 2,53 3,36 4,30 5,34 1,94 2,61 3,45 4,40 5,46...
- Seite 20 Notizen...
- Seite 21 Notizen...
- Seite 22 Notizen...
