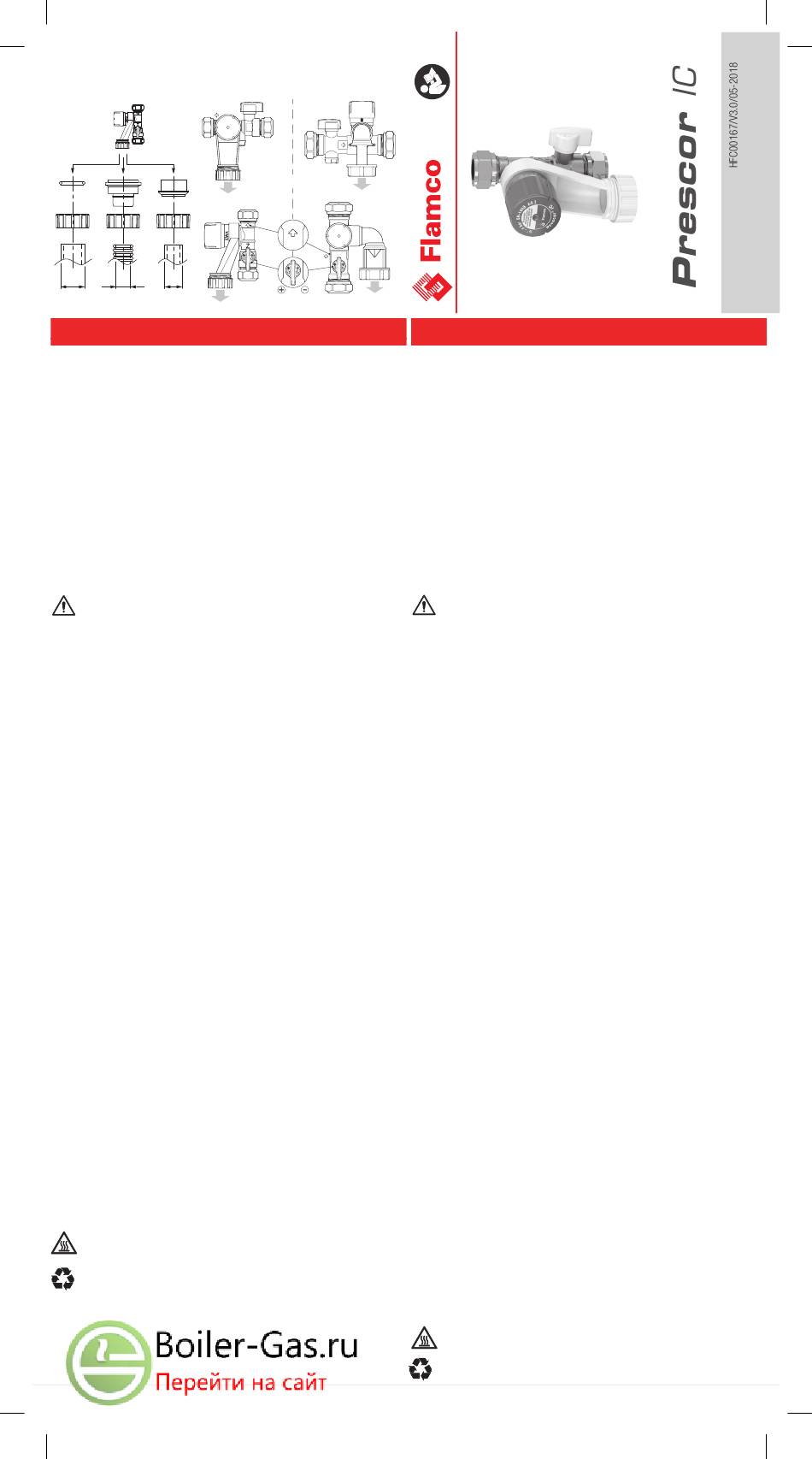

flamco Prescor IC Bedienungsanleitung

Prescor IC ½" Prescor IC ½"
½"
Ø 15 mm
Ø 22 mm Ø 15 mm
ENG
1. General
Application
The Prescor IC safety group can be fitted to all kinds of domestic hot water
heaters with a capacity of 75 kW max. (Prescor IC ½"), 150 kW max. (Prescor IC
¾") (in accordance with European Standard EN 1488), such as electrical, gas or
indirectly fired boilers.
Min. / max. system temperature: 0 °C / 95 °C.
During firing, the volume of the water will increase and the pressure will rise. The
safety valve will open and the water will flow through the tundish into the drain.
Safety
Fit the Prescor IC in a position not susceptible to frost and easily accessible for
maintenance purposes. Do not fit any stop valves between the hot water unit and
the safety group.
2. Installation
The following points are important for correct operation of the safety group:
•
lation is carried out by qualified personnel.
• Observe local legislation and guidelines.
• Carry out the installation only on a depressurised system.
• Install the safety group only after the pipes have been thoroughly flushed
and tested.
• The safety group can then be installed directly to the cold water supply
line of the boiler.
• The potable water line should be connected according to the flow
direction indicated on the product (Fig. A).
• Always place the tundish vertically, pointing downwards (Fig. B).
• The drain pipe in accordance with European Standard EN 1488 min.
Ø 22 mm (Prescor IC ½"), Ø 28 mm (Prescor IC ¾"), can be
connected directly to the tundish of the safety valve.
Commissioning
• Shut off all hot water taps after bleeding the pipes.
• Open the Prescor safety group stop valve.
• Bleed air and water by lifting the safety valve by turning the knob
anti-clockwise until no more air is released.
3. Maintenance and service
• The integrated non-return valve prevents water from flowing back into the
potable water line and should be checked annually by closing the stop
valve and to (carefully) open the plug (6mm hex key). Water should not
keep flowing out.
• The operation of the overflow must be checked visually.
• After prolonged shutdown of the boiler/ domestic hot water heaters it is
advisable to check operation of the product because of possible
calcification and replace if necessary.
• The Prescor IC is a safety product and it is therefore recommended that it
is replaced at least every 10 years.
• If the pressure in the pipe is likely to exceed 5.25 bar (525 kPa) by 8 bar
or 3,75 bar (375 kPa) by 6 bar a pressure reducer must be fitted before
the safety group.
• The atmospheric breaker (tundish) must always remain unrestricted
Draining the domestic hot water heater
• Shut off the Prescor safety group stop valve.
• Open a hot water tap to allow air into the domestic hot water heater.
• Lift the safety valve by turning the knob anti-clockwise until all of the hot
water has drained from the boiler.
4. Dismantling
Release the pressure from the system. Risk of burning! Hot water can
flow out of the system. Remove the product.
Environment
Abide by local regulations when disposing of the product.
Prescor IC ¾"
B
¾"
A
1. Allgemein
Verwendung
Die Prescor IC Sicherheitsgruppe kann an Warmwasserbereiter aller
Art mit einer Leistung von maximal 75 kW (Prescor IC ½"), maximal
150 kW (Prescor IC ¾") (nach EN 1488), wie elektrische, gas- oder indirekt
beheizte Geräte, montiert werden.
Anlagetemperatur min/max: 0 °C / 95 °C. Beim Aufheizen nimmt das
Wasservolumen zu, und der Druck steigt an. Das Sicherheitsventil öffnet sich,
woraufhin das Wasser durch den Trichter zum Auslass strömt.
Sicherheit
Montieren Sie den Prescor IC an einer frostsicheren und für
Wartungsarbeiten leicht zugänglichen Stelle. Bauen Sie keine Absperrventile
zwischen der Warmwasseranlage und der Sicherheitsgruppe ein.
2. Montage
Make sure instal-
• Die Montage darf nur durch qualifiziertes Fachpersonal erfolgen.
• Regionale Gesetze und Richtlinien sind einzuhalten.
• Die Montage darf nur in einem drucklosen System erfolgen.
• Installieren Sie die Sicherheitsgruppe erst, nachdem die Rohrleitungen
• Die Sicherheitsgruppe kann direkt an die Kaltwasser-Anschlussleitung des
• Die Trinkwasserleitung muss in der angegebenen Fließrichtung an das
• Der Trichter muss immer vertikal nach unten weisen (Abb. B).
• Die Ablassleitung nach EN 1488 min. Ø 22 mm (Prescor IC ½"),
Inbetriebnahme
• Alle Warmwasser-Absperrventile schließen, nachdem die Leitungen
• Absperrventil der Prescor Sicherheitsgruppe öffnen.
• Luft und Wasser abblasen bzw. ablassen, indem das Sicherheitsventil
3. Wartung und Service
• Das integrierte Rückschlagventil verhindert, dass Wasser in die
• Die Funktion des Überlaufs muss einer Sichtprüfung unterzogen werden.
• Nach einem längeren Stillstand des Kessels/ Warmwasserbereiter wird
• Die Prescor IC ist ein Sicherheitsprodukt und es wird empfohlen es alle 10
• Wenn der Druck im Rohr wahrscheinlich 5,25 bar (525 kPa) mit 8 bar
• Die atmosphärische Unterbrechung (Ablauftrichter) muß stets
Entleeren des Warmwasserbereiters
• Schließen Sie das Absperrventil der Prescor Sicherheitsgruppe.
• Öffnen Sie den Warmwasserhahn, um Luft in den Warmwasserspeicher
• Sicherheitsventil durch Drehen des Knopfes nach links öffnen, bis das
4. Demontage
www.flamcogroup.com/manuals
DEU
Folgende Punkte sind zu beachten, damit die Sicherheitsgruppe einwandfrei
funktioniert:
gründlich durchgespült und abgedrückt wurden.
Geräts montiert werden.
Produkt angeschlossen werden (Abb. A).
Ø 28 mm (Prescor IC ¾"), kann direkt an den Trichter des Sicherheitsven-
tils angeschlossen werden.
entlüftet wurden.
durch Drehen des Knopfes nach links geöffnet wird, bis der
Entleerungsvorgang beendet ist.
Trinkwasserleitung zurückfließt. Es muss daher jedes Jahr kontrolliert wer-
den, indem das Absperrventil geschlossen und der Stutzen
(vorsichtig) geöffnet wird (mit einem 6-mm-Innensechskantschlüssel). Es
darf kein Wasser austreten.
eine Funktionsprüfung des Produktes empfohlen, weil möglicherweise
Verkalkung entstanden sein kann. Tauschen Sie das Produkt gegebenen-
falls aus.
Jahre auszutauschen.
oder 3,75 bar (375 kPa) mit 6 bar übersteigt, muss ein Druckreduzierer
vor der Sicherheitsgruppe installiert werden.
uneingeschränkt frei bleiben.
zu lassen.
gesamte Wasser aus dem Gerät geflossen ist.
Das System drucklos machen. Vorsicht: Verbrühungsgefahr! Es kann
heißes Wasser aus dem System fließen. Das Produkt entfernen.
Umwelt
Bei der Entsorgung des Produkts die örtlichen Vorschriften beachten.
