Das Phono Modul 808MC3 (optional)
Impedanzanpassung:

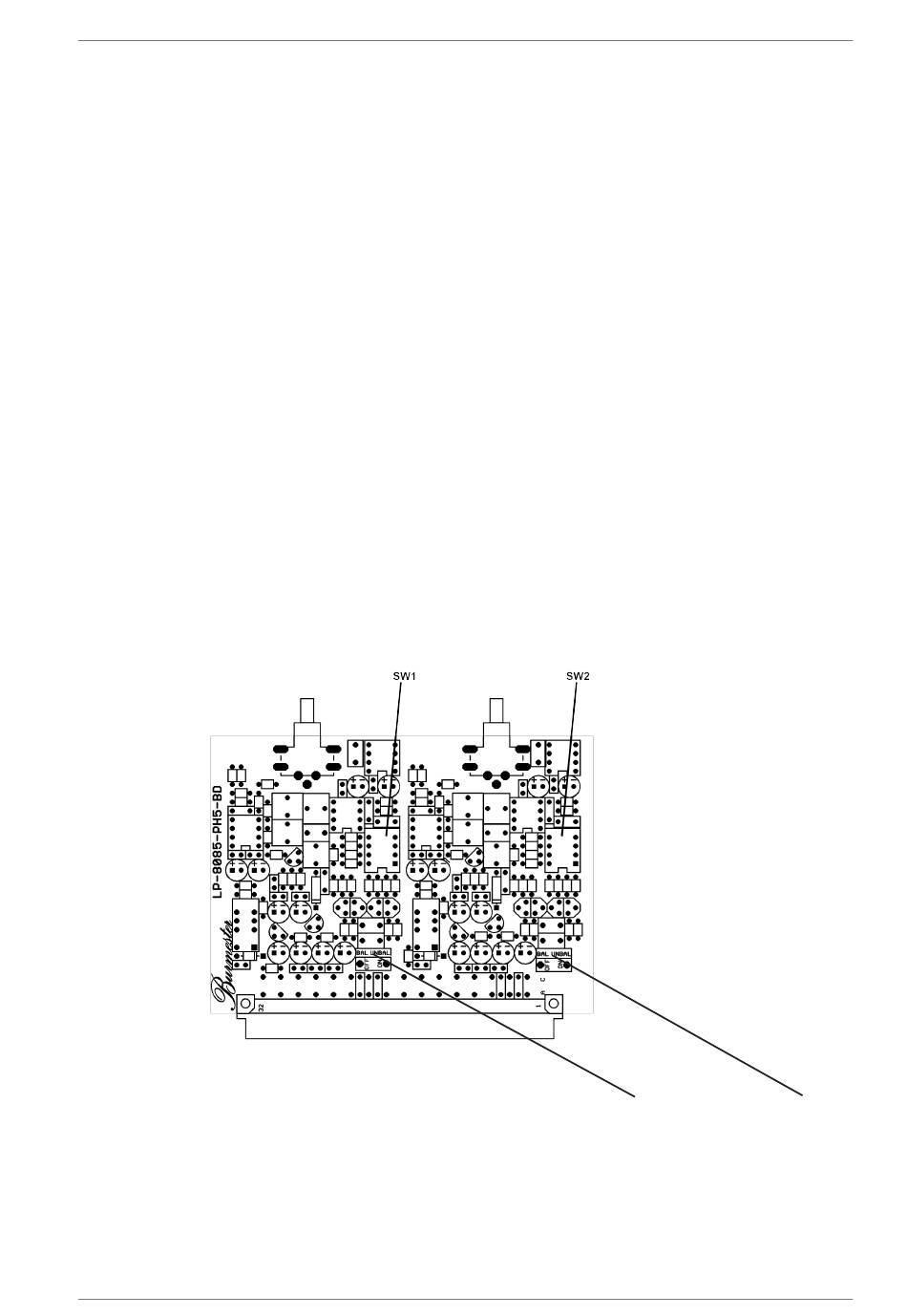

Schalter für die Anpassung der Eingangsimpedanz des PHONO MC3-Moduls an die
Impedanz des Tonabnehmersystems.
Die Eingangskapazität des PHONO MC3-Moduls beträgt 3,3 nF bei asymmetrischem
Betrieb und 6,6 nF bei symmetrischem Betrieb.
SW1
SW2
Schalterstellung ON: Punkt ist sichtbar
Schalter
alle OFF
1 ON
2 ON
1+2 ON
3 ON
1+3 ON
2+3 ON
4 ON
3+4 ON
alle ON
Symmetrischer Betrieb:
Für den symmetrischen Betrieb (BAL) müssen die Schalter B_L (linker Kanal) und B_R
(rechter Kanal) in der Position BAL stehen.
Asymmetrischer Betrieb:
Für den asymmetrischen Betrieb (UNBAL) müssen die Schalter B_L (linker Kanal) und
B_R (rechter Kanal) in der Position UNBAL stehen.
Bedienungsanleitung 808 MK5
linker Kanal
rechter Kanal
Eingangswiderstand
47 kΩ
510 Ω
220 Ω
150 Ω
100 Ω
82 Ω
68 Ω
47 Ω
33 Ω
27 Ω
