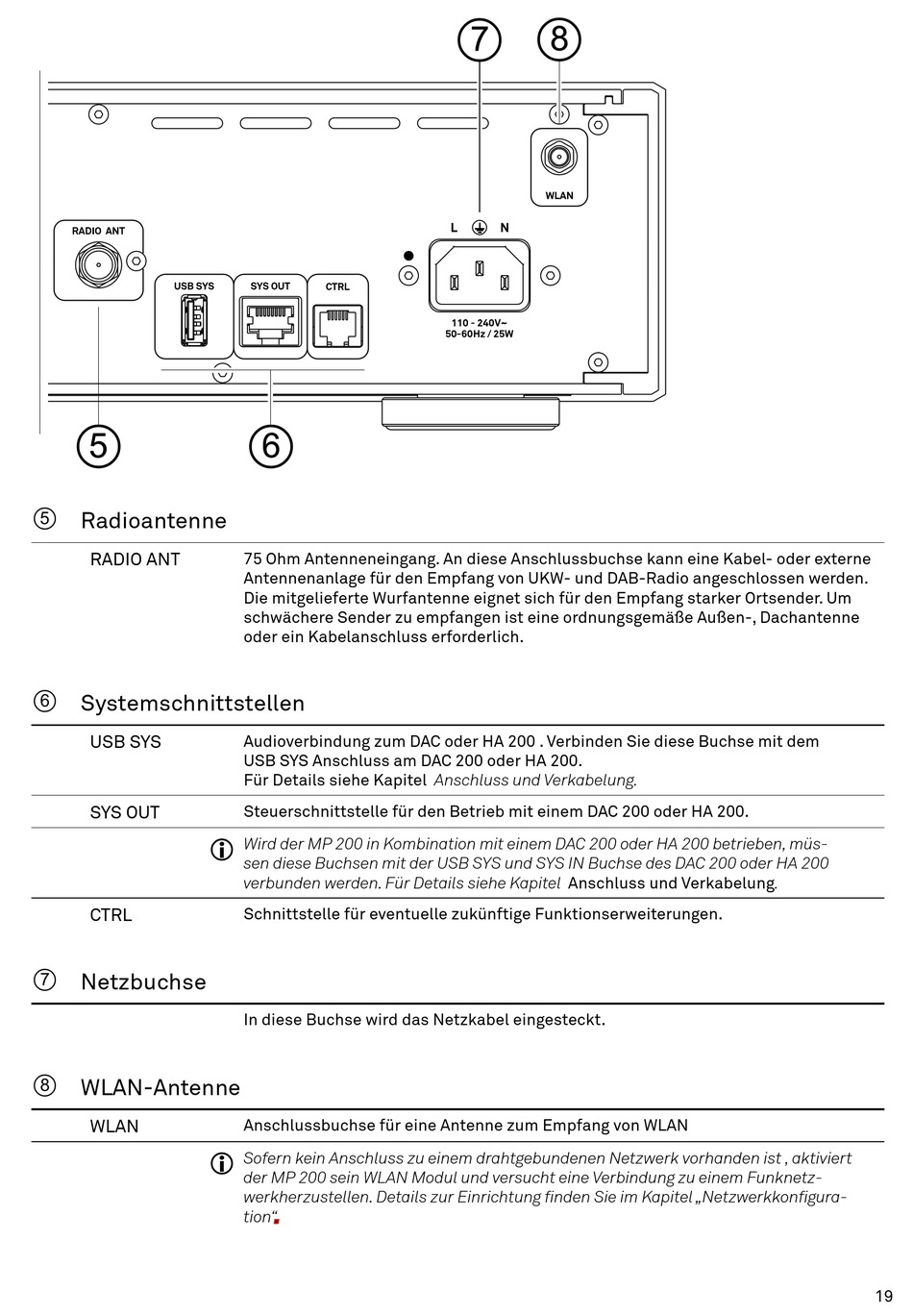

5 Radioantenne
RADIO ANT
6 Systemschnittstellen
USB SYS
SYS OUT
CTRL
7 Netzbuchse
8 WLAN-Antenne
WLAN
75 Ohm Antenneneingang. An diese Anschlussbuchse kann eine Kabel- oder externe
Antennenanlage für den Empfang von UKW- und DAB-Radio angeschlossen werden.
Die mitgelieferte Wurfantenne eignet sich für den Empfang starker Ortsender. Um
schwächere Sender zu empfangen ist eine ordnungsgemäße Außen-, Dachantenne
oder ein Kabelanschluss erforderlich.
Audioverbindung zum DAC oder HA 200 . Verbinden Sie diese Buchse mit dem
USB SYS Anschluss am DAC 200 oder HA 200.
Für Details siehe Kapitel Anschluss und Verkabelung.
Steuerschnittstelle für den Betrieb mit einem DAC 200 oder HA 200.
Wird der MP 200 in Kombination mit einem DAC 200 oder HA 200 betrieben, müs-
j
sen diese Buchsen mit der USB SYS und SYS IN Buchse des DAC 200 oder HA 200
verbunden werden. Für Details siehe Kapitel Anschluss und Verkabelung.
Schnittstelle für eventuelle zukünftige Funktionserweiterungen.
In diese Buchse wird das Netzkabel eingesteckt.
Anschlussbuchse für eine Antenne zum Empfang von WLAN
Sofern kein Anschluss zu einem drahtgebundenen Netzwerk vorhanden ist , aktiviert
j
der MP 200 sein WLAN Modul und versucht eine Verbindung zu einem Funknetz-
werkherzustellen. Details zur Einrichtung finden Sie im Kapitel „Netzwerkkonfigura-
tion". .
19
