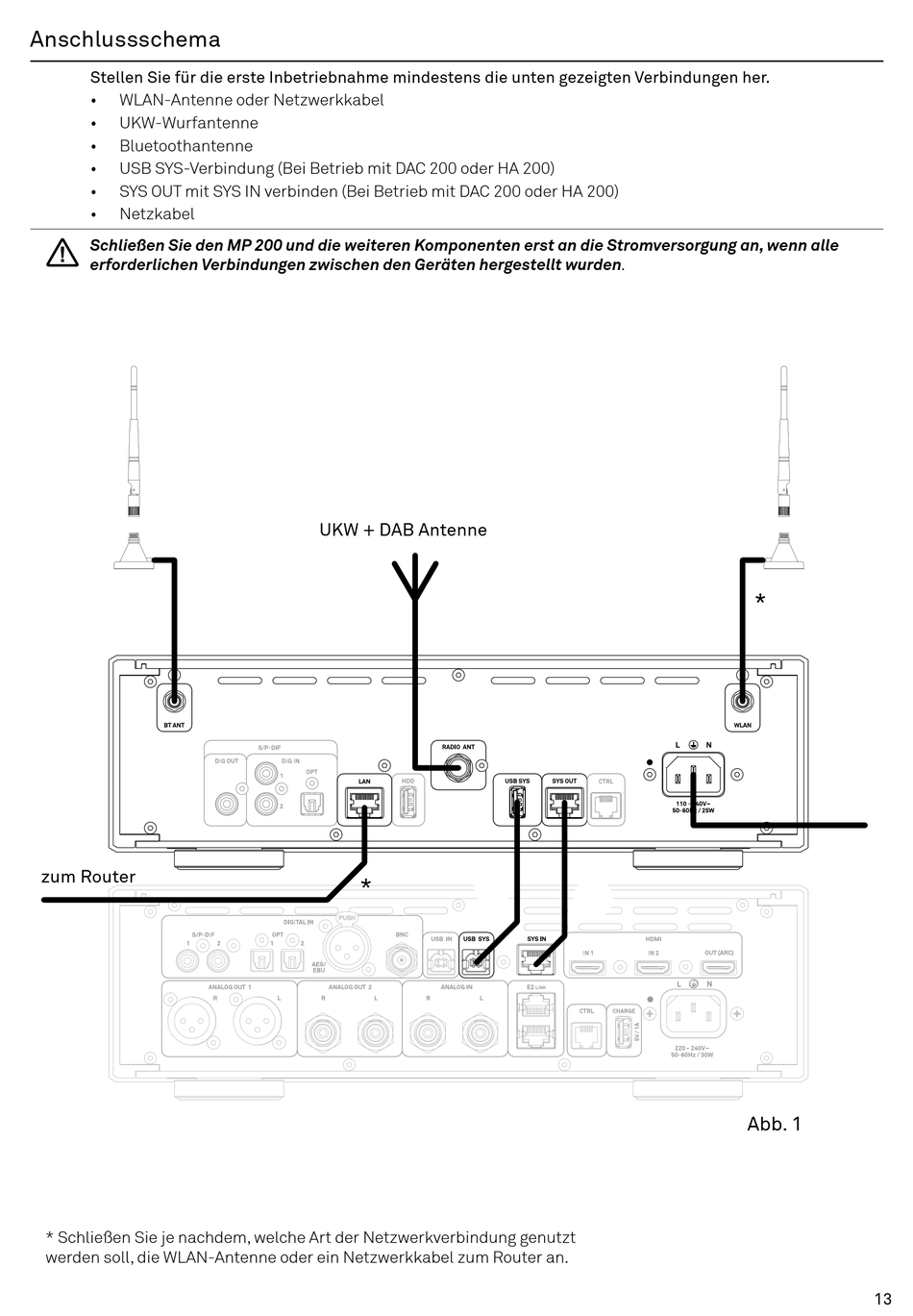

Anschlussschema
Stellen Sie für die erste Inbetriebnahme mindestens die unten gezeigten Verbindungen her.
•
WLAN-Antenne oder Netzwerkkabel
•
UKW-Wurfantenne
•
Bluetoothantenne
•
USB SYS-Verbindung (Bei Betrieb mit DAC 200 oder HA 200)
•
SYS OUT mit SYS IN verbinden (Bei Betrieb mit DAC 200 oder HA 200)
•
Netzkabel
Schließen Sie den MP 200 und die weiteren Komponenten erst an die Stromversorgung an, wenn alle
erforderlichen Verbindungen zwischen den Geräten hergestellt wurden.
zum Router
* Schließen Sie je nachdem, welche Art der Netzwerkverbindung genutzt
werden soll, die WLAN-Antenne oder ein Netzwerkkabel zum Router an.
UKW + DAB Antenne
*
*
Abb. 1
13
