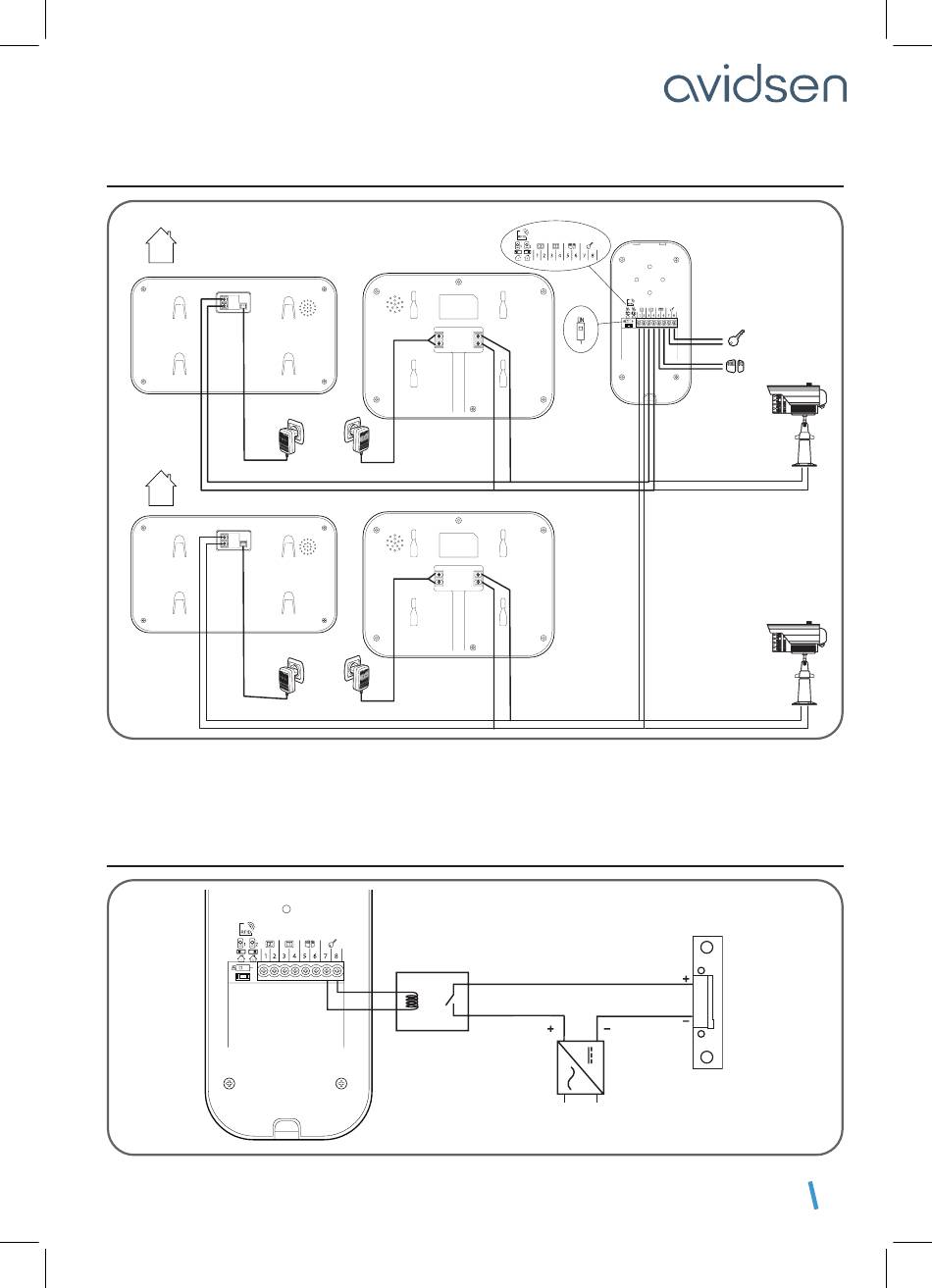

3.2.3 - KONFIGURATION FÜR 2 FAMILIEN
Monitor
1
Art.-Nr. 112279
2
Monitor
Art.-Nr.
112279
WICHTIG: Wenn bei der Öffnung der Tür Probleme auftreten, die zum Beispiel auf die große Entfernung zwischen
dem Display und der Türsprechanlage zurückzuführen sind, empfehlen wir eine separate Stromversorgung. Bei
Verwendung einer separaten Stromversorgung muss zur Steuerung der Video-Gegensprechanlage wie gezeigt ein
Relais 12 V (nicht im Lieferumfang) angeschlossen werden.
3.2.4 - ANSCHLUSS AN ELEKTRISCHEN TÜRÖFFNER MIT ZUSÄTZLICHER VERSORGUNG 12
Monitor
+
1/3
-
2/4
+
1/3
-
2/4
Monitor
Art.-Nr.
112283
5
13
14
9
Relais mit Spule 12 V
und Kontakt NO
230 VAC
C - MONTAGE
Gegensprechanlage
Art.-Nr. 112248
Art.-Nr. 112248
12 VDC
13
CCTV
CCTV
